Патент на изобретение №2263229
|
||||||||||||||||||||||||||
(54) ЦЕНТРОБЕЖНЫЙ НАСОС С РАБОЧИМ КОЛЕСОМ ДВУСТОРОННЕГО ВХОДА
(57) Реферат:
Изобретение относится к насосостроению, а именно к конструкциям центробежных насосов с рабочим колесом (РК) двустороннего входа. Насос состоит из статора, содержащего неразъемный корпус, входной патрубок (ВП), напорный патрубок и направляющий аппарат с лопатками, закрепленными на корпусе, напорную камеру (К) и К на входе в РК, связанные между собой каналами, выполненными в лопатках направляющего аппарата. Ротор насоса содержит РК двустороннего входа и подшипники, один из которых опорно-упорный. Ротор установлен с возможностью вращения на подшипниках, размещенных в статоре. ВП связан только с одной из К на входе в РК. Вторая из К на входе в РК снабжена ВП, проходящим герметично насквозь через напорную К, причем ось ВП смещена относительно оси напорного патрубка под углом
Предлагаемое изобретение относится к насосостроению, а именно к конструкциям центробежных насосов с рабочим колесом двустороннего входа. Известен центробежный насос ( Недостатком такого насоса является большая масса корпуса, его низкая технологичность и сложность сборки всего насоса. Наиболее близким к созданному изобретению является центробежный насос с рабочим колесом двустороннего входа (свидетельство РФ на полезную модель №30879), состоящий из статора, содержащего неразъемный корпус, входной и напорный патрубки, направляющий аппарат с лопатками, закрепленными на корпусе, напорную камеру, камеры на входе в рабочее колесо, связанные между собой каналами, выполненными в лопатках направляющего аппарата, ротора с рабочим колесом двустороннего входа, и подшипников, один из которых опорно-упорный, причем ротор установлен с возможностью вращения на подшипниках, размещенных в статоре, а входной патрубок связан только с одной из камер на входе в рабочее колесо. Недостатком такого насоса, является то, что при больших расходах жидкости для снижения гидравлических потерь при перепуске жидкости между входными камерами через каналы в лопатках направляющего аппарата приходится с целью увеличения площади поперечных сечений каналов увеличивать радиальный размер направляющего аппарата, что приводит к ухудшению массогабаритных показателей насоса. Техническим результатом предлагаемого изобретения является повышение технологичности, улучшение массогабаритных показателей насоса при сохранении параметров экономичности. Технический результат достигается тем, что в центробежном насосе с рабочим колесом двустороннего входа, состоящем из статора, содержащего неразъемный корпус, входной и напорный патрубки, направляющий аппарат с лопатками, закрепленные на корпусе, напорную камеру и камеры на входе в рабочее колесо, связанные между собой каналами, выполненными в лопатках направляющего аппарата, ротора с рабочим колесом двустороннего входа, и подшипников, один из которых опорно-упорный, причем ротор установлен с возможностью вращения на подшипниках, размещенных в статоре, а входной патрубок связан только с одной из камер на входе в рабочее колесо, согласно изобретению, вторая из камер на входе в рабочее колесо снабжена входным патрубком, проходящим герметично насквозь через напорную камеру, причем ось входного патрубка смещена относительно оси напорного патрубка под любым углом где Dвых – диаметр выходного патрубка в сопряжении с напорной камерой, Dвх – диаметр входного патрубка в сопряжении с напорной камерой, Dн – наружный диаметр напорной камеры, до Сущность изобретения поясняется далее примером его использования, иллюстрируемом фиг.1, 2 и 3, где 1 – корпус, 2 – входной патрубок, 3 – входной патрубок 4 – напорный патрубок, 5 – направляющий аппарат, 6 – лопатка, 7 – напорная камера, 8 – камера, 9 – камера, 10 – рабочее колесо двустороннего входа, 11 – ротор, 12 – опорный подшипник, 13 – опорно-упорный подшипник, 14 – канал. Статор насоса содержит корпус 1, входные 2 и 3 и напорный 4 патрубки и направляющий аппарат 5 с лопатками 6, неподвижно закрепленными на корпусе 1, напорную камеру 7, камеры 8 и 9 на входе в рабочее колесо 10, закрепленное на роторе 11. Ротор 11 установлен с возможностью вращения на опорном подшипнике 12 и опорно-упорном подшипнике 13, размещенными в статоре. В лопатках 6 направляющего аппарата 5 выполнены каналы 14, гидравлически связывающие между собой камеры 8 и 9 на входах в рабочее колесо и выравнивающие давления в этих камерах. Входной патрубок 3 проходит герметично насквозь через напорную камеру 7, причем ось входного патрубка 3 смещена относительно оси напорного патрубка 4 под углом Насос работает следующим образом. При вращении ротора 11 жидкость от входных патрубков 2 и 3 поступает в камеры 8 и 9, в рабочее колесо 10 и через направляющий аппарат 5 в напорную камеру 7 к напорному патрубку 4. При работе насоса через каналы 14 в лопатках 6 направляющего аппарата 5 происходит выравнивание давлений в камерах 8 и 9 на входе в рабочее колесо 10. Потребная площадь проходного сечения каналов достаточно мала, что позволяет упростить изготовление направляющего аппарата 5 и уменьшить его габариты и массу. Введение в конструкцию насоса дополнительного входного патрубка 3 позволяет уменьшить диаметр и размеры входных патрубков по сравнению с прототипом. Входной патрубок 3 пересекает напорную камеру 7 в районе зоны малых скоростей жидкости, причем ось входного патрубка смещена относительно оси напорного патрубка под любым углом где Dвых – диаметр выходного патрубка в сопряжении с напорной камерой, Dвх – диаметр входного патрубка в сопряжении с напорной камерой, Dн – наружный диаметр напорной камеры, до В указанном диапазоне практически исключается влияние уменьшения размеров напорной камеры за счет ее пересечения входным патрубком 3 на величину гидравлических потерь в напорной камере, и, следовательно, на экономичность насоса. Таким образом, благодаря новому конструктивному решению в заявляемом изобретении достигнуто повышение технологичности изготовления, улучшение массогабаритных показателей при сохранении параметров экономичности, свойственных прототипу.
Формула изобретения
Центробежный насос с рабочим колесом двустороннего входа, состоящий из статора, содержащего неразъемный корпус, входной и напорный патрубки, направляющий аппарат с лопатками, закрепленные на корпусе, напорную камеру и камеры на входе в рабочее колесо, связанные между собой каналами, выполненными в лопатках направляющего аппарата, ротора с рабочим колесом двустороннего входа и подшипников, один из которых опорно-упорный, причем ротор установлен с возможностью вращения на подшипниках, размещенных в статоре, а входной патрубок связан только с одной из камер на входе в рабочее колесо, отличающийся тем, что вторая из камер на входе в рабочее колесо снабжена входным патрубком, проходящим герметично насквозь через напорную камеру, причем ось входного патрубка смещена относительно оси напорного патрубка под углом где Dвых – диаметр выходного патрубка в сопряжении с напорной камерой, Dвх – диаметр входного патрубка в сопряжении с напорной камерой, Dн – наружный диаметр напорной камеры, до

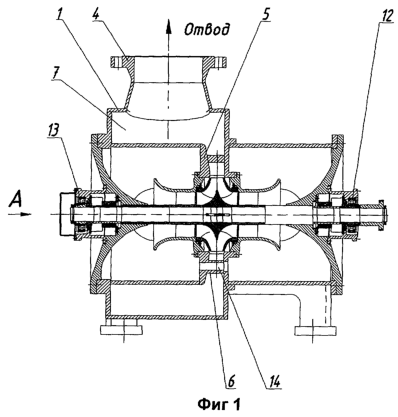

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 09.12.2009
Извещение опубликовано: 10.09.2010 БИ: 25/2010
NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение
Дата, с которой действие патента восстановлено: 27.09.2010
Извещение опубликовано: 27.09.2010 БИ: 27/2010
|
||||||||||||||||||||||||||
=180° в направлении вращения РК. Изобретение направлено на повышение технологичности, улучшение массогабаритных показателей насоса при сохранении параметров экономичности. 3 ил.
