Патент на изобретение №2262877
|
||||||||||||||||||||||||||
(54) НАСАДКА ПЫЛЕСОСА
(57) Реферат:
Насадка может быть использована в пылесосе в домашних условиях и в учреждениях и позволяет повысить эффективность очистки поверхности за счет снижения количества не участвующего в собирании пыли воздуха и за счет обеспечения отсоса воздуха из ядра вихря при простоте конструкции насадки. Насадка содержит открытый снизу полый цилиндрический корпус с верхней крышкой и с всасывающим присоединительным патрубком и тангенциально направленные к окружности кромки корпуса и расположенные с интервалом по окружности желоба с прямолинейными образующими. К нижней кромке корпуса присоединено кольцо, внутренний диаметр которого равен диаметру корпуса, а внешний диаметр кольца превышает диаметр корпуса. Желоба выполнены на нижней поверхности кольца и их количество составляет не менее 4. Между желобами на нижней поверхности кольца расположены щетки. 3 ил.
Изобретение относится к бытовым пылеулавливающим устройствам и касается насадки пылесоса, которая может быть использована в домашних условиях и в учреждениях. Известна насадка пылесоса, содержащая открытый снизу цилиндрический полый корпус с патрубком над отверстием в центре крышки и трубку, прилегающую к внутренней цилиндрической стенке корпуса на части ее периметра и выходящую другим концом через отверстие в крышке корпуса, и заканчивающуюся периферийным патрубком для присоединения к дополнительному шлангу (RU 2185772 С1, 27.07.2002). Недостатком известной насадки является наличие дополнительного шланга. Известна насадка пылесоса, содержащая открытый снизу полый цилиндрический корпус с верхней крышкой и с всасывающим присоединительным патрубком и тангенциально направленные к окружности кромки корпуса и расположенные с интервалом по окружности желоба с прямолинейными образующими (DE 1064699 А, 03.09.1959). Однако данная насадка недостаточно эффективна, так как на закручивание воздуха расходуется большая часть воздуха, не участвующего в собирании пыли с обрабатываемой поверхности, и, кроме того, отсос воздуха осуществляется не из ядра вихря. Задачей изобретения является создание насадки пылесоса, обеспечивающей получение технического результата, состоящего в повышении эффективности очистки поверхности за счет снижения количества не участвующего в собирании пыли воздуха и за счет обеспечения отсоса воздуха из ядра вихря при простоте конструкции насадки. Этот технический результат в насадке пылесоса, содержащей открытый снизу полый цилиндрический корпус с верхней крышкой и с всасывающим присоединительным патрубком и тангенциально направленные к окружности кромки корпуса и расположенные с интервалом по окружности желоба с прямолинейными образующими, достигается тем, что к нижней кромке корпуса присоединено кольцо, внутренний диаметр которого равен диаметру корпуса, а внешний диаметр кольца превышает диаметр корпуса, при этом желоба выполнены на нижней поверхности кольца и их количество составляет не менее 4, причем между желобами на нижней поверхности кольца расположены щетки. На фиг.1 изображена насадка пылесоса, общий вид; на фиг.2 – то же, вид сверху; на фиг.3 – то же, вид снизу. Насадка пылесоса содержит открытый снизу полый цилиндрический корпус 1 с верхней крышкой 2 и с всасывающим присоединительным патрубком 3. К нижней кромке корпуса 1 прикреплено кольцо 4, на нижней поверхности которого выполнены тангенциально направленные к окружности кромки корпуса и расположенные с интервалом по окружности желоба 5 с прямолинейными образующими. Количество желобов составляет не менее 4. Между желобами на нижней поверхности кольца расположены щетки 6. Внутренний диаметр кольца 4 равен диаметру корпуса 1, а внешний диаметр кольца превышает диаметр корпуса. Насадка работает следующим образом. Запыленный воздух по желобам 5 направляется в полость корпуса, где образует вихрь. Из ядра вихря воздух засасывается через центральное отверстие в крышке и присоединительный патрубок 3 в шланг и по шлангу направляется к фильтру пылесоса (не показаны).
Формула изобретения
Насадка пылесоса, содержащая открытый снизу полый цилиндрический корпус с верхней крышкой и с всасывающим присоединительным патрубком и тангенциально направленные к окружности кромки корпуса и расположенные с интервалом по окружности желоба с прямолинейными образующими, отличающаяся тем, что к нижней кромке корпуса присоединено кольцо, внутренний диаметр которого равен диаметру корпуса, а внешний диаметр кольца превышает диаметр корпуса, при этом желоба выполнены на нижней поверхности кольца и их количество составляет не менее 4, причем между желобами на нижней поверхности кольца расположены щетки.

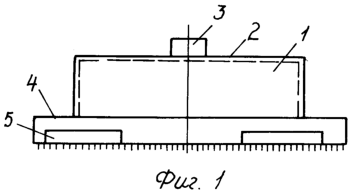

РИСУНКИ
|
||||||||||||||||||||||||||
