(54) ЗАЩИТНАЯ КАСКА
(57) Реферат:
Изобретение относится к технике безопасности, а более конкретно к средствам индивидуальной защиты головы от ударов. Защитная каска содержит корпус с куполом, имеющим элементы для амортизации удара, образованные изменением формы поверхности, и внутреннюю оснастку. Элементы для амортизации удара проходят по контуру основания купола, выполнены в виде зигзагообразного в сечении перехода от основания купола к нижней части корпуса и расположены выше мест крепления внутренней оснастки к корпусу. В изгибах перехода имеются сужения. Обеспечивается упрощение конструкции корпуса каски с сохранением его амортизирующей функции. 2 ил.
Предлагаемое изобретение относится к технике безопасности, а более конкретно к средствам защиты головы человека от ударов.
Известно большое количество конструкций защитных касок, содержащих корпус и внутреннюю оснастку (Промышленные защитные каски. Альбом-каталог. ВЦСПС. ВНИИ охраны труда. – Свердловск, 1981. – с.109-111). Внутренняя оснастка распределяет усилие при ударе по поверхности головы и осуществляет амортизацию удара.
Известны конструкции касок, где функцию амортизации удара частично берет на себя корпус защитной каски. Корпус в этом случае выполняется сборным. Известна защитная каска (патент РФ №2142731, МПК А 42 В 3/00, 1999), в которой сборный корпус состоит из основания, выполненного в виде короны, и верхней части. Лепестки короны имеют клинообразную форму и контактируют с верхней частью корпуса. При ударе верхняя часть корпуса, перемещаясь, натягивается на основание. Лепестки, прижимаясь своей поверхностью к верхней части корпуса, изгибаются, оказывая сопротивление движению, что повышает амортизационные свойства каски. Амортизация удара осуществляется также за счет расклинивания лепестков в клинообразных пазах верхней части корпуса.
Недостатком конструкции этой каски является сложность ее изготовления, т.к. для изготовления корпуса требуется отливать отдельно верхнюю часть корпуса и основание, а затем собирать корпус целиком.
Известна защитная каска (патент РФ №2147818, МПК А 42 В 3/00, 1999), у которой корпус также обладает амортизационными свойствами. Эти свойства обеспечиваются за счет амортизирующих элементов, расположенных на его поверхности и представляющих собой ребра, имеющие в вершинах сужения, образующие шарниры, позволяющие частям корпуса перемещаться относительно этих сужений с обеспечением поглощения энергии удара.
Описанная защитная каска является наиболее близкой к заявляемой по совокупности существенных признаков и принята нами за прототип.
Недостатком каски-прототипа является сложность изготовления корпуса. Внутренние полости, образованные ребрами с сужениями в вершинах не позволяют изготовить корпус каски обычным способом – необходимы специальные сложные пресс-формы. Это ведет к удорожанию изготовления каски и снижению ее конкурентоспособности на рынке.
Задачей предлагаемого изобретения является упрощение конструкции корпуса каски с сохранением его амортизирующей функции.
Для решения поставленной задачи в защитной каске, содержащей корпус с куполом, имеющим элементы для амортизации удара, образованные изменением формы поверхности и внутреннюю оснастку, согласно изобретению элементы для амортизации удара проходят по контуру основания купола, выполнены в виде зигзагообразного в сечении перехода от основания купола к нижней части корпуса и расположены выше мест крепления внутренней оснастки к корпусу, при этом в изгибах перехода имеются сужения.
При анализе уровня техники не выявлен аналог, характеризующийся признаками, идентичными всем существенным признакам заявляемого решения, т.е. оно отвечает требованию новизны.
Не выявлены также признаки, являющиеся отличительными в заявляемом решении, т.е. оно отвечает требованию изобретательского уровня.

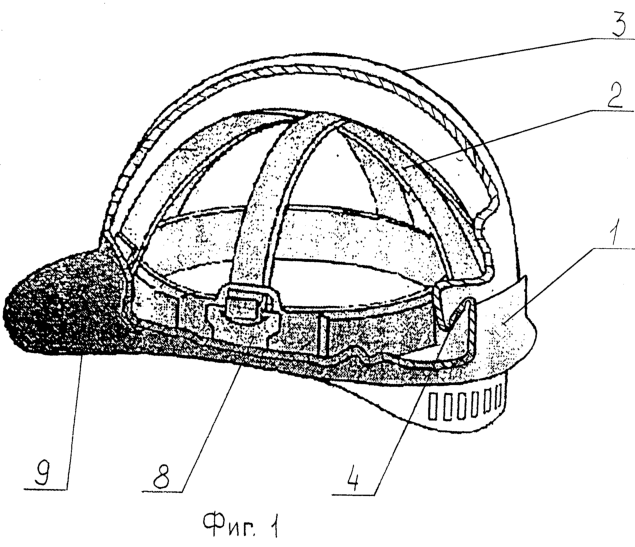

Сущность предлагаемого решения поясняется чертежом, где на фиг.1 изображен общий вид защитной каски, а на фиг.2 – переход от основания купола к нижней части корпуса в сечении (в увеличенном виде).
Защитная каска содержит корпус 1, внутреннюю оснастку 2 и козырек 9. Корпус 1 имеет купол 3 с элементами 4 для амортизации удара. Элементы для амортизации 4 проходят по контуру основания купола 3 и выполнены в виде зигзагообразного в сечении перехода 5 от основания 6 купола 3 к нижней части 7 корпуса 1. Места крепления 8 внутренней оснастки 2 к корпусу 1 находятся ниже амортизирующих элементов 4. Изгибы перехода 5 имеют сужения 10 и 11. Переход 5 от основания 6 купола 3 к нижней части 7 корпуса 1 наклонен вдоль продольной оси симметрии защитной каски в сторону козырька 9 и является также желобком для стока воды.
Защитная каска работает следующим образом. При ударе по каске сила прикладывается к местам крепления внутренней оснастки 2 к корпусу 1. Внутренняя оснастка 2 распределяет усилие при ударе по поверхности головы. Одновременно сила воздействует на амортизирующие элементы 4. Зигзагообразный в сечении переход 5 от основания 6 купола 3 к нижней части 7 корпуса 1 начнет деформироваться, изгибаясь в сужениях 10 и 11, поглощая при этом энергию удара. После поглощения части энергии удара функцию по амортизации возьмет на себя внутренняя оснастка 2 каски. Переход 5 за счет наклона вдоль продольной оси симметрии каски в сторону козырька 9 образует также желобок для стока воды.
Преимущества предлагаемого решения заключаются в дополнительной амортизации удара, обеспечиваемой корпусом, при простоте его изготовления по существующей технологии литья пластмасс. Кроме того, размещение элементов для амортизации удара в нижней части купола корпуса защитной каски улучшает дизайн каски.
Формула изобретения
Защитная каска, содержащая корпус с куполом, имеющим элементы для амортизации удара, образованные изменением формы поверхности и внутреннюю оснастку, отличающаяся тем, что элементы для амортизации удара проходят по контуру основания купола, выполнены в виде зигзагообразного в сечении перехода от основания купола к нижней части корпуса и расположены выше мест крепления внутренней оснастки к корпусу, при этом в изгибах перехода имеются сужения.
