Патент на изобретение №2262785
|
||||||||||||||||||||||||||
(54) ЭЛЕКТРОД РАБОЧЕГО ЗАЗЕМЛЕНИЯ
(57) Реферат:
Изобретение относится к электротехнике и может быть использовано в качестве рабочего заземления. Предлагаемым изобретением решается задача улучшения конструкции рабочего заземления, повышение его проводящих свойств, а также обеспечение безопасности при его эксплуатации. Для достижения этого технического результата электрод рабочего заземления выполнен двухзональным, содержащим токоввод с влагозащитной оболочкой верхней зоны. Металлический токоввод непосредственно контактирует с грунтовыми водами, расположен в скважине, обсадная труба которой выполнена из изоляционного материала, поверх обсадной трубы в верхней части скважины надет проходной керамический изолятор, исключающий вынос потенциала на поверхность грунта. 1 ил.

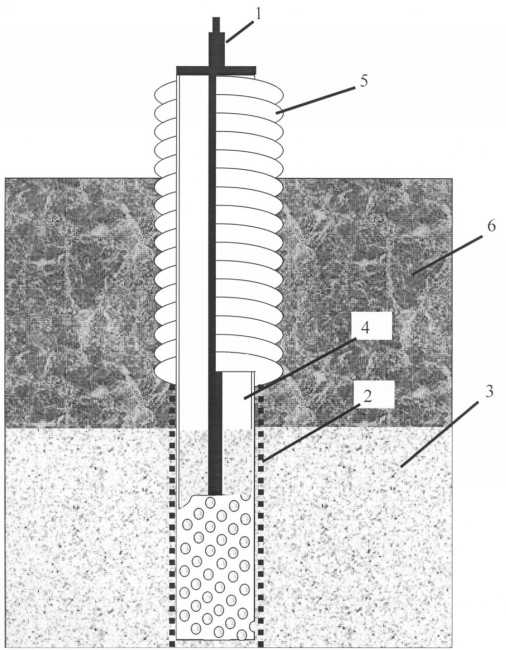

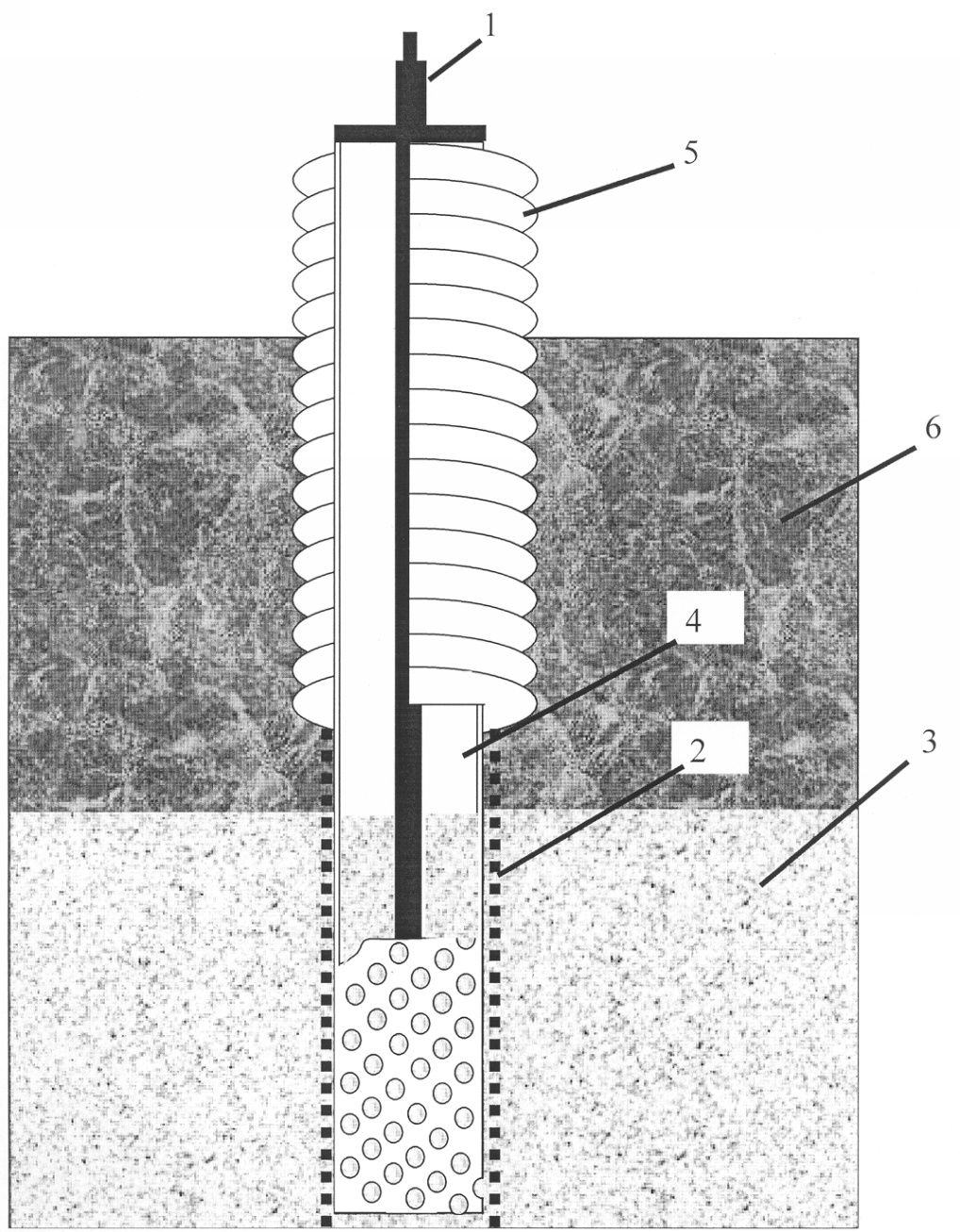

Изобретение относится к электротехнике и может быть использовано в качестве рабочего заземления. Известен электрод рабочего заземления [1], выполненный двухзональным, содержащий токоввод, расположенный в углеродистой засыпке, и влагозащитную оболочку верхней зоны токоввода. Влагозащитная оболочка выполнена из телескопических патрубков, причем верхний патрубок соединен с токовводом. Предлагаемым изобретением решается задача улучшения конструкции рабочего заземления, повышение его проводящих свойств, а также обеспечение безопасности при его эксплуатации. Для достижения этого технического результата электрод рабочего заземления выполнен двухзональным, содержащим токоввод с влагозащитной оболочкой верхней зоны. Металлический токоввод непосредственно контактирует с грунтовыми водами, расположен в скважине, обсадная труба которой выполнена из изоляционного материала, поверх обсадной трубы в верхней части скважины надет проходной керамический изолятор. На чертеже представлена конструкция электрода рабочего заземления. Электрод рабочего заземления содержит металлический токоввод 1, опущенный в скважину 2 и непосредственно контактирующий с грунтовой водой 3. Для предотвращения осыпания скважины 2 в нее помещена обсадная труба 4, выполненная из изоляционного материала. В нижней части обсадной трубы 4 выполнены водопроходные отверстия для обеспечения контакта металлического токоввода 1 с грунтовой водой 3. Поверх обсадной трубы 4 в верхней части скважины 2 надет проходной керамический изолятор 5, исключающий вынос потенциала на поверхность грунта 6, таким образом, чтобы верхняя часть проходного керамического изолятора 5 находилась над поверхностью грунта 6. Электрод рабочего заземления работает следующим образом. Электрический ток из электроснабжающей линии через металлический токоввод 1 стекает в грунтовую воду 3, а затем растекается в грунте 6. Обсадная труба 4 скважины 2 и проходной керамический изолятор 5 предотвращают вынос потенциала на поверхность грунта 6. Источник информации 1. SU №653955 А1 МПК7, C 23 F 13/00, H 01 R 3/00 – прототип.
Формула изобретения
Электрод рабочего заземления, выполненный двухзональным, содержащий металлический токоввод с влагозащитной оболочкой верхней зоны, отличающийся тем, что металлический токоввод непосредственно контактирует с грунтовыми водами, расположен в скважине, обсадная труба которой в нижней части имеет водопроходные отверстия, выполнена из изоляционного материала, поверх обсадной трубы в верхней части скважины надет проходной керамический изолятор, верхняя часть которого находится над поверхностью грунта.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 12.09.2005
Извещение опубликовано: 10.06.2007 БИ: 16/2007
|
||||||||||||||||||||||||||
