Патент на изобретение №2262741
|
||||||||||||||||||||||||||
(54) СПОСОБ ЛАЗЕРНО-КОМПЬЮТЕРНОГО МАКЕТИРОВАНИЯ
(57) Реферат:
Изобретение относится к технологии послойного формообразования в составе систем ускоренного прототипирования на базе лазерно-компьютерного макетирования. Техническим результатом является сокращение времени на изготовление твердой модели. Для этого создают с помощью системы трехмерного геометрического моделирования объемную модель будущего изделия, ее разбивают на тонкие поперечные слои и осуществляют послойный синтез твердой модели, толщину А поперечных слоев выбирают из условия, при котором А
Изобретение относится к компактному интеллектуальному производству, в частности к технологии послойного формообразования в составе системы ускоренного прототипирования на базе лазерно-компьютерного макетирования. Известен способ лазерно-компьютерного макетирования, включающий создание объемной геометрической модели изделия, которая разбивается на тонкие поперечные слои; далее управляющая программа реализует на исполнительном механизме траектории плоских сечений, соединяя последние в объемную модель (см. «Технология послойного синтеза при создании объемных моделей для заготовительного производства», С.В.Скородумов. Ж-л «Вестник машиностроения», №1, 1998 г., стр.20-28). Известен способ лазерно-компьютерного макетирования, включающий создание с помощью системы трехмерного геометрического моделирования виртуальной объемной модели будущего изделия, ее разбивку на тонкие поперечные слои и послойный синтез твердой модели (см. «ГеММа-3D и быстрое прототипирование». М. Лавров. Ж-л «САПР и графика», №6, 2002, стр.45-47). В известных способах для обеспечения точности размеров необходимо, чтобы толщина слоя была равна или меньше половины величины допуска на номинальный профиль поверхности модели, а это ведет к увеличению числа слоев и значительному времени на изготовление твердой модели. Задача – сократить время на изготовление твердой модели. Поставленная задача достигается тем, что в способе лазерно-компьютерного макетирования, включающем создание с помощью системы трехмерного геометрического моделирования виртуальной объемной модели будущего изделия, ее разбивку на тонкие поперечные слои и послойный синтез твердой модели, толщину А поперечных слоев выбирают из условия, при котором А Заявленный способ характеризуется следующими существенными отличительными признаками: «толщину А поперечных слоев выбирают из условия, при котором А Произведенные исследования по патентной и научно-технической литературе позволили выявить ряд технических решений аналогичного назначения, однако отличительных признаков предложенного способа в них нет. Отсюда можно сделать вывод о соответствии заявляемого способа критериям охраноспособности изобретения. Осуществимость предложенного способа проиллюстрирована прилагаемым чертежом, где схематично показана модель с разбивкой ее на тонкие слои. С помощью системы трехмерного геометрического моделирования (на черт. не показана, т.к. они общеизвестны) создают виртуальную объемную модель будущего изделия, а затем разбивают ее на слои С и производят послойный синтез твердой модели при помощи лазера (на черт. не показан, т.к. также общеизвестен). Толщину А слоев С выбирают из условия, при котором А
Формула изобретения
Способ лазерно-компьютерного макетирования, включающий создание с помощью системы трехмерного геометрического моделирования виртуальной объемной модели будущего изделия, ее разбивку на тонкие поперечные слои и послойный синтез твердой модели, отличающийся тем, что толщину А поперечных слоев выбирают из условия, при котором А

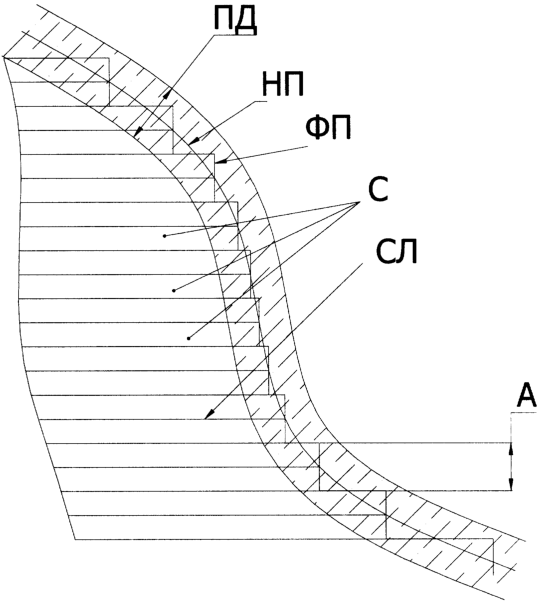

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 08.06.2006
Извещение опубликовано: 27.01.2008 БИ: 03/2008
|
||||||||||||||||||||||||||
ПД, где ПД – поле допуска на номинальный профиль НП поверхности модели, а образующая профиля поверхности модели проходит через среднюю линию СЛ поперечных слоев. 1 ил.
