Патент на изобретение №2262695

(54) УЛЬТРАЗВУКОВОЙ СПОСОБ КОНТРОЛЯ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ СООРУЖЕНИЙ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ НА НАЛИЧИЕ ГЛУБОКИХ ТРЕЩИН

(57) Реферат:

Использование: для контроля бетонных и железобетонных конструкций сооружений в процессе эксплуатации на наличие глубоких трещин. Сущность: заключается в том, что контроль бетонных и железобетонных конструкций сооружений в процессе эксплуатации на наличие глубоких трещин включает дефектоскопию бетонных и железобетонных конструкций ультразвуковым продольным профилированием путем установки излучателя и приемника ультразвуковых колебаний (УЗК) на одинаковом расстоянии от оси трещины, а в ненарушенном бетоне на фиксированной базе, учет времени распространения волны, огибающей трещину, и времени распространения продольных волн УЗК в ненарушенном бетоне на фиксированной базе, определение скорости продольных волн в ненарушенном бетоне, а также определение глубины трещины в бетоне, при этом на бетонной поверхности конструкции сооружения, на одинаковом расстоянии от оси трещины, а в ненарушенном бетоне на базе L, устанавливают излучатель и приемник УЗК, определяют среднюю влажность ненарушенного бетона и среднюю влажность бетона в зоне трещины на участке установки излучателя и приемника УЗК, после чего рассчитывают глубину трещин в бетоне согласно математическому выражению. Технический результат: повышение точности и надежности определения глубины трещин в бетоне повышенной влажности. 3 ил.

Изобретение относится к области неразрушающего контроля строительных конструкций, преимущественно гидротехнических и гидромелиоративных сооружений, и может быть использовано для определения дефектов и повреждений бетонных конструкций в процессе их строительства, реконструкции и эксплуатации.

Известен способ неразрущающего контроля строительных материалов (бетона, железобетона и др.) с целью выявления в них дефектов путем просвечивания рентгеновским излучением и определения при этом степени его поглощения, заключающийся в том, что дефектные места материала вследствие их малой поглощающей способности меньше ослабляют поток излучения по сравнению с участками материала, не имеющими дефектов, и на получаемых рентгеновских снимках дефектные участки в зависимости от их характера фиксируются в виде темных полос и пятен (см. Почтовик Г.Я. и др. Методы и средства испытания строительных конструкций. Под ред. Ю.А.Нилендера. Учеб. пособие для вузов / М.: Высшая школа, 1973. – С.125…126).

Однако отмеченный рентгенографический метод контроля дефектов и повреждений конструкций имеет ряд недостатков и ограничений, к которым относятся:

1) невысокая точность и низкая надежность контроля строительных конструкций этим методом;

2) высокая стоимость контрольной аппаратуры, необходимость высокой квалификации обслуживающего персонала для проведения контроля;

3) высокие требования к технике безопасности в процессе выполнения рентгенографического неразрушающего контроля.

Известен ультразвуковой способ контроля бетонных и железобетонных конструкций на наличие вертикально ориентированных плоскостных дефектов, включающий возбуждение в конструкции импульсов продольных ультразвуковых колебаний в направлении, совпадающем с плоскостью дефекта, фиксирование отраженных донной поверхностью конструкции колебаний, измерение разности между временем распространения отраженных донной поверхностью продольных колебаний и временем распространения отраженных донной поверхностью трансформированных на дефекте продольных колебаний, определение высоты дефекта, например трещины, по измененной разности времен (SU, авторское свидетельство №1441299 А1, М. Кл.4 С 01 N 29/04. Ультразвуковой способ контроля изделий на наличие вертикально ориентированных плоскостных дефектов /А.К.Гурвич, В.П.Лохов, В.А.Лончак. Заявлено 16.04.87; Опубл. 30.11.88, Бюл. №44).

Описанный метод ультразвукового контроля бетонных и железобетонных конструкций отличается сложностью и недостаточной точностью определения высоты дефекта в бетоне.

Наиболее близким приемом к заявляемому объекту является способ ультразвукового контроля глубины трещин в бетонных и железобетонных конструкциях, включающий дефектоскопию бетонных и железобетонных конструкций ультразвуковым продольным профилированием путем установки излучателя и приемника ультразвуковых колебаний (УЗК) на одинаковом расстоянии от оси трещины, а в ненарушенном бетоне на базе L, фиксирование времени распространения волны (t₁), огибающей трещину, и времени распространения продольных волн УЗК в ненарушенном бетоне (t) на базе L, определение скорости продольных волн в ненарушенном бетоне (С), а также определение глубины трещины (h) в бетоне по формуле

где h – глубина трещины в бетоне, мм;

С – скорость распространения продольных волн УЗК, км/с;

t₁ – время распространения волны, огибающей трещину, мкс;

t – время распространения продольных волн УЗК на базе L (мм) в ненарушенном бетоне, мкс (см., например, Почтовик Г.Я. и др. Методы и средства испытания строительных конструкций. Под ред. Ю.А.Нилендера. Учеб. пособие для вузов / М.: Высшая школа, 1973. – С.75…76).

Описанный способ не учитывает влияния влажности бетона в конструкциях сооружений на скорость распространения УЗК. По этой причине определение глубины трещин в бетоне при дефектоскопии бетонных и железобетонных конструкций сооружений в процессе эксплуатации вышеуказанным способом осуществляется с большой погрешностью.

Сущность заявленного изобретения

Задача, на решение которой направлено заявленное изобретение, – создание способа ультразвукового контроля глубины трещин в бетоне в эксплуатационных условиях повышенной влажности.

Технический результат – повышение точности и надежности определения глубины трещин в бетоне повышенной влажности.

Указанный технический результат достигается тем, что в известном ультразвуковом способе контроля бетонных и железобетонных конструкций сооружений в процессе эксплуатации на наличие глубоких трещин, включающем дефектоскопию бетонных и железобетонных конструкций ультразвуковым продольным профилированием путем установки излучателя и приемника ультразвуковых колебаний (УЗК) на одинаковом расстоянии от оси трещины, а в ненарушенном бетоне на фиксированной базе, учет времени распространения волны, огибающей трещину, и времени распространения продольных волн УЗК в ненарушенном бетоне на фиксированной базе, определение скорости продольных волн в ненарушенном бетоне, а также определение расчетом глубины трещины в бетоне по формуле

согласно изобретению скорость распространения ультразвука и глубину трещин в бетоне определяют расчетом в зависимости от его влажности по уравнению

где h – глубина трещины в бетоне, мм;

С – скорость распространения продольных волн УЗК в ненарушенном бетоне, км/с;

t₁ – время распространения волны, огибающей трещину, мкс;

t – время распространения продольных волн УЗК на базе L (мм) в ненарушенном бетоне, мкс;

W – средняя влажность ненарушенного бетона, % (по массе);

W₁ – средняя влажность бетона в зоне трещины на участке установки излучателя и приемника УЗК (на одинаковом расстоянии от оси трещины), % (по массе).

Изобретение поясняется иллюстрированным материалом.

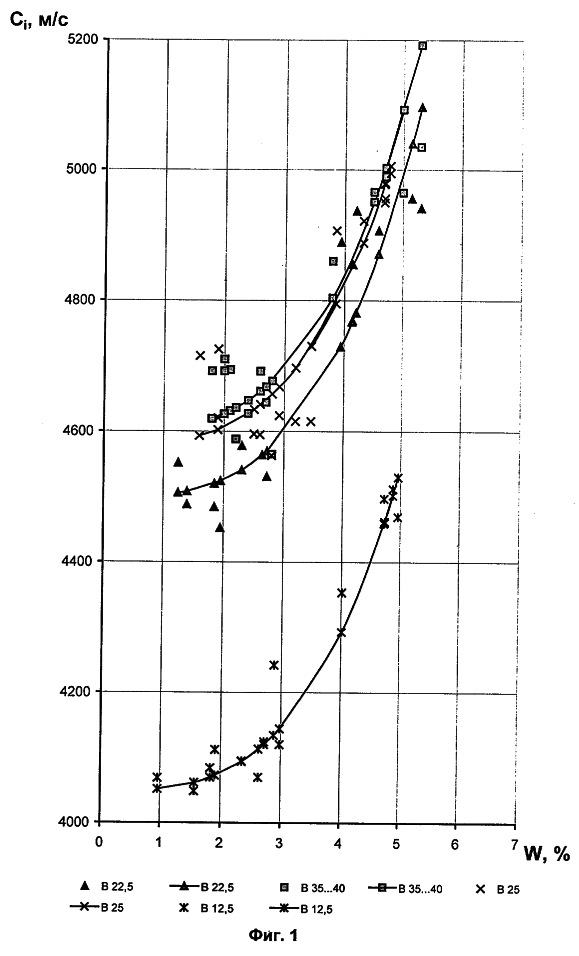

На фиг.1 представлены зависимости скорости распространения ультразвука в экспериментальных бетонных образцах от их влажности (зависимость 1 для бетона класса В 12,5 по прочности на сжатие; зависимость 2 – для класса В 22,5; зависимость 3 – для класса В 25; зависимость 4 – для класса В 35…40).

На фиг.2 – зависимость интегрального показателя относительного параметра скорости распространения ультразвука в бетонах класса В 12,5…В 40 по прочности на сжатие от их влажности.

Заявленный способ реализуют следующим образом.

Кривые на фиг.1 описываются уравнением степенной функции следующего вида:

где С_j – скорость распространения УЗК в бетоне при W>0%, м/с;

С₀ – скорость распространения УЗК в бетоне при W=0% (для бетонов класса В 12,5…В 40 по прочности на сжатие, С₀ изменяется соответственно в пределах 4050…4600 м/с;

2,85 и 3,2 – эмпирические коэффициенты пропорциональности, полученные в результате математической обработки экспериментальных данных;

W – влажность бетона, % (по массе).

Коэффициент корреляции данной зависимости (4) составляет К=0,997.

График на фиг.2 описывается уравнением убывающей степенной функции

где С₀ – скорость распространения УЗК в бетоне при W=0%, м/с;

С_j – скорость распространения УЗК в бетоне при W>0%, м/с;

W – влажность бетона, % (по массе);

0,00065 и 3,2 – эмпирические коэффициенты, установленные в результате исследований.

Коэффициент корреляции полученной зависимости (5) составляет К=0,996.

На фиг.3 – схема реализации ультразвукового способа контроля бетонных и железобетонных конструкций сооружений в процессе эксплуатации на наличие глубоких трещин.

Для определения глубины трещин в бетоне с учетом его влажности в эксплуатируемых конструкциях сооружений по результатам экспериментальных и теоретических исследований получена следующая регрессивная модель:

где h – глубина трещины в бетоне, мм;

С – скорость распространения продольных волн УЗК в ненарушенном бетоне, км/с;

t₁ – время распространения волны, огибающей трещину, мкс;

t – время распространения продольных волн УЗК на базе L (мм) в ненарушенном бетоне, мкс;

W – средняя влажность ненарушенного бетона, % (по массе);

W₁ – средняя влажность бетона в зоне трещины на участке установки излучателя и приемника УЗК (на одинаковом расстоянии от оси трещины), % (по массе).

Коэффициент корреляции данной модели (6) составляет 0,98.

Сведения, подтверждающие возможность реализации заявленного способа, заключаются в следующем.

Предложенный способ ультразвукового контроля глубины трещин в бетоне эксплуатируемых конструкций сооружений осуществляют следующим образом.

На бетонной поверхности конструкции сооружения (см. фиг.3), на одинаковом расстоянии от оси трещины, а в ненарушенном бетоне на базе L устанавливают излучатель и приемник УЗК.

При каждой установке излучателя и приемника соответственно фиксируют время распространения волны (t₁), огибающей трещину, и время распространения продольных волн УЗК в ненарушенном бетоне (t) на базе L.

Определяют скорость продольных волн в ненарушенном бетоне (С).

Для получения числовых значений искомую глубину (h) трещины в бетоне диагностируемой конструкции сооружения определяют по формуле (6)

где h – глубина трещины в бетоне, мм;

С – скорость распространения продольных волн УЗК в ненарушенном бетоне, км/с;

t₁ – время распространения волны, огибающей трещину, мкс;

t – время распространения продольных волн УЗК на базе L (мм) в ненарушенном бетоне, мкс;

W – средняя влажность ненарушенного бетона, % (по массе);

W₁ – средняя влажность бетона в зоне трещины на участке установки излучателя и приемника УЗК (на одинаковом расстоянии от оси трещины), % (по массе).

Особенностями предложенного способа ультразвукового контроля дефектов и повреждений бетона в эксплуатируемых конструкциях сооружений являются новые методы определения скорости ультразвука и глубины трещин в бетоне в зависимости от его влажности в исследуемых участках конструкций сооружений.

ПРИМЕР. Ультразвуковой контроль дефектов и повреждений бетона класса В 22,5 в монолитной бетонной облицовке оросительного канала (после его опорожнения) осуществляют методом продольного профилирования. Параметры оросительного канала: наполнение (H) – 2 м, ширина по дну (в) – 1,5 м, коэффициент заложения откосов (m) – 2. Толщина бетонной облицовки (h) – 12 см.

На поверхности бетонной облицовки, на одинаковом расстоянии по обоим сторонам от оси трещины, а в ненарушенном бетоне облицовки канала на базе L=120 мм устанавливаем излучатель и приемник УЗК.

По результатам ультразвуковых испытаний в контролируемой зоне конструкции монолитной бетонной облицовки установлено:

– скорость распространения продольных волн УЗК в ненарушенном бетоне составляет С=4,494 км/с;

– время распространения волны, огибающей трещину t₁=37,8 мкс;

– время распространения продольных волн УЗК на базе L=120 мм в ненарушенном бетоне t=26,7 мкс;

– средняя влажность ненарушенного бетона W=3,2% (по массе);

– средняя влажность бетона в зоне трещины, на участке установки излучателя и приемника УЗК (на одинаковом расстоянии от оси трещины) W₁=6,1% (по массе).

Глубина трещины в бетоне на участке контролируемой зоны конструкции монолитной бетонной облицовки канала, определенная по приведенной зависимости (6), составляет

Глубина трещины в бетоне на участке контролируемой зоны конструкции монолитной бетонной облицовки, определенная по прототипу (Почтовик Г.Я. и др. Методы и средства испытания строительных конструкций. Под Ю.А.Нилендера. Учеб. пособие для вузов / М.: Высшая школа, 1973. – С.75…76, формула (42)), составляет

Погрешность при определении глубины трещины в бетоне (без учета его влажности) на участке контролируемой зоны конструкции монолитной бетонной облицовки канала по прототипу при этом составила

Предложенный способ неразрушающего контроля позволяет значительно повысить точность определения глубины трещин в бетоне эксплуатируемых конструкций сооружений, работающих во влажной среде; погрешность измерений составляет 2…3%.

Формула изобретения

Ультразвуковой способ контроля бетонных и железобетонных конструкций сооружений в процессе эксплуатации на наличие глубоких трещин, включающий дефектоскопию бетонных и железобетонных конструкций ультразвуковым продольным профилированием путем установки излучателя и приемника ультразвуковых колебаний (УЗК) на одинаковом расстоянии от оси трещины, а в ненарушенном бетоне на фиксированной базе, учет времени распространения волны, огибающей трещину, и времени распространения продольных волн УЗК в ненарушенном бетоне на фиксированной базе, определение скорости продольных волн в ненарушенном бетоне, а также определение глубины трещины в бетоне, отличающийся тем, что на бетонной поверхности конструкции сооружения, на одинаковом расстоянии от оси трещины, а в ненарушенном бетоне на базе L устанавливают излучатель и приемник УЗК, определяют среднюю влажность ненарушенного бетона и среднюю влажность бетона в зоне трещины на участке установки излучателя и приемника УЗК, после чего рассчитывают глубину трещины в бетоне согласно выражению

где h – глубина трещины в бетоне, мм;

С – скорость распространения продольных волн УЗК в ненарушенном бетоне, км/с;

t₁ – время распространения волны, огибающей трещину, мкс;

t – время распространения продольных волн УЗК на длине фиксированной базы в ненарушенном бетоне, мкс;

W – средняя влажность ненарушенного бетона, мас.%;

W₁ – средняя влажность бетона в зоне трещины на участке установки излучателя и приемника УЗК, мас.%.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.04.2006

Извещение опубликовано: 10.12.2007 БИ: 34/2007
