Патент на изобретение №2262632

(54) ТРУБОПРОВОД

(57) Реферат:

Изобретение относится к строительству трубопроводного транспорта и используется при соединении труб, изготовленных из полимерных материалов. Трубопровод содержит трубы с буртиками на концах и снабжен стяжными резьбовыми муфтами и упорными гайками. Упорные гайки выполнены разъемными в виде пар полугаек, установленных в резьбовой муфте. Упрощает изготовление и монтаж трубопровода. 1 ил.

Изобретение относится к области труб из полимерных материалов.

Известен трубопровод, содержащий трубы с фланцами на концах и крепежные болты с гайками, описанный в патенте США №4619470, F 16 L 58/00, на “Фланцевый узел для соединения труб из армированной волокном пластмассы”.

В трубопроводе фланцы закреплены на концах труб посредством круглой резьбы.

Недостаток такого трубопровода заключается в больших его поперечных габаритах, приводящих при эксплуатации к дополнительному нагружению трубопровода подвижками окружающего грунта и к увеличению вероятности его разрушения.

Известен другой трубопровод, содержащий трубы с буртиками на концах, стяжную резьбовую муфту и упорные гайки – см. прилагаемый чертеж МС 100.03.000 на “Трубопровод d_y 300″, разработанный ООО “Поток-М” 20.03.2003 г., г. Пермь.

По совокупности своих признаков и достигаемому результату этот трубопровод наиболее близок к заявляемому и принят за прототип.

Поперечные габариты этого трубопровода и вероятность его разрушения значительно уменьшены.

Однако достигнутый в этом трубопроводе результат недостаточен, так как намотка трубы с буртиками и ее механическая обработка ведется с предварительно установленными на теле трубы упорными гайками, что существенно ухудшает технологичность трубопровода, так как связано с повышенными затратами средств и времени на его изготовление, а нарушение резьбы одной из упорных гаек ведет к выбраковке трубы с гайками в целом.

Целью изобретения является повышение технологичности трубопровода.

Для решения поставленной задачи усовершенствуется трубопровод, содержащий трубы с буртиками на концах, стяжную резьбовую муфту и упорные гайки.

Усовершенствование заключается в том, что упорные гайки выполнены разъемными в виде пар полугаек.

Выполнение упорных гаек разъемными в виде пар полугаек позволяет изготовлять трубу без установленных на ней гаек, не выбраковывать при нарушении резьбы гайки, снизить затраты и время изготовления и тем самым повысить технологичность конструкции трубопровода.

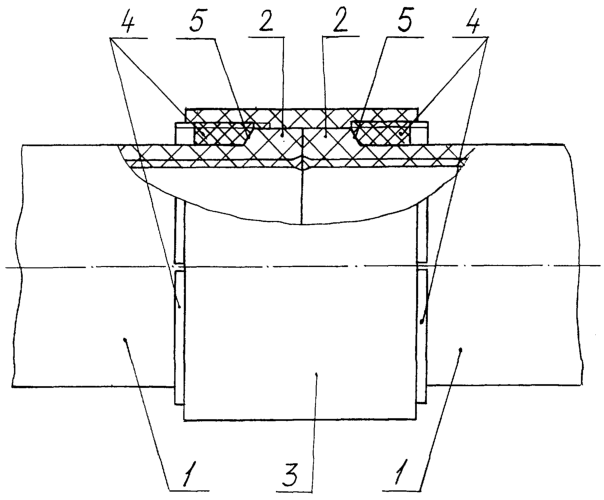

Ниже со ссылкой на прилагаемый чертеж дается описание предлагаемого трубопровода.

Он содержит трубы 1 с буртиками 2 на концах, стяжную резьбовую муфту 3 и упорные гайки; упорные гайки выполнены разъемными в виде пар полугаек 4 (что позволяет сократить затраты времени и средств на изготовление трубопровода и исключить выбраковку труб при порче резьбы полугаек).

При сборке трубопровода полугайки 4 спаривают и завинчивают в резьбовую муфту 3, обеспечивая требуемое стягивание труб 1 одновременным воздействием пар полугаек 4 на упорные поверхности 5 буртиков 2. Фиксация пар полугаек 4 от самоотворачивания может осуществляться нанесением на их резьбу или на резьбу муфты 3 клеевого состава перед их свинчиванием.

Трубопровод по изобретению характеризуется по сравнению с прототипом повышенной технологичностью конструкции.

Формула изобретения

Трубопровод, содержащий трубы с буртиками на концах и упорные гайки, отличающийся тем, что он снабжен стяжной резьбовой муфтой, а упорные гайки выполнены разъемными в виде пар полугаек, установленных в резьбовой муфте.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 09.01.2008

Извещение опубликовано: 27.07.2009 БИ: 21/2009
