Патент на изобретение №2262631
|
||||||||||||||||||||||||||
(54) СПОСОБ СООРУЖЕНИЯ ПОДЗЕМНОГО ТРУБОПРОВОДА НА УЧАСТКАХ ТЕКТОНИЧЕСКИХ РАЗЛОМОВ
(57) Реферат:
Изобретение относится к трубопроводному транспорту и используется при строительстве подземных трубопроводов. На участках тектонических разломов отрывают траншею, устанавливают в нее лотки, укладывают в них на подвесках трубопровод, закрывают лотки плитами. Предварительно на борта лотков укладывают на определенных расстояниях опорные элементы с подвешенными к ним на тросах ложементами из сегментов отрезков трубы, а трубопровод укладывают на ложементы. Упрощает укладку трубопровода в лотках. 2 ил.
Изобретение относится к строительству и используется при подземной прокладке технологических трубопроводов в горной местности на участках, где линейное сооружение проходит по зонам тектонических разломов. В связи с возможностью вертикальных и горизонтальных смещений горных пород необходимо устройство компенсаторов, предотвращающих разрывы трубопроводов. Известен способ прокладки трубопроводов в траншее, стенки которой защищены предварительно забитыми в грунт шпунтами, при этом горизонтальность трубопровода обеспечивается в период строительства за счет его подвешивания (патент Японии МКИ E 02 D 29/10, F 16 L 1/02, заявка №59-30862, публикация 840730-772). Недостатком способа является то, что после укладки трубопровода шпунт выдергивают. Зазор между нижней поверхностью трубы и низом траншеи заливают текучим затвердевающим материалом. Подвески удаляют. В результате перемещение трубы при тектонических подвижках оказывается невозможным, что приводит к ее разрыву. Известен способ сооружения подземного трубопровода на участках тектонических разломов (патент RU 2197667, F 16 L 1/028, прототип), включающий отрывку траншеи, установку в нее лотков, укладку на них на подвесках трубопровода и закрывание лотков плитами. Недостатками способа являются сложность осуществления подвешивания трубы после ее укладки в лотки и установки ригелей, которые создают затруднение доступа к трубе также и при ремонтных работах. Техническим решением задачи является упрощение производства работ по прокладке трубопроводов для предотвращения разрывов трубопровода. Задача достигается тем, что в способе сооружения трубопровода в железобетонных прямоугольных лотках, установленных в траншее, отрытой в грунте зоны разломов, предварительно на борта лотков укладывают на определенных расстояниях опорные элементы с подвешенными к ним на тросах ложементами из сегментов отрезков трубы, а трубопровод укладывают на ложементы. Новизна заявляемого предложения обусловлена тем, что на борта лотков укладывают опорные элементы с подвешенными на тросах к ним ложементами, на которые и укладывают трубопровод. Это предотвращает возможность разрыва трубопровода за счет способности к продольным и поперечным перемещениям трубы, способ существенно упрощает строительство и обеспечивает доступ при необходимости ремонтных работ. Сущность изобретения поясняется чертежами, где на фиг.1 изображено поперечное сечение подземного трубопровода. На фиг.2 – план участка трубопровода. Способ сооружения подземного трубопровода осуществляется следующим образом. Отрывается траншея 2, в нее устанавливают лотки 6, на борта которых укладывают на определенных расстояниях друг от друга опорные элементы 5 с прикрепленными к ним тросами 4 ложементами 3 из сегментов отрезков трубы большого диаметра. На подготовленные ложементы 3 укладывают трубопровод 1, закрывают лоток 6 плитами 7 и закапывают траншею 2.
Формула изобретения
Способ сооружения подземного трубопровода на участках тектонических разломов, заключающийся в отрывке траншеи, установке в нее лотков, укладке в них на подвесках трубопровода, закрывании лотков плитами, отличающийся тем, что предварительно на борта лотков укладывают на определенных расстояниях опорные элементы с подвешенными к ним на тросах ложементами из сегментов отрезков трубы, а трубопровод укладывают на ложементы.

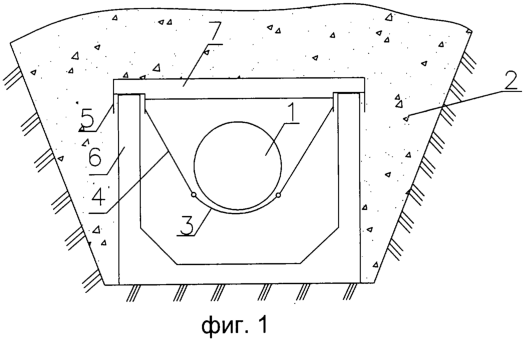

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 04.09.2005
Извещение опубликовано: 27.04.2007 БИ: 12/2007
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 04.09.2005
Извещение опубликовано: 20.06.2007 БИ: 17/2007
|
||||||||||||||||||||||||||
