Патент на изобретение №2262577
|
||||||||||||||||||||||||||
(54) ВИБРОБУР
(57) Реферат:
Изобретение относится к оборудованию для бурения глубоких скважин. Обеспечивает повышение эффективности бурения глубоких скважин роторным способом. Вибробур включает корпус для присоединения к бурильной колонне, внутри которого при помощи ниппеля и шпонки установлен шток, связанный с долотом. Вибробур снабжен подпружиненным относительно корпуса турбобуром, имеющим вал с выступами в его нижней части, сопрягаемыми с выступами, выполненными в верхней части штока. Турбобур снабжен центратором и направляющей для взаимодействия с направляющей, выполненной на корпусе вибробура. Между центратором и корпусом вибробура установлено уплотнение. 1 ил.
Изобретение относится к оборудованию для бурения глубоких скважин, вибробурам. Известен гидравлический забойный двигатель для бурения глубоких скважин [1]. Данное устройство не создает осевые вибрационные нагрузки на долото. Это является недостатком данного устройства. Также известно устройство, создающее вибрационные нагрузки на долото, включающее корпус для присоединения к бурильной колонне, внутри которого при помощи ниппеля и шпонки установлен шток, связанный с долотом [2]. Недостатком данного устройства является низкая долговечность. Цель изобретения – повышение эффективности бурения глубоких скважин роторным способом. Указанная цель достигается тем, что вибробур для бурения скважин, включающий корпус для присоединения к бурильной колонне, внутри которого при помощи ниппеля и шпонки установлен шток, связанный с долотом, согласно изобретению, снабжен подпружиненным относительно корпуса турбобуром, имеющим вал с выступами в его нижней части, сопрягаемыми с выступами, выполненными в верхней части штока, при этом турбобур снабжен центратором и направляющей для взаимодействия с направляющей, выполненной на корпусе вибробура, а между центратором и корпусом вибробура установлено уплотнение. Существенным отличием заявляемого изобретения является то, что наличие выступа штока и вала турбобура при восстановлении циркуляции жидкости через турбобур возбуждает продольные колебания турбобура, который в свою очередь за счет инерционной и гидравлической нагрузки создает динамические удары через шток на долото. На чертеже показана конструктивная схема вибробура. Устройство состоит из корпуса 1, внутри которого установлен шток 2 при помощи ниппеля 3 и шпонки 4, шток в верхнем конце имеет выступы. На шток опирается вал 6 турбобура 5. Турбобур 5 снабжен центратором 7. Между центратором 7 и корпусом 1 установлено уплотнение 8. Между турбобуром 5 и корпусом 1 установлена пружина 11. Корпус 1 снабжен направляющей 9, турбобур 5 – направляющей 10. Долото соединяется при помощи резьбы 13. Устройство работает следующим образом. При прокачивании промывочной жидкости через турбобур 5 вал начинает вращаться. За счет наличия выступов вала и штока турбобур начинает совершать продольные колебания, тем самым наносит вибрационные продольные нагрузки на шток, которые передаются на долото. Корпус 1 вибробура вращается совместно с бурильной колонной ротором, тем самым осуществляется вибрационное вращательное бурение. Источники информации 1. З.И.Шумова. Практическое руководство по эксплуатации турбобуров. Москва, Гостоптехиздат, 1961, – 31 с. 2. RU 1587975 C, опубл. 10.12.1995.
Формула изобретения
Вибробур для бурения скважин, включающий корпус для присоединения к бурильной колонне, внутри которого при помощи ниппеля и шпонки установлен шток, связанный с долотом, отличающийся тем, что он снабжен подпружиненным относительно корпуса турбобуром, имеющим вал с выступами в его нижней части, сопрягаемыми с выступами, выполненными в верхней части штока, при этом турбобур снабжен центратором и направляющей для взаимодействия с направляющей, выполненной на корпусе вибробура, а между центратором и корпусом вибробура установлено уплотнение.

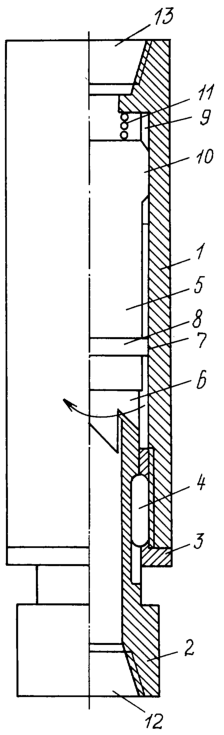

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 20.05.2008
Извещение опубликовано: 20.06.2010 БИ: 17/2010
|
||||||||||||||||||||||||||
