Патент на изобретение №2262327

(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ДЛИНЫ ЦЕНТРАЛЬНЫХ РЕЗЦОВ ВЕРХНЕЙ ЧЕЛЮСТИ

(57) Реферат:

Изобретение относится к стоматологии. Устройство для определения длины центральных резцов верхней челюсти содержит два щупа и состоит из U-образной пластины и ручки. U-образная пластина выполнена с отверстиями по бокам для фиксации слепочной массы. Ручка расположена в месте изгиба пластины на одной оси с направляющей с глухим концом. Щупы закреплены на направляющей с возможностью передвижения в горизонтальном и вертикальном направлениях. Щупы снабжены пружинами и ограничителями. Длина щупа, расположенного ближе к изгибу U-образной пластины, равна 26 мм, а длина другого равна 34 мм. В результате повышается точность измерения и сокращаются сроки проведения исследования. 2 ил.

Изобретение относится к области медицины, а именно к стоматологии.

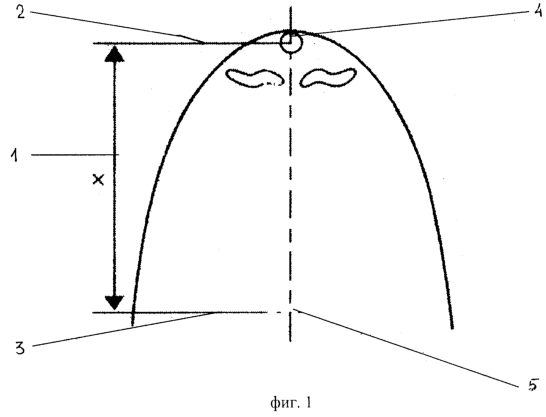

Во время проведения прямых реставраций во фронтальном отделе верхней челюсти при изготовлении различных ортопедических съемных и несъемных конструкций при всевозможных патологических процессах, таких как стираемость, значительные кариозные поражения, нарушения размера, формы и цвета зуба, сколы или отлом коронковой части зуба вследствие травмы, отсутствие резцов или полная адентия, необходимо определять истинную длину резцов верхней челюсти. С этой целью Хайненбергом была предложена методика определения длины центрального резца верхней челюсти (фиг.1), заключающаяся в делении на 4 отрезка 1, лежащего на протетической плоскости между перпендикулярами 2 и 3, опущенными от нее к центру резцового сосочка 4 и к линии, соединяющей слепые ямки 5. На гипсовой модели в области резцового сосочка и слепых ямок устанавливали стержни, измерение отрезка между ними проводили при помощи штангенциркуля (Ивоклар. Система протезирования / Р.Бюхель и др. – Quintessenz Verlags-GmbH, 1991, С.86-87). Для проведения измерений по данной методике требуется участие двух человек, один из которых держит стержни, а другой измеряет расстояние между ними при помощи штангенциркуля. При проведении измерений таким образом возникают погрешности – смещение стержней, а также отсутствие или нечеткое негативное отображение слепых ямок на гипсовых моделях в силу анатомического строения ротовой полости. Предварительное снятие оттисков и изготовление гипсовых моделей увеличивает время проведения исследования.

Задачей изобретения является повышение точности измерения и сокращение сроков проведения исследования. Это достигается за счет применения устройства (фиг.2а, б, в), состоящего из U-образной пластины 1 с отверстиями по бокам 2 для фиксации слепочной массы на пластине; ручки 3, находящейся в месте изгиба пластины и на одной оси с направляющей, имеющей глухой конец 4, на которой закреплены с возможностью передвижения в горизонтальном и вертикальном направлении два щупа 5, 6, снабженные пружинами 7, 8 и ограничителями для них 9, 10, 11, 12. Щуп 5, расположенный ближе к изгибу U-образной пластины, имеет длину 26 мм, а щуп 6 – 34 мм.

U-образная пластина соответствует анатомическому строению альвеолярного отростка верхней челюсти. Наличие отверстий по бокам пластины необходимо для фиксации слепочной массы при установке устройства в полости рта. Два щупа, закрепленные на направляющей с возможностью передвижения в горизонтальном и вертикальном направлении, позволяют производить индивидуальные измерения. Оптимальные размеры щупов отработанны экспериментально.

Перед позиционированием устройства в полости рта на пластину 1 в область отверстий 2 наносят небольшое количество силиконовой слепочной массы для лучшей фиксации устройства на зубном ряду верхней челюсти. После позиционирования устройства щуп 5 устанавливают в область резцового сосочка, а щуп 6 в область слепых ямок. Передвижение щупов в горизонтальном направлении производят по направляющей 4. Пружины 7 и 8 позволяют индивидуально отрегулировать высоту щупов для каждого пациента. Устройство извлекают из полости рта и измеряют расстояние между щупом 5 и 6. Полученное число делят на 4, получая тем самым длину центральных резцов верхней челюсти.

Формула изобретения

Устройство для определения длины центральных резцов верхней челюсти, содержащее два щупа, отличающееся тем, что состоит из U-образной пластины, с отверстиями по бокам для фиксации слепочной массы и ручки, расположенной в месте изгиба пластины и на одной оси с направляющей, имеющей глухой конец, на которой закреплены с возможностью передвижения в горизонтальном и вертикальном направлении щупы, снабженные пружинами и ограничителями, при этом длина щупа, расположенного ближе к изгибу U-образной пластины, равна 26 мм, а длина другого равна 34 мм.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 31.12.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
