Патент на изобретение №2262176
|
||||||||||||||||||||||||||
(54) ЧЕТЫРЕХПОЛЮСНАЯ СТАТОРНАЯ ОБМОТКА
(57) Реферат:
Изобретение относится к области электротехники и позволяет создавать автономные источники энергии на два напряжения на основе асинхронных генераторов с конденсаторным возбуждением. Четырехполюсная статорная обмотка содержит 24 катушечные группы, при этом конец 1 катушечной группы соединен с концом 8 катушечной группы, начало 8 – с началом 13, конец 13 – с концом 20, начало 19 – с началом 14, конец 14 – с концом 7, начало 7 – с началом 2, конец 9 – с концом 16, начало 16 – с началом 21, конец 21 – с концом 4, начало 3 – с началом 22, конец 22 – с концом 15, начало 15 – с началом 10, конец 17 – с концом 24, начало 24 – с началом 5, конец 5 – с концом 12, начало 11 – с началом 6, конец 6 – с концом 23, начало 23 – с началом 18 катушечной группы, выводы взяты от объединенных начала 1 и конца 18 катушечных групп, от объединенных начала 9 и конца 2 катушечных групп, от объединенных начала 17 и конца 10 катушечных групп, от объединенных начала 4 и конца 3 катушечных групп, от объединенных начала 12 и конца 11 катушечных групп, от объединенных начала 20 и конца 19 катушечных групп. Технический результат состоит в расширении функциональных возможностей обмотки путем обеспечения возможности изготовления источников питания на два напряжения, например на 400 В и на 230 В. 3 ил.
Изобретение относится к электротехнике и может быть использовано для создания автономных источников электроэнергии. Известна четырехполюсная статорная обмотка однослойная, содержащая 6 катушечных групп с последовательным согласным соединением 2 катушечных групп в каждой из трех фаз (Ванурин В.Н. Статорные обмотки асинхронных электродвигателей. – Зерноград: ВНИПТИМЭСХ, 2001, с.44). Недостаток известной обмотки заключается в том, что при применении ее в асинхронных генераторах автономных источников электроэнергии она создает напряжение одной величины. Известна четырехполюсная статорная обмотка однослойная в развалку, содержащая 12 катушечных групп с последовательным встречным соединением 4 катушечных групп в каждой из трех фаз (Ванурин В.Н. Статорные обмотки асинхронных электродвигателей. – Зерноград: ВНИПТИМЭСХ, 2001, с.44). Недостаток известной обмотки заключается в том, что при применении ее в асинхронных генераторах автономных источников электроэнергии она создает напряжение одной величины. Известна четырехполюсная статорная обмотка двухслойная, содержащая 12 катушечных групп с последовательным встречным соединением 4 катушечных групп в каждой из трех фаз (Богатырев Н.И., Ванурин В.Н. и др. Статорные обмотки асинхронных машин. – Краснодар: КубГАУ, 2003, с.24 – прототип). Недостаток известной обмотки заключается в том, что при применении ее в асинхронных генераторах автономных источников электроэнергии она создает напряжение одной величины. Техническим решением изобретения является расширение функциональных возможностей обмотки. Поставленная задача достигается тем, что четырехполюсная статорная обмотка состоит из 24 катушечных групп, при этом конец 1 катушечной группы соединен с концом 8 катушечной группы, начало 8 – с началом 13, конец 13 – с концом 20, начало 19 – с началом 14, конец 14 – с концом 7, начало 7 – с началом 2, конец 9 – с концом 16, начало 16 – с началом 21, конец 21 – с концом 4, начало 3 – с началом 22, конец 22 – с концом 15, начало 15 – с началом 10, конец 17 – с концом 24, начало 24 – с началом 5, конец 5 – с концом 12, начало 11 – с началом 6, конец 6 – с концом 23, начало 23 – с началом 18 катушечной группы, выводы взяты от объединенных начала 1 и конца 18 катушечных групп, от объединенных начала 9 и конца 2 катушечных групп, от объединенных начала 17 и конца 10 катушечных групп, от объединенных начала 4 и конца 3 катушечных групп, от объединенных начала 12 и конца 11 катушечных групп, от объединенных начала 20 и конца 19 катушечных групп. На фиг.1 приведена схема обмотки; на фиг.2 – схема включения конденсаторов возбуждения; на фиг.3 – векторная диаграмма напряжений. Согласно фиг.1 четырехполюсная статорная обмотка содержит 24 катушечные группы, при этом конец 1 катушечной группы соединен с концом 8 катушечной группы, начало 8 – с началом 13, конец 13 – с концом 20, начало 19 – с началом 14, конец 14 – с концом 7, начало 7 – с началом 2, конец 9 – с концом 16, начало 16 – с началом 21, конец 21 – с концом 4, начало 3 – с началом 22, конец 22 – с концом 15, начало 15 – с началом 10, конец 17 – с концом 24, начало 24 – с началом 5, конец 5 – с концом 12, начало 11 – с началом 6, конец 6 – с концом 23, начало 23 – с началом 18 катушечной группы, выводы взяты от объединенных начала 1 и конца 18 катушечных групп, от объединенных начала 9 и конца 2 катушечных групп, от объединенных начала 17 и конца 10 катушечных групп, от объединенных начала 4 и конца 3 катушечных групп, от объединенных начала 12 и конца 11 катушечных групп, от объединенных начала 20 и конца 19 катушечных групп. Согласно фиг.2 конденсаторы возбуждения 31, 32, 33 подключены к выводам обмотки высшего напряжения 25, 27, 29. Согласно фиг.3 соотношение суммы векторов катушек между выводами обмотки 25 и 27 и выводами 30 и 26 определяет соотношение напряжений между указанными выводами 1,73/1. Таким образом, предлагаемая статорная обмотка асинхронного генератора позволяет изготовить источник питания на два напряжения, например на 400 В и 230 В.
Формула изобретения
Четырехполюсная статорная обмотка, состоящая из встречно соединенных катушечных групп, отличающаяся тем, что содержит 24 катушечные группы, при этом конец 1 катушечной группы соединен с концом 8 катушечной группы, начало 8 с началом 13, конец 13 с концом 20, начало 19 с началом 14, конец 14 с концом 7, начало 7 с началом 2, конец 9 с концом 16, начало 16 с началом 21, конец 21 с концом 4, начало 3 с началом 22, конец 22 с концом 15, начало 15 с началом 10, конец 17 с концом 24, начало 24 с началом 5, конец 5 с концом 12, начало 11 с началом 6, конец 6 с концом 23, начало 23 с началом 18 катушечной группы, выводы взятых от объединенных начала 1 и конца 18 катушечных групп, от объединенных начала 9 и конца 2 катушечных групп, от объединенных начала 17 и конца 10 катушечных групп, от объединенных начала 4 и конца 3 катушечных групп, от объединенных начала 12 и конца 11 катушечных групп, от объединенных начала 20 и конца 19 катушечных групп.

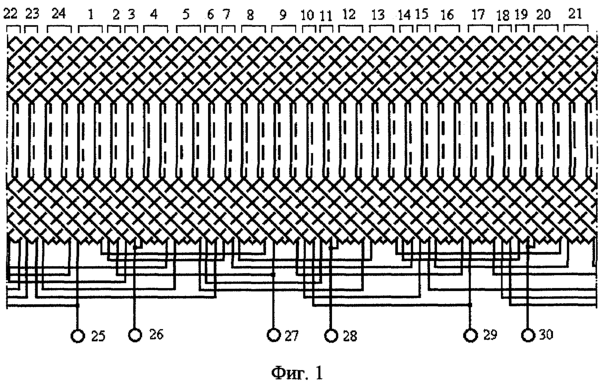

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 30.04.2006
Извещение опубликовано: 10.12.2007 БИ: 34/2007
|
||||||||||||||||||||||||||
