(54) СТАБИЛИЗИРУЕМЫЙ СНАРЯД ДЛЯ ГЛАДКОСТВОЛЬНОГО ОРУЖИЯ

(57) Реферат:

Изобретение относится к боеприпасам для гладкоствольного оружия. Снаряд содержит головную, среднюю и стабилизирующую части. Стабилизирующая часть выполнена в виде набора монолитно соединенных между собой цилиндров, причем радиус каждого последующего цилиндра, начиная от средней части снаряда, меньше предыдущего на 1/8 радиуса средней части снаряда. Использование изобретения позволяет повысить устойчивость снаряда при его полете. 6 з.п. ф-лы, 5 ил.

Уровень техники: стабилизируемый снаряд – основной элемент артиллерийского выстрела, предназначенный для поражения различных целей и выполнения других задач /освещения, задымления, обучения и т.д./. Для стрельбы стабилизируемым снарядом применяется гладкоствольное оружие. Для устойчивости в полете стабилизируемый снаряд использует обтекаемость воздуха. Стабилизируемый снаряд бывает обыкновенный и специальный. Метание стабилизируемого снаряда производится за счет энергии: 1) порохового заряда патрона, 2) других видов энергии и т.п.

В 19-м веке на смену гладкоствольным дульнозарядным пушкам и ружьям пришли нарезные, заряжаемые с казенной части пушки и ружья-винтовки. В артиллерии вместо ядер применялись снаряды, а для устойчивости в полете придавалось вращательное движение с помощью нарезов в канале ствола. Метание стабилизируемого снаряда производится, как правило, за счет энергии порохового заряда патрона.

Суть изобретения: стабилизируемый снаряд идентичен назначением снаряду нарезного оружия. Корпус стабилизируемого снаряда монолитный в виде оболочки с содержанием компонентов определенного вида снаряда и состоит из головной части, средней части, стабилизирующей части. Головная часть выполнена в виде конуса, а средняя часть – в виде цилиндра. Стабилизирующая часть снаряда состоит из 8-ми частей – 7-ми цилиндров и 1-го конуса или из 3-х или более цилиндров. На поверхности каждого цилиндра выполнен скос от 0 до 1°. Стабилизирующая часть снабжена четырьмя пластинками, параллельными продольной оси снаряда, не выходящими за пределы круга с диаметром средней части снаряда. Пластинки могут иметь немного клиновидную форму. Цилиндры в соединениях между собой образуют прижимные кольца шириной 1/8 радиуса средней части, на которые давят раскаленные газы при выстреле. Ориентировочные размеры частей макета стабилизирующего снаряда: 1) длина головной части – 30 мм, 2) длина средней части – 30 мм, 3) длина стабилизирующей части – от 60 мм до 72 мм, 4) длина каждого цилиндра – 9 мм, 5) ширина прижимного кольца – 2,5 мм, 6) диаметр средней части – 40 мм. Числовое изменение любого ориентировочного размера влечет за собой пропорциональные числовые изменения всех остальных размеров.

Принцип полета: Для устойчивости в полете стабилизируемый снаряд использует обтекаемость воздуха, не давая опрокинуться, т.е. создавая стабилизацию от момента выстрела /метания/ до конца полета. При этом проходит частичное использование завихрения. Регулируя размеры скосов цилиндров, можно увеличивать длину головной и средней части при их постоянном диаметре. Испытания: На макет стабилизируемого снаряда с диаметром средней части 17 мм на корпусе между центром тяжести и стабилизирующей частью устанавливалась вращающаяся точка опоры. Направлялась на макет снаряда струя воздуха из пылесоса. Под воздействием струи воздуха, как по закону флюгера, снаряд резко поворачивался носовой частью к месту выхода струи воздуха и все время находился в таком положении до прекращения подачи воздуха. Вывод: Стабилизирующий снаряд можно применять в различных отраслях вооружений и техники. Изобретение стабилизирующего снаряда можно взять на вооружение ВС Российской Федерации и Украины.

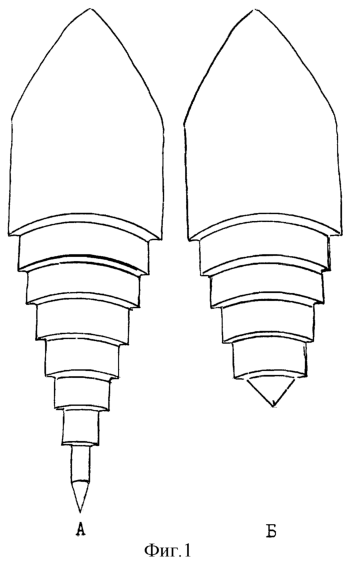

На фиг.1 показан внешний вид снаряда и основные его части.

На фиг.2 показана головная часть снаряда.

На фиг.3 показана средняя часть снаряда.

На фиг.4 показана стабилизаторная часть снаряда.

На фиг.5 показана схема строения снаряда и пути повышения его стабилизации.

1 – вершина, 2 – нажимное кольцо, 3 – цилиндрическая поверхность, 4 – конус.

Формула изобретения

1. Стабилизируемый снаряд для гладкоствольного оружия, содержащий головную, среднюю и стабилизирующую части, отличающийся тем, что стабилизирующая часть выполнена в виде набора монолитно соединенных между собой цилиндров, причем радиус каждого последующего цилиндра, начиная от средней части снаряда, меньше предыдущего на 1/8 радиуса средней части снаряда.

2. Снаряд по п.1, отличающийся тем, что его головная часть выполнена в виде конуса, а средняя часть – в виде цилиндра.

3. Снаряд по п.1, отличающийся тем, что цилиндры в соединениях между собой образуют прижимные кольца шириной 1/8 радиуса средней части для воздействия на них раскаленных газов при выстреле.

4. Снаряд по п.1, отличающийся тем, что отношение длин средней, головной и стабилизирующей частей к диаметру средней части составляет 0,75, 0,75, 1,5-1,8 соответственно.

5. Снаряд по п.1, отличающийся тем, что стабилизирующая часть снаряда состоит из 8-ми частей: 7-ми цилиндров и 1-го конуса или из 3-х или более цилиндров.

6. Снаряд по п.1, отличающийся тем, что на поверхности каждого цилиндра выполнен скос от 0 до 1°.

7. Снаряд по п.4 или 6, отличающийся тем, что стабилизирующая часть снабжена четырьмя пластинками, параллельными продольной оси снаряда, не выходящими за пределы круга с диаметром средней части снаряда.
