(21), (22) Заявка: 2004120076/02, 01.07.2004
(24) Дата начала отсчета срока действия патента:
01.07.2004
(45) Опубликовано: 10.10.2005
(56) Список документов, цитированных в отчете о поиске:
SU 227143 А, 10.10.1966. US 3981241 A, 21.09.1976. US 4697524 A, 06.10.1987. RU 2138006 C1, 20.09.1999. RU 2171444 C1, 27.07.2001. DE 3707062 A1, 25.08.1988. SU 1744414 A, 30.06.1992.
Адрес для переписки:
602267, Владимирская обл., г. Муром, отделение связи №17, ФГУП “МПЗ”
|
(72) Автор(ы):
Агеев В.Н. (RU), Батин В.А. (RU), Мушкаев А.К. (RU), Мушкаев А.К. (RU), Бибнев Н.М. (RU), Ховансков В.Н. (RU), Каспаров В.М. (RU), Чернов Ю.Ф. (RU), Вахтанов С.И. (RU)
(73) Патентообладатель(и):
Федеральное государственное унитарное предприятие “Муромский приборостроительный завод” (ФГУП “МПЗ”) (RU)
|
(54) ФАЛЬШФЕЙЕР
(57) Реферат:
Изобретение относится к пиротехническим средствам, применяемым для подачи световых сигналов. Фальшфейер для подачи световых сигналов бедствия на море и суше содержит корпус с ручкой, сигнальную звездку и воспламенительный узел, при этом воспламенительный узел представляет собой раздельную огневую цепочку, состоящую из капсюля-воспламенителя, находящегося в верхней части корпуса, жала, закрепленного в сигнальной звездке, и толкателя, расположенного в нижней части фальшфейера и перемещающегося при резком ударе по нему с сигнальной звездкой с жалом в направлении к капсюлю-воспламенителю. Изобретение обеспечивает возможность безопасного обращения с изделием и упрощает технологию его изготовления. 1 ил.
Фальшфейер относится к пиротехническим средствам, применяемым для подачи световых сигналов на морских судах в соответствии с правилами международной конвенции по охране человеческой жизни на море.
Известен фальшфейер для подачи световых сигналов бедствия, состоящий из корпуса с ручкой и размещенными в нем сигнальной звездкой, воспламенительным узлом и крышкой (а.с. №227143, 10.10.1966, кл. МКИ F 42 В 4/04). Воспламенительный узел, находящийся в верхней части корпуса, представляет собой перфорированную пластмассовую диафрагму, в которой расположен колпачок с терочным составом и проходящая через него металлическая пружина с хвостовиком, соединенным с отрезком вытяжного шнура, расположенного в полости крышки.
Задействование фальшфейера осуществляется вручную, путем последовательного отвинчивания крышки, извлечения вытяжного шнура и приведения в действие терочного состава в воспламенительном узле резким рывком за вытяжной шнур, соединенный с хвостовиком пружины, проходящей через состав.
Фальшфейер является пиротехническим средством, находящимся в непосредственном контакте с исполнителем, при этом безопасность исполнителя в данной конструкции обеспечивается возможностью отвода руки с вытяжным шнуром от верхней факелообразующей части корпуса.
Однако потенциальная возможность ожога при этом сохраняется и находится в зависимости от расположения руки исполнителя относительно осевого действия факела сигнальной звездки. К недостаткам вышеуказанной конструкции следует отнести и высокую трудоемкость изготовления воспламенительного узла, а именно навивки пружины, одиночного способа размещения ее в терочном составе и соединения с вытяжным шнуром, а также необходимость заклеивания форсажных и центрального отверстий в диафрагме.
Кроме того, применение терочного состава создает значительные сложности в технологии его изготовления и снаряжения, обусловленные высокой чувствительностью к трению.
Технической задачей, на решение которой направлено предлагаемое изобретение, является создание сигнального средства, удовлетворяющего требованиям международных стандартов по своему функциональному назначению при оптимальных материальных и трудовых затратах на его изготовление, а также обеспечение безопасного обращения с изделием на всех этапах его действия.
Поставленная задача решена тем, что воспламенительный узел фальшфейера выполнен в виде раздельной огневой цепочки, состоящей из капсюля-воспламенителя, расположенного в диафрагме, жала, укрепленного в верхней части сигнальной звездки, перемещающейся в осевом направлении относительно корпуса во внутренней его полости в направлении к капсюлю-воспламенителю с толкателем при резком ударе по его нижней части.

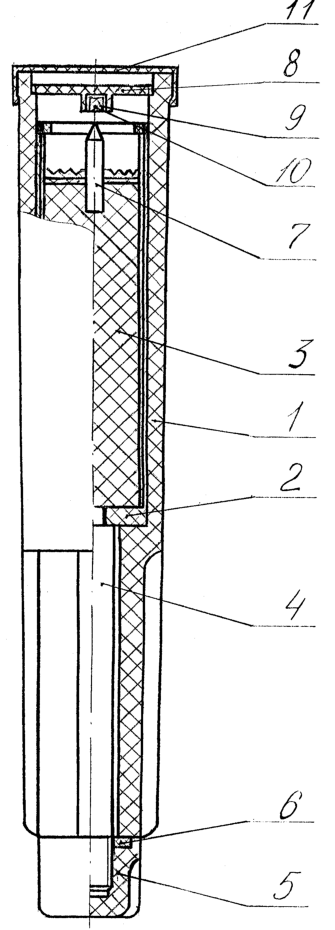

На чертеже схематически изображен описываемый фальшфейер. В полости корпуса (поз.1) размещен футляр (поз.2) с сигнальной заездкой (поз.3), соединенной с толкателем (поз.4), проходящим через нижнюю часть корпуса. Для предотвращения несанкционированного перемещения футляра со звездкой и обеспечения герметичности толкатель фиксируется крышкой (поз.5) и прокладкой (доз.6) из резины, войлока или поролона. Над футляром с сигнальной звездкой, в которой закреплено жало (поз.7), находится диафрагма (поз.8) с капсюлем-воспламенителем (поз.9), заполненным воспламенительным составом (поз.10).
Верхняя часть корпуса фальшфейера закрывается тонкостенной крышкой (поз.2) из полиэтилена, полипропилена или другой пластмассы, сгораемой при образовании факела сигнальной звездки.
Для приведения фальшфейера в действие, удерживая его за ручку одной рукой, другой отвинчивают крышку (поз.5), освобождая тем самым толкатель (поз.4), и резким ударом по нему перемещают футляр (поз.2) с сигнальной звездкой (поз.3) вверх, при этом жало (поз.7) накалывает воспламенительный состав (поз.10) в капсюле-воспламенителе (поз.9), обуславливая последующее зажжение звездки.
В момент накола жалом капсюля-воспламенителя одновременно с его воспламенением происходит разрушение диафрагмы (поз.8) с последующим сгоранием верхней крышки (поз.2) фальшфейера и образованием факела сигнальной звездки.
По сравнению с известным устройством предлагаемое конструктивное решение существенно отличается новой организацией процесса инициирования сигнального устройства посредством передачи ударного усилия от подвижного толкателя к перемещающейся во внутренней полости изделия сигнальной звездке с жалом, которое при своем движении накалывает капсюль-воспламенитель в диафрагме, расположенной в верхнем торце корпуса с последующим зажжением сигнальной звездки, а также безопасным функционированием изделия.
Изготовление опытных образцов и их испытания подтверждают решение поставленной технической задачи, дозволяют считать предложенное техническое решение соответствующим критериям изобретения: “Промышленная применимость”, “Новизна”.
Источники информации
1. Авторское свидетельство №227143, от 10.10.66 г.
Формула изобретения
Фальшфейер для подачи световых сигналов бедствия на море и суше, состоящий из корпуса с ручкой, в котором размещены сигнальная звездка и воспламенительный узел, отличающийся тем, что воспламенительный узел выполнен в виде раздельной огневой цепочки, состоящей из капсюля-воспламенителя, находящегося в верхней части корпуса, жала, закрепленного в сигнальной звездке, и толкателя, расположенного в нижней части фальшфейера, причем толкатель и сигнальная звездка с жалом выполнены с возможностью перемещения относительно корпуса в осевом направлении к капсюлю-воспламенителю при резком ударе по толкателю.
РИСУНКИ
|
|
