Патент на изобретение №2261993
|
||||||||||||||||||||||||||
(54) СПОСОБ РАЗРАБОТКИ НАКЛОННО ЗАЛЕГАЮЩИХ МЕСТОРОЖДЕНИЙ
(57) Реферат:
Изобретение относится к горному делу и может быть использовано при подземной разработке рудных месторождений. Способ включает отработку залежей камерами, в которых проводят буровые восстающие, бурение вееров скважин из восстающих и последующую отбойку полезного ископаемого, отличающийся тем, что буровой восстающий проводят с заглублением в породы лежачего бока, на почву бурового восстающего настилают металлические листы, затем по частям отбивают руду и одновременно вынимают породы от почвы восстающего до почвы камеры под углом естественного откоса рудной массы. Изобретение позволяет повысить интенсивность отбойки руды и снизить потери руды на лежачем боку у межкамерных целиков и за счет разубоживания. 3 ил.
Изобретение относится к горнодобывающей промышленности и может быть использовано при разработке наклонно залегающих месторождений. Известен способ разработки наклонных рудных залежей камерно-столбовой системой, в котором кроме основного днища в лежачем боку проходят серии дучек и воронок (см., например, А.А.Фаткулин, Е.Е.Марков, А.В.Андреев. Совершенствование разработки рудных месторождений. Владивосток: Изд-во ДВУ, 1991, 187 с., рис.2.14. Вариант камерно-столбовой системы разработки наклонной залежи с донным выпуском руды, с.126). Кроме дучек и воронок по породам лежачего бока проводят полевой штрек, из которого под каждую камеру проходят заезды. Из заездов под каждую дучку проходят восстающие, по которым отбитая в камере руда перепускается в заезд, а затем транспортируется по заезду к штреку. Недостатки данного способа: большой объем весьма трудоемких горно-подготовительных работ по породам лежачего бока, низка интенсивность подготовки и отработки блока, а также большие потери и разубоживание руды. Известен также способ разработки наклонно залегающих месторождений, принятый за прототип (см., например, М.И.Агошков, Г.М.Малахов. Подземная разработка рудных месторождений. М.: Недра, 1966, 663 с., рис.141. Камерно-столбовая система разработки, с. 285), при котором отработку залежей мощностью 6-12 м, залегающих под углом падения 30-35°, осуществляют панелями шириной 12-15 м, в каждой из которых проходят буровой восстающий, заглубленный в породы почвы на 0,3-0,5 м для удобства бурения скважин по контакту с лежачим боком. Буровой восстающий располагается либо в центре, либо на фланге панели. Отбойку руды ведут веерами скважин слоями толщиной 1,7-1,8 м. Для обеспечения взрыводоставки удельный расход ВВ на отбойку увеличивали в 1,5 раза по сравнению с обычным вариантом камерно-столбовой системы. Недостатки способа: большие потери отбитой руды на почве камер и перерасход затрат на буро-взрывные работы в камере в 1,5 раза, невозможность применения при углах падения меньше 30%. Изобретение направлено на повышение интенсивности подготовки и отработки запасов, повышение полноты извлечения руды и снижение ее разубоживания, а также снижение объемов трудоемких горно-подготовительных работ, уменьшение затрат на отбойку и транспортирование руды в очистном забое. Вышеуказанный технический результат достигается за счет того, что в способе разработки наклонно залегающих месторождений, включающем отработку залежей камерами, в которых проводят буровые восстающие, бурение вееров скважин из восстающих и последующую отбойку полезного ископаемого, буровой восстающий проводят с заглублением в породы лежачего бока, на почву бурового восстающего настилают металлические листы, затем по частям отбивают руду и одновременно вынимают породы от почвы восстающего до почвы камеры под углом естественного откоса рудной массы. Сущность изобретения представлена на чертежах, фиг.1 – проекция на горизонтальную плоскость камерной системы разработки, фиг.2 – вертикальный разрез по линии I-I, фиг.3 – вертикальный разрез по линии II-II. Способ осуществляется следующим образом. Отработку месторождений ведут панелями, панели разбивают на более мелкие части – камеры. Направление отработки панелей – сверху вниз, что позволяет обеспечить частичное извлечение руды из междупанельных целиков. В каждой камере 1 устойчивых размеров после проведения откаточного штрека и заездов из нее под каждую камеру проводится восстающий 2 с некоторым оптимальным заглублением 3 в породы лежачего бока, на почву которого настилаются металлические листы 4. Листы настилаются снизу вверх с небольшим перекрытием для предотвращения их завертывания. Отбойка руды в камерах осуществляется веерами скважин 5, пробуриваемыми из восстающего, при этом по частям отбивают руду и одновременно вынимают породы от почвы восстающего до почвы камеры под углом естественного откоса рудной массы. Доставка осуществляется самотеком по листам к месту погрузки, далее при помощи самоходного оборудования руда транспортируется по промежуточному орту 6 к откаточному штреку 7. После выемки камерных запасов часть запасов междукамерных целиков разбуривается и взрывается на листы, по которым доставляется до места погрузки. Буровые восстающие в каждой камере панели заглубляют на оптимальную глубину, поскольку при чрезмерном заглублении бурового восстающего и осуществлении раскоски увеличивается разубоживание, а при недостаточном заглублении возрастают потери отбитой рудной массы на почве камер у целиков. Можно подобрать оптимальную величину заглубления бурового восстающего в камерах панели, при котором обеспечивается минимум потерь и разубоживания руды. В частности, величина заглубления может быть определена из условия где Входящие в условие величины определяются при разной величине заглубления восстающего в породы почвы и раскоски пород почвы камеры. Преимущества данного варианта: резкое снижение объемов подготовительно-нарезных работ по породам, повышение интенсивности подготовки и отработки блоков, снижение затрат на отбойку и транспортирование руды, снижение потерь руды на лежачем боку, расширение области применения способа при углах падения залежи до 20°.
Формула изобретения
Способ разработки наклонно залегающих месторождений, включающий отработку залежей камерами, в которых проводят буровые восстающие, бурение вееров скважин из восстающих и последующую отбойку полезного ископаемого, отличающийся тем, что буровой восстающий проводят с заглублением в породы лежачего бока, на почву бурового восстающего настилают металлические листы, затем по частям отбивают руду и одновременно вынимают породы от почвы восстающего до почвы камеры под углом естественного откоса рудной массы.

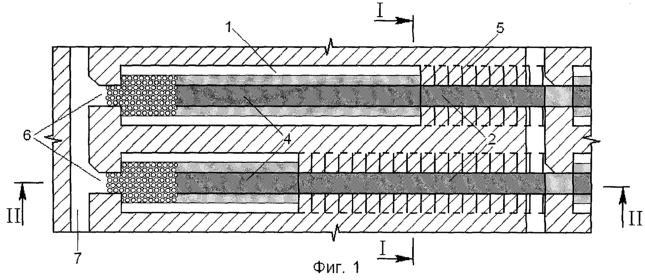

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 12.03.2006
Извещение опубликовано: 20.08.2007 БИ: 23/2007
|
||||||||||||||||||||||||||
