(54) ВЫДВИГАЮЩАЯСЯ ПРОБКА

(57) Реферат:

Изобретение относится к пробкам, используемым в винно-водочной и пищевой промышленности. Выдвигающаяся пробка содержит укупорочный корпус, запорный элемент в виде шарика и диафрагму с сегментом для его удержания. В укупорочном корпусе установлена с возможностью выдвижения при наклоне сосуда подвижная пробка. Диафрагма с сегментом для удержания шарика расположена внутри подвижной пробки. Изобретение позволяет повысить удобство пользования пробкой и предотвращает повторный налив жидкости в сосуд. 1 н.п. ф-лы, 1 ил.

Изобретение относится к пробкам, используемым в винно-водочной пищевой и нефтехимической промышленности.

Известна пробка, содержащая укупорочный корпус, запорный элемент в виде шарика и диафрагму с сегментом для его удержания (RU 2148544 C1, 10.05.2000).

Известная пробка не позволяет в полной мере удалять с горлышка бутылки остатки жидкости, особенно маслянистых, например, растительного или минерального (машинного) масла.

Технический результат, на достижение которого направлено изобретение, состоит в повышении удобства пользования пробкой, а также в предотвращении повторного налива жидкости в сосуд.

Технический результат достигается за счет того, что пробка, содержащая укупорочный корпус, снабжена подвижной пробкой, установленной в корпусе с возможностью выдвижения при наклоне сосуда, причем диафрагма с сегментом для удержания шарика расположена внутри подвижной пробки.

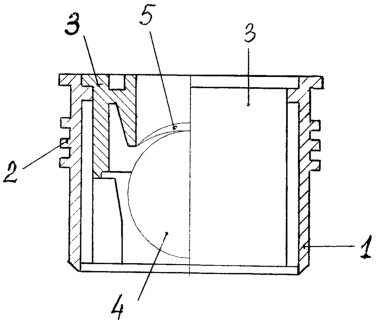

Изобретение поясняется чертежом, где изображен общий вид выдвигающейся пробки в разрезе, на правой половине изображена наружная поверхность подвижной пробки, установленной в укупорочном корпусе.

Выдвигающаяся пробка содержит укупорочный корпус 1 с ребрами жесткости 2. В укупорочном корпусе установлена с возможностью выдвижения при наклоне сосуда подвижная пробка 3. Внутри подвижной пробки расположены запорный элемент в виде шарика 4 и сегмент 5 для удержания шарика.

Укупорочный корпус 1 с помощью ребер жесткости 2 герметично устанавливается в горловине сосуда (бутылки). Шарик 4 свободно установлен в подвижной пробке. При наклоне сосуда он перемещается к сегменту 5, при этом подвижная пробка 3 выдвигается из укупорочного корпуса, образуя сливную втулку. При возвращении сосуда в вертикальное положение она опускается вниз, вслед за шариком, закрывающим отверстие внутрь сосуда, тем самым предотвращая несанкционированный долив жидкости в сосуд.

Наличие подвижной пробки, установленной с возможностью выдвижения при наклоне сосуда, позволяет обеспечить удобный слив жидкости из сосуда, особенно маслянистых, т.к. последние капли не задерживаются на горловине сосуда и не загрязняют ее. Выполнение запорного элемента в виде шарика способствует быстрому выдвижению подвижной пробки, т.к. при наклоне сосуда шарик ударяет в сегмент 5, передавая движение подвижной пробке.

Формула изобретения

Выдвигающаяся пробка, содержащая укупорочный корпус, запорный элемент в виде шарика и диафрагму с сегментом для его удержания, отличающаяся тем, что она снабжена подвижной пробкой, установленной в укупорочном корпусе с возможностью выдвижения при наклоне сосуда, причем диафрагма с сегментом для удержания шарика расположена внутри подвижной пробки.

РИСУНКИ
