Патент на изобретение №2261755
|
||||||||||||||||||||||||||
(54) СМЕСИТЕЛЬ
(57) Реферат:
Изобретение относится к смесителям и может быть использовано при смешении реагентов или диспергированного воздуха с водой. Смеситель выполнен в виде диафрагмы с центральным отверстием, установленной в трубе. Диафрагма имеет внутренние и наружные радиальные прорези, которые делят диафрагму на равное количество внутренних и наружных секторов. Угол между смежными внутренними и наружными прорезями определяется по формуле, которая обеспечивает равномерность процесса смешения по всей площади поперечного сечения трубы. Направляющие наружных и внутренних секторов выполнены в виде винтовых линий, имеющих противоположную закрутку. Технический результат состоит в снижении металлоемкости и потерь напора при сохранении высокой интенсивности перемешивания. 1 ил.
Изобретение относится к очистке природных и сточных вод, в частности, может быть использовано при смешении реагентов или диспергированного воздуха с водой. Известен смеситель, представляющий собой внутренний и наружный шнеки, разделенные цилиндрической вставкой и установленные в трубе, вдоль которой движутся жидкость с реагентом. Лопасти внутреннего и наружного шнеков имеют противоположную закрутку, а внутренний шнек закреплен на полом валу [1]. Недостатками данного устройства являются его большая материалоемкость и сложность в изготовлении, а также значительные потери напора при прохождении жидкости через смеситель, возникающие вследствие большой длины лопастей и стесненности поперечного сечения потока. Указаные недостатки могут быть устранены использованием устройства с малой металлоемкостью и создающего минимальные потери напора при движении жидкости с обеспечением необходимого качества смешения с реагентом. Представлен смеситель, выполненный в виде диафрагмы, установленной в трубе, наружные и внутренние края диафрагмы имеют одинаковое количество радиальных прорезей, делящих диафрагму в плане на внутренние и наружные секторы, причем направляющие секторов выполнены в виде винтовых линий, имеющих противоположную закрутку, а угол между смежными внутренними и наружными прорезями определяется как На чертеже изображен предлагаемый смеситель, выполненный в виде диафрагмы 1 с центральным отверстием 6. Диафрагма имеет внутренние 2 и наружные радиальные прорези 3, которые делят диафрагму на равное количество внутренних 4 и наружных секторов 5. Угол между смежными внутренними и наружными прорезями для обеспечения условия равномерного смешения жидкости с реагентом или воздухом по всей площади поперечного сечения диафрагмы должен быть постоянным и определяется по формуле где n – общее количество внутренних и внешних прорезей. Направляющие наружных и внутренних секторов (7 и 8) выполнены в виде винтовых линий, имеющих противоположную закрутку для увеличения интенсивности процесса перемешивания. Смеситель работает следующим образом. Жидкость с предварительно добавленным в нее реагентом, попадая в створ диафрагмы, установленной в трубе, разделяется на три потока (показаны стрелками на аксонометрической схеме). Вследствие противоположной закрутки периферийных потоков и их взаимодействия с центральным потоком происходит интенсивное перемешивание жидкости с реагентом по всему поперечному сечению трубы. Малая протяженность направляющих внутренних и наружных секторов диафрагмы, а также небольшая толщина диафрагмы обеспечивают низкие значения металлоемкости смесителя, потерь напора при движении жидкости с одновременным интенсивным процессом смешения. Источники информации 1. Пономарев В.Г. Иоакимис Э.Г. Очистка сточных вод нефтеперерабатывающих заводов. М.: Химия, 1985, 256 с.
Формула изобретения
Смеситель, выполненный в виде диафрагмы, установленной в трубе, отличающийся тем, что наружные и внутренние края диафрагмы имеют одинаковое количество радиальных прорезей, делящих диафрагму в плане на внутренние и наружные секторы, причем направляющие секторов выполнены в виде винтовых линий, имеющих противоположную закрутку, а угол между смежными внутренними и наружными прорезями определяется как

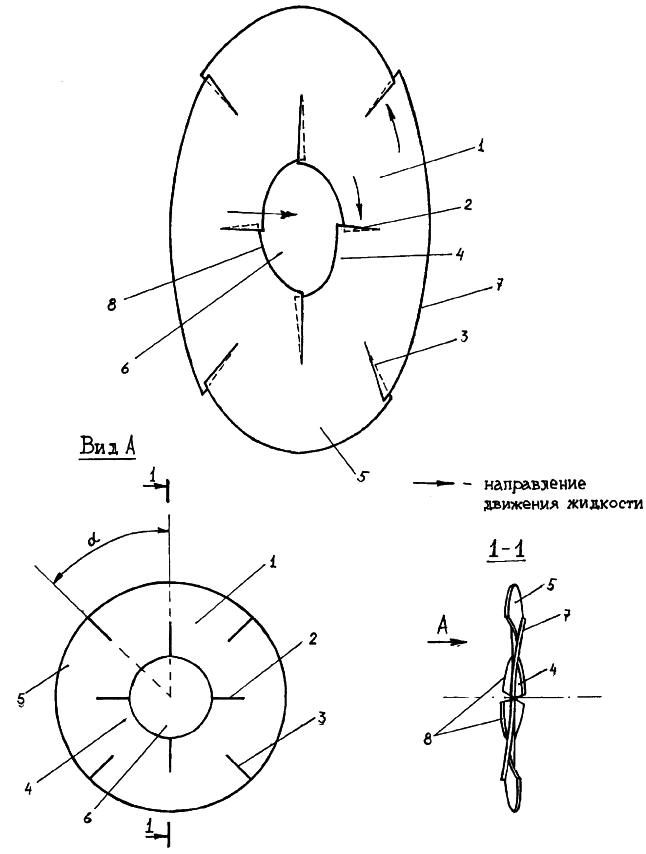

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Извещение опубликовано: 27.10.2006 БИ: 30/2006
|
||||||||||||||||||||||||||
=2
/n, где n – общее количество прорезей в диафрагме.
