Патент на изобретение №2261727

(54) ОДНОРАЗОВЫЙ ШПРИЦ

(57) Реферат:

Изобретение относится к медицинской технике, а более конкретно – к конструкции одноразовых шприцов. Одноразовый шприц состоит из корпуса, в котором помещены поршень и шток, связанные между собой соединительным элементом, и игла с осевым каналом, сообщающимся с полостью корпуса. Соединительный элемент представляет собой две дугообразные пластины, выполненные с возможностью изгиба и имеющие каждая загнутый назад крючкообразный выступ. В передней части корпуса на его внутренней поверхности имеются поперечные выемки, загнутые назад. Технический результат – упрощение конструкции. 1 ил.

Изобретение относится к медицинской технике, а более конкретно – к конструкции одноразовых шприцов.

Известен и принят за прототип одноразовый шприц, состоящий из корпуса с фиксирующими пазами на его внутренней поверхности, штока, выполненного со сквозным каналом и связанного с поршнем посредством гибкого разрушающегося элемента в виде струны с двумя лепестками на другом конце которого присоединено кольцо [1].

Недостатком прототипа является сложность его конструкции.

Целью изобретения является упрощение конструкции шприца.

Указанная цель достигается тем, что в одноразовом шприце, состоящем из иглы с осевым каналом и корпуса, в котором помещены поршень и шток, связанные между собой соединительным элементом, соединительный элемент представляет собой две дугообразные пластины, каждая из которых закреплена одним концом на штоке, другим на поршне и имеет на внешней стороне крючкообразный выступ, загнутый назад, а в передней части корпуса на его внутренней поверхности имеются поперечные выемки, загнутые назад.

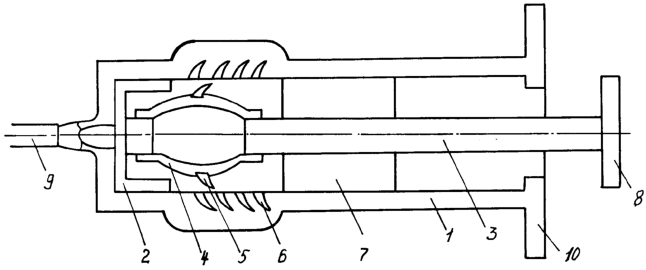

Сущность изобретения поясняется чертежом, на котором дан общей вид одноразового шприца.

Одноразовый шприц состоит из корпуса 1, в котором помещены поршень 2 и шток 3, связанные между собой соединительным элементом, представляющим собой две дугообразные пластины 4, каждая из которых закреплена одним концом на штоке 3, другим – на поршне 2 и имеет на внешней стороне крючкообразный выступ 5, загнутый назад. В передней части на внутренней поверхности корпуса 1 имеются поперечные выемки 6, отклоненные назад.

На штоке 3 закреплены направляющие пластины 7, а в хвостовой его части – головка 8. В лобовой части корпуса 1 закреплена игла 9 с осевым каналом, сообщающимся с полостью корпуса. Для удобства пользования в хвостовой части корпуса имеются упоры 10.

Шприц используется следующим образом. Опустив конец иглы 9 в емкость с лекарственным препаратом и удерживая одной рукой за корпус 1, другой за головку 8, оттягивают шток 3 назад. Движение штока 3 с помощью пластин 4 передается поршню 2, который через иглу 9 всасывает лекарственный препарат в полость корпуса 1.

После набора лекарственного препарата иглой 9 производят инъекцию, нажимая на головку 8 штока 3. При этом пластины 4 изгибаются так, что крючкообразные выступы 5 упираются о внутреннюю поверхность корпуса 1.

При попытке оттянуть шток 3 назад крючкообразные выступы 5 заходят в поперечные выемки 6 и блокируют движение штока 3, что делает повторное использование шприца невозможным.

Источник информации

1. А.с. СССР №1757681, МПК А 61 М 5/315, 1990 г.

Формула изобретения

Одноразовый шприц, состоящий из корпуса, в котором помещены поршень и шток, связанные между собой соединительным элементом, и игла с осевым каналом, сообщающимся с полостью корпуса, отличающийся тем, что соединительный элемент представляет собой две дугообразные пластины, выполненные с возможностью изгиба и имеющие каждая загнутый назад крючкообразный выступ, а в передней части корпуса на его внутренней поверхности имеются поперечные выемки загнутые назад.

РИСУНКИ
