(54) РАБОЧИЙ ОРГАН ПОГРУЗЧИКА КОРМОВ
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в рабочих органах, обеспечивающих погрузку кормов при одновременном измельчении. Рабочий орган погрузчика выполнен в виде горизонтально установленного на его стреле вращающегося шнека с ножами. По наружному периметру витков шнека под углом 90° к плоскости витков закреплена полоса с образованием Г-образного профиля витков. При перемещении стрелы погрузчика в вертикальной плоскости с одновременным вращением шнека его витки плоскостью полосы внедряются в кормовую массу и сжимают ее. Ножи разрезают сжатую кормовую массу, которая заполняет межвитковое пространство и боковой поверхностью витка перемещается на погрузку. Рабочий орган погрузчика обеспечивает снижение энергоемкости процесса отделения кормов от массива и высокое качество измельчения. 3 ил.
Изобретение относится к рабочим органам погрузчиков, используемых в сельскохозяйственном производстве, обеспечивающих погрузку кормов при одновременном их измельчении.
Известен рабочий орган погрузчика кормов, включающий установленный на стреле барабан с закрепленными на нем ножами с отогнутым концом [1]. На барабане также закреплены ролики, взаимодействующие с подвижными ножами, установленными под барабаном.
Недостатками этого рабочего органа являются сложность конструкции и большая энергоемкость процесса погрузки вследствие потерь на привод подвижных ножей.
Наиболее близким техническим решением является рабочий орган питателя погрузчика кормов, состоящий из шнека с установленным на его конце дисковым ножом [2].
Недостатком этого рабочего органа является недостаточное качество измельчения при погрузке стебельных кормов, т.к. его действие направлено преимущественно на разрыхление кормового монолита.
Задачей настоящего изобретения являются снижение энергоемкости процесса отделения кормов и повышение качества их измельчения.
Поставленная задача решается тем, что по наружному периметру витков шнека под углом 90° к плоскости витков закреплена полоса, в результате чего получен их Г-образный профиль.

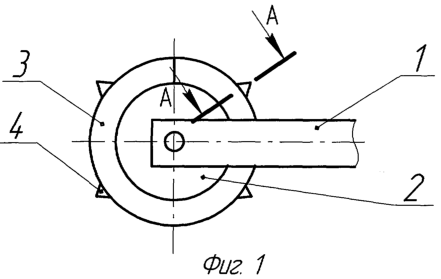

На фиг.1 схематично изображен рабочий орган погрузчика кормов, вид с боку; на фиг.2 – то же, вид сверху; на фиг.3 – разрез барабана.
Рабочий орган погрузчика кормов включает горизонтально установленный на конце стрелы 1 погрузчика вращающийся барабан 2, представляющий собой шнек с жестко закрепленными на его витках 3 ножами 4 в виде сегментов. При этом по наружному периметру витков под углом 90° к плоскости витков закреплена полоса 5, в результате чего получен их Г-образный профиль.
Работает предлагаемое устройство следующим образом. При одновременном перемещении стрелы 1 погрузчика в вертикальной плоскости и вращении барабана 2 витки 3 плоскостью полосы 5 внедряются в кормовую массу и сжимают ее. Ножи 4 разрезают сжатую кормовую массу, она заполняет межвитковое пространство и боковой поверхностью витка перемещается в горизонтальном направлении.
Источники информации
1 Авторское свидетельство СССР №677718, кл. А 01 D 87/00, 1979.
2. Авторское свидетельство СССР №467021, кл. В 65 G 65/22, 1975.
Формула изобретения
Рабочий орган погрузчика кормов, представляющий собой шнек с ножами, отличающийся тем, что по наружному периметру витков шнека под углом 90° к плоскости витков закреплена полоса, в результате чего получен их Г-образный профиль.
