Патент на изобретение №2261564

(54) РУЧНОЙ ПЛОСКОРЕЗ-РЫХЛИТЕЛЬ

(57) Реферат:

Изобретение относится к производству ручного инструмента для выполнения работ по уходу за растениями (прополка, рыхление почвы) как в личных подсобных хозяйствах, так и работ по озеленению городских территорий и в сельском хозяйстве. Инструмент содержит режущее лезвие стреловидной формы с отогнутыми вниз боковыми краями, закрепленное на корпусе через промежуточную стойку в виде пластины, установленной ребром по оси инструмента. В отогнутой вверх передней части корпуса инструмента имеются отверстия для крепления либо черенка с помощью болтового соединения, либо резьбового патрубка, применяемого в свою очередь для соединения с черенком, имеющим резьбовой наконечник. На корпусе инструмента предусмотрены элементы, например отверстия, для крепления съемного груза, служащего для снижения силового воздействия на черенок, что в некоторых ситуациях значительно облегчает работу с инструментом. Режущее лезвие стреловидной формы с обоюдоострыми кромками в рабочем положении закреплено под углом 15…30 градусов к поверхности почвы по ходу движения и полностью погружено в землю. Стабильность величины заглубления и угла «атаки» лезвия обеспечивается расположенными по обе стороны лезвия полозами-ограничителями, которые закреплены на корпусе через набор регулировочных пластин. Полозы-ограничители одновременно предохраняют корневую систему культурных растений от повреждения, так как рыхление почвы происходит только в промежутке между ними. Изобретение обеспечивает протаскивание инструмента вдоль ряда посаженных растений. 4 ил.

Изобретение относится к производству ручного инструмента для выполнения работ по уходу за растениями (прополка и рыхление почвы) как в личных подсобных хозяйствах, так и работ по озеленению городских территорий и в сельском хозяйстве. Актуальной задачей при создании инструмента является обеспечение качественных эксплуатационных характеристик при выполнении конкретных работ, улучшение условий содержания его в рабочем состоянии и хранения, а также повышение экономичности промышленного производства.

Известен ряд инвентаря применяемого для этих целей – это различного рода рыхлители, полольники, тяпки, мотыги, изготавливаемые, например, по ГОСТ-23707-79, либо орудия из набора садово-огородного инструмента «Труженик», выпускаемого по ТУ 23.4.356-83, либо инструмент, изготавливаемый по другой технической документации. Всем им присущи общие недостатки: это, в одном случае, жесткое, в другом ненадежное и часто технологически сложно выполнимое быстроразъемное соединение рабочего орудия с черенком, это проблемы с заточкой режущего лезвия, это несмотря на простоту конструкции и технологичность изготовления рабочего органа, сравнительно низкая производительность работ при использовании вышеупомянутых инструментов.

В качестве ближайшего прототипа выбран патент Российской Федерации №2040133, кл. А 01 С1, 1992 г. «Ручное почвообрабатывающее орудие Фокина», содержащее гнутое полосу-лезвие, образующее две режущие кромки, направленные под углом друг к другу. С помощью кронштейна лезвие закреплено на рукоятке прямоугольного или овального сечения.

Недостатками данной конструкции являются:

1. Проблемы с заточкой режущих кромок.

2. При работе с инструментом по корке почвы, особенно при обработке всходов, требуется соблюдать предельную осторожность, возможно повреждение растений.

3. Необходимость приложения к черенку рукоятки довольно значительных усилий при работе с инструментом.

Следует отметить, что низкая производительность выполняемых работ обусловлена тем, что практически у всех вышеупомянутых инструментов рабочее движение представляет собой периодическое ударное воздействие на почву, т.е. полезный эффект достигается при периодическом подъеме и опускании рабочего орудия на почву, причем при этом приходится соблюдать осторожность, чтобы не повредить выращиваемое растение.

Данное изобретение направлено на создание ручного инструмента, обеспечивающего высокую механическую прочность, надежную работоспособность и удобство при эксплуатации в различных условиях, высокую производительность, а также простоту конструкции и экономичность промышленного производства.

Указанная техническая задача решается тем, что инструмент содержит режущее лезвие стреловидной формы, выгнутое по оси и имеющее заостренные боковые края. Лезвие закреплено на корпусе через пластину, поставленную ребром по направлению рабочего хода инструмента таким образом, что ось лезвия направлена под острым углом 10…30 градусов к поверхности почвы.

Дополнительный эффект достигается тем, что по обе стороны лезвия, выше его внешних кромок, расположены полозы-ограничители, закрепленные на корпусе через набор регулировочных пластин.

Другой дополнительный эффект достигается тем, что в конструкции инструмента предусматривается установка быстросъемного сменного груза, существенно облегчающего выполняемые работы, например, при обработке широких междурядий большой протяженности.

Дополнительное удобство в эксплуатации инструмента достигается тем, что в передней части корпуса закреплен присоединительный элемент, выполненный в виде резьбового патрубка и служащий для быстрого присоединения рабочего орудия к универсальному черенку с помощью муфтового соединения.

Сущность изобретения поясняется чертежами, на которых представлены основные взаимосвязанные элементы инструмента.

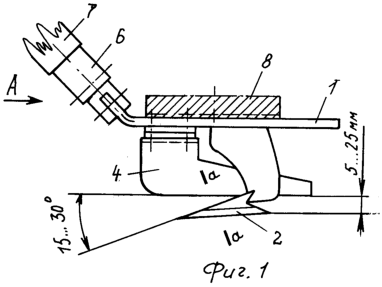

На фиг.1 изображен ручной плоскорез-рыхлитель, общий вид; на фиг.2 – сечение лезвия «а-а» по фиг.1; на фиг.3 – вид по стрелке А; на фиг.4 – общий вид инструмента в сборе.

Ручной плоскорез-рыхлитель содержит корпус 1, режущее лезвие 2, стойку, полозы-ограничители 4, резьбовую муфту 6, закрепленную на черенке 7, регулировочные пластины 5 и съемный груз 8.

Ручной плоскорез-рыхлитель работает следующим образом: орудие, закрепленное на черенке, прижимается к земле и протаскивается волоком вдоль по междурядью. Весьма важное значение для работы инструмента имеют расположенные по бокам ножа полосы-ограничители. Во-первых, с их помощью настраивается величина заглубления ножа. Во-вторых, они определяют границу, за которой рыхления почвы не происходит. Для обработки посадок с широкими междурядьями, например картофеля, может быть изготовлен инструмент с широким лезвием, и в этом случае на корпусе имеется устройство, например отверстия, для крепления съемного груза, имеющего целью создание постоянного давления инструмента на грунт. Такая конструкция позволяет производить прополку и рыхление почвы при простом волочении инструмента по поверхности земли и, как результат, высокая производительность, подтвержденная испытаниями опытных образцов.

Таким образом, предлагаемый инструмент обеспечивает:

– высокую производительность при работе;

– простоту конструкции и технологичность изготовления;

– улучшение условий эксплуатации (съемный черенок, простая заточка лезвия, удобство в работе, транспортировке и хранении).

Опытные испытания опытных образцов показали, что по совокупности технических характеристик вышеупомянутый инструмент имеет все предпосылки для практического внедрения в производство.

Формула изобретения

Ручное почвообрабатывающее орудие, включающее черенок, на котором посредством стойки закреплено лезвие, отличающееся тем, что по обе стороны от лезвия расположены полозы-ограничители, лезвие выполнено стреловидным и размещено под углом 15-30° к опорной поверхности полозов-ограничителей.
