Патент на изобретение №2261503

(54) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ

(57) Реферат:

Изобретение относится к области электротехники, а именно к устройствам для разъемного соединения нескольких электрических цепей. Электрический соединитель содержит вилку с контактными штырями в корпусе, розетку с гнездами в корпусе, болтовое соединение вилки с розеткой. В него введены два направляющих штыря в корпусе вилки и два отверстия под них в корпусе розетки. В болтовом соединении выполнены две идентичные втулки, заармированные в корпусе вилки и розетки, болтовое соединение и направляющие штыри расположены по разные стороны от плоскости симметрии корпусов. В болтовое соединение введена запорная шайба. На корпусе вилки выполнен буртик. Техническим результатом является упрощение конструкции электрического соединителя и повышение его надежности. 3 ил.

Данное изобретение относится к области электротехники, а именно к устройствам для разъемного соединения нескольких электрических цепей.

Известен электрический соединитель, содержащий вилку с контактными штырями и розетку с гнездами [1].

Наиболее близким по технической сущности является электрический соединитель [2], содержащий вилку с контактными штырями в корпусе и розетку с гнездами в корпусе, болтовое соединение вилки с розеткой, для которого в корпусе вилки выполнено первое отверстие, в корпусе розетки выполнено второе отверстие, причем корпуса и вилки, и розетки выполнены с параллельными друг другу внешними основными плоскостями, параллельными продольным осям контактных штырей и гнезд.

Недостатком такого электрического соединителя является сложность его конструкции.

Техническим результатом изобретения является упрощение конструкции электрического соединителя и повышение его надежности.

Данный технический результат достигается в электрическом соединителе, содержащем вилку с контактными штырями в корпусе и розетку с гнездами в корпусе, болтовое соединение вилки с розеткой, для которого в корпусе вилки выполнено первое отверстие, в корпусе розетки выполнено второе отверстие, причем корпуса и вилки, и розетки выполнены с параллельными друг другу внешними основными плоскостями, параллельными продольным осям контактных штырей и гнезд, тем, что по одну сторону от параллельной внешним основным плоскостям корпусов первой плоскости симметрии с одной стороны корпуса вилки запрессован первый направляющий штырь, с другой стороны корпуса вилки запрессован второй направляющий штырь, в корпусе розетки напротив первого направляющего штыря выполнено третье отверстие, а напротив второго направляющего штыря выполнено четвертое отверстие, первое и второе отверстия в корпусе вилки и в корпусе розетки выполнены по другую сторону от первой плоскости симметрии, оси первого и второго отверстий расположены во второй плоскости симметрии, перпендикулярной первой плоскости симметрии и параллельной продольным осям контактных штырей и гнезд, соосно с первым отверстием в корпус вилки заармирована первая втулка, соосно с вторым отверстием в корпус розетки заармирована вторая втулка, первая и вторая втулки выполнены идентичными по конфигурации и размерам с центральным резьбовым отверстием, размер по продольным осям контактных штырей и гнезд втулок выполнен меньшим размера корпуса вилки, первая втулка установлена в корпусе вилки с образованием промежутка между торцом втулки и гранью корпуса, соприкасающейся с гранью розетки, болт выполнен с проходящей через резьбовое отверстие первой втулки гладкой частью и свинченной с резьбовым отверстием второй втулки резьбовой частью, в промежутке между торцом первой втулки и гранью корпуса вилки на гладкой части болта установлена запорная шайба, на внешней грани корпуса вилки выполнен буртик кольцевой формы, внешняя и внутренняя поверхности буртика соосны с первым отверстием в корпусе вилки, головка болта установлена внутри буртика.

Путем выполнения первой и второй втулок в корпусах вилки и розетки одинаковыми по конфигурации и размерам обеспечивается более простое выполнение электрического соединителя за счет унификации деталей.

Выполнением третьего и четвертого отверстий в корпусе розетки достигается более простое выполнение электрического соединителя вследствие устранения специальных деталей для соединения вилки с розеткой посредством направляющих штырей.

Посредством расположения направляющих штырей в корпусе вилки и третьего и четвертого отверстий в корпусе розетки по одну сторону от первой плоскости симметрии, а болтового соединения по другую сторону от первой плоскости симметрии обеспечивается повышение надежности электрического соединителя, так как исключается деформация контактных штырей при соединении и разъединении вилки с розеткой.

Путем установки запорной шайбы на гладкой части болта повышается надежность электрического соединителя, так как исключается деформация контактных штырей при разъединении вилки с розеткой вследствие того, что обеспечивается их отсоединение только посредством болтового соединения.

Выполнение буртика на корпусе вилки повышает надежность электрического соединителя за счет устранения повреждения электрических цепей при соединении вилки с розеткой и их разъединении.

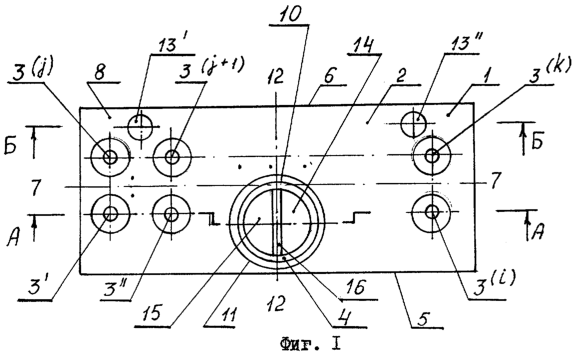

На фиг.1 представлен общий вид электрического соединителя, на фиг.2 – разрез электрического соединителя по А-А, на фиг.3 – разрез электрического соединителя по Б-Б.

В корпусе 1 вилки 2 (фиг.1) электрического соединителя выполнены контактные штыри 3′, 3”…3⁽ⁱ⁾ первого ряда и контактные штыри 3^(j)…3^(j+1)…3^(k) n-го ряда. В корпусе 1 образовано первое отверстие 4. Внешние основные плоскости 5,6 корпуса 1 параллельны друг другу, а первая плоскость симметрии 7-7 параллельна внешним основным плоскостям 5 и 6. На грани 8 корпуса 1 образован буртик 9 кольцевой формы, внутренняя поверхность 10 и внешняя поверхность 11 которого соосны с первым отверстием 4, ось которого расположена по одну сторону от первой плоскости симметрии 7-7 на второй плоскости симметрии 12-12, перпендикулярной первой плоскости симметрии 7-7. Таким образом буртик 9 расположен по одну сторону от первой плоскости симметрии 7-7. По другую сторону от плоскости симметрии 7-7 расположены первый направляющий штырь 13′ и второй направляющий штырь 13”, находящиеся по разные стороны от второй плоскости симметрии 12-12. В электрический соединитель вставлен болт 14, имеющий головку 15 со шлицом 16.

В корпусе 1 вилки 2 (фиг.2) заармирована первая втулка 17′, в которой выполнено резьбовое отверстие 18′. Между торцом 19 первой втулки 17′ и гранью 20 корпуса 1 образован промежуток 21.

В корпусе 22 розетки 23 выполнены гнезда 24′, 24”…24⁽ⁱ⁾ первого ряда, соответствующего первому ряду контактных штырей 3′, 3”…3⁽ⁱ⁾. В корпусе 22 образовано второе отверстие 25 соосное с первым отверстием 4 в корпусе 1. В корпус 22 заармирована вторая втулка 17” с резьбовым отверстием 18”.

Продольные оси 26′-26′, 26”-26”…26⁽ⁱ⁾-26⁽ⁱ⁾ контактных штырей 3′, 3”…3⁽ⁱ⁾ и гнезд 24′, 24”…24⁽ⁱ⁾ параллельны первой плоскости симметрии 7-7.

Болт 14 имеет гладкую часть 27 и резьбовую часть 28. Головка болта 14 расположена внутри буртика 9, гладкая часть 27 входит в резьбовое отверстие 18′ первой втулки 17′, а резьбовая часть 28 свинчена с резьбовым отверстием 18” во второй втулке 17”. В промежутке 21 в корпусе 1 на гладкой части 27 установлена запорная шайба 29.

Первый направляющий штырь 13′ (фиг.3) запрессован в корпус 1 вилки 2 своей частью 30 от грани 8 до грани 20 и входит в образованное в корпусе 22 розетки третье отверстие 31′ своей частью 32, имеющей конусный наконечник 33. Второй направляющий штырь 13” запрессован в корпус 1 своей частью 34 и входит в четвертое отверстие 31” своей частью 35 с конусным наконечником 36.

При соединении вилки 2 с розеткой 23 конусный наконечник 33 первого направляющего штыря 13′ входит в третье отверстие 31′ в корпусе 22, конусный наконечник 36 второго направляющего штыря 13” входит в четвертое отверстие 31”, резьбовая часть 28 болта 14 начинает свинчиваться с резьбовым отверстием 18” во второй втулке 17”. Головка 15 болта 14 опирается на первую втулку 17′ и корпус 1 вилки 2 перемещается до тех пор, пока грань 20 корпуса 1 не упрется в грань корпуса 22 розетки 23. При этом контактный штырь 3′ соединяется с гнездом 24′, контактный штырь 3” соединяется с гнездом 24” и далее контактный штырь 3⁽ⁱ⁾ первого ряда штырей соединяется с гнездом 24⁽ⁱ⁾, контактные штыри 3^(j)…3^(k) n-го ряда штырей соединяются с соответствующими гнездами. Таким образом обеспечивается однозначное соединение электрических цепей посредством электрического соединителя.

При отсоединении вилки 2 от розетки 23 резьбовая часть 28 болта 14 опирается на запорную шайбу, которая нажимает на торец 19 первой втулки 17′. В результате вилка 2 выходит из розетки 23.

Буртик 9 защищает электрические цепи от повреждения при выскальзывании отвертки из шлица 16 болта 14 при операциях соединения или отсоединения вилки 2 с розеткой 23.

Источники информации

1. Авторское свидетельство СССР №657492 кл. H 01 R 13/645. Штепсельный разъем. 1979 г.

2. Патент США №5533909 НКИ 439-381, МКИ H 01 R 13/621. Электрический соединитель. 1996 г.

Формула изобретения

Электрический соединитель, содержащий вилку с контактными штырями в корпусе и розетку с гнездами в корпусе, болтовое соединение вилки с розеткой, для которого в корпусе вилки выполнено первое отверстие, в корпусе розетки выполнено второе отверстие, причем корпуса и вилки, и розетки выполнены с параллельными друг другу внешними основными плоскостями, параллельными продольным осям контактных штырей и гнезд, отличающийся тем, что по одну сторону от параллельной внешним основным плоскостям корпусов первой плоскости симметрии с одной стороны корпуса вилки запрессован первый направляющий штырь, с другой стороны корпуса вилки запрессован второй направляющий штырь, в корпусе розетки напротив первого направляющего штыря выполнено третье отверстие, а напротив второго направляющего штыря выполнено четвертое отверстие, первое и второе отверстия в корпусе вилки и в корпусе розетки выполнены по другую сторону от первой плоскости симметрии, оси первого и второго отверстий расположены во второй плоскости симметрии, перпендикулярной первой плоскости симметрии и параллельной продольным осям контактных штырей и гнезд, соосно с первым отверстием в корпус вилки заармирована первая втулка, соосно с вторым отверстием в корпус розетки заармирована вторая втулка, первая и вторая втулки выполнены идентичными по конфигурации и размерам с центральным резьбовым отверстием, размер по продольным осям контактных штырей и гнезд втулок выполнен меньшим размера корпуса вилки, первая втулка установлена в корпусе вилки с образованием промежутка между торцом втулки и гранью корпуса, соприкасающейся с гранью розетки, болт выполнен с проходящей через резьбовое отверстие первой втулки гладкой частью и свинченной с резьбовым отверстием второй втулки резьбовой частью, в промежутке между торцом первой втулки и гранью корпуса вилки на гладкой части болта установлена запорная шайба, на внешней грани корпуса вилки выполнен буртик кольцевой формы, внешняя и внутренняя поверхности буртика соосны с первым отверстием в корпусе вилки, головка болта установлена внутри буртика.

РИСУНКИ
