(21), (22) Заявка: 2004113020/12, 27.04.2004
(24) Дата начала отсчета срока действия патента:
27.04.2004
(45) Опубликовано: 27.09.2005
(56) Список документов, цитированных в отчете о поиске:
RU 2021586 C1, 15.10.1994. SU 1268997 A1, 07.11.1986. SU 1730424 А1, 30.04.1992. RU 2100593 C1, 27.12.1997.
Адрес для переписки:
452320, Республика Башкортостан, г. Дюртюли, ул. Ленина, 9, ООО НГДУ “Чекмагушнефть”, ЦНИПР, И.З. Денисламову
|
(72) Автор(ы):
Шайдуллин Ф.Д. (RU), Денисламов И.З. (RU), Назмиев И.М. (RU), Ситдиков И.Ф. (RU)
(73) Патентообладатель(и):
Общество с ограниченной ответственностью “Нефтегазодобывающее управление “Чекмагушнефть” (ООО “НГДУ “Чекмагушнефть”) (RU)
|
(54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ИЗ ТРУБОПРОВОДА
(57) Реферат:
Изобретение может быть использовано для отбора проб жидкости из трубопроводов для поинтервального отбора проб по сечению трубопровода. Устройство для отбора проб из трубопровода содержит пробозаборную трубку с запорным краном и корпус с сальником, смонтированные на трубопроводе. Пробозаборная трубка дополнена гибким армированным шлангом с втулкой из ферромагнетика на входе. Участок трубопровода в зоне пробозаборного устройства выполнен из диамагнетика или парамагнетика и с внешней стороны дополнен постоянным магнитом с возможностью свободного перемещения по периметру трубопровода. Сальник выполнен в виде торцевой прокладки. Изобретение обеспечивает отбор проб жидкости и газа с пристенной области сечения трубопровода. 1 ил.
Предлагаемое изобретение относится к пробоотборникам жидкости и газа из трубопровода, а именно к устройствам для поинтервального отбора проб по сечению трубопровода.
Известен пробоотборник, содержащий пробозаборную трубку, способную перемещаться через сальник корпуса в сечении трубопровода и силовой механизм для перемещения пробозаборной трубки (А.С. №1536240 МПК7: G 01 N 1/10, 1990). Устройство имеет сложную конструкцию и не позволяет отбирать пробу с заданной точки сечения трубопровода.
Известно устройство для отбора проб из трубопровода, содержащее пробоотборную трубку с возможностью фиксированного перемещения в поперечном сечении трубопровода, сальниковый узел с запорным элементом и привод для перемещения трубки (Патент РФ №2087891 МПК7: G 01 N 1/10, 1997). Устройство требует высокой квалификации обслуживающего персонала и постоянного надзора за гидравлической системой и сальниковым узлом. Устройство не обеспечивает отбора проб жидкости и газа с пристенной области трубопровода.
Наиболее близким устройством того же назначения является пробоотборник, содержащий Г-образную пробозаборную трубку с запорным вентилем, сальниковый узел с корпусом (Патент РФ №2021586, МПК7: G 01 N 1/10, 1994). При повороте трубки в пределах 180° проба отбирается с любого уровня вертикальной плоскости, проходящей через ось трубопровода. Устройство не позволяет отбирать пробы жидкости и газа с пристенной области трубопровода между нижней и верхней образующими внутренней поверхности трубопровода. Такие пробы необходимы для оценки характера течения газожидкостной смеси в трубопроводе и определения наличия или отсутствия пристенного слоя жидкости с вязкостью, отличной от вязкости общего потока.
Вторым недостатком пробоотборника является наличие сальника, который требует определенного контроля и обслуживания.
Цель изобретения – упрощение конструкции с возможностью отбора проб жидкости и газа с пристенной области сечения трубопровода. Эта цель достигается тем, что известное пробоотборное устройство, содержащее пробозаборную трубку с запорным краном, корпус с сальником, смонтированные к трубопроводу, отличается тем, что пробозаборная трубка дополнена гибким армированным шлангом со втулкой из ферромагнетика на входе, участок трубопровода в зоне пробоотборного устройства выполнен из диамагнетика или парамагнетика и с внешней стороны дополнен постоянным магнитом с возможностью свободного перемещения по периметру трубопровода, а сальник заменен на торцевую прокладку.

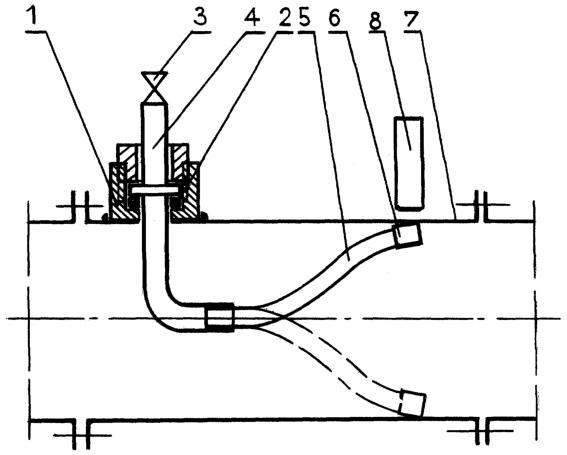

Устройство для отбора проб изображено на чертеже, содержит корпус 1, торцевую прокладку 2, пробозаборную трубку, состоящую из жесткой Г-образной части 4 и гибкой части 5. Г-образная часть трубки имеет запорный кран 3, а вход гибкой части трубки 5 снабжен втулкой 6 из ферромагнетика. Участок трубопровода в зоне пробоотборного устройства выполнен в форме катушки 7 из диамегнетика или парамагнетика и с внешней стороны снабжен постоянным магнитом 8. Место соединения Г-образной и гибкой частей пробозаборной трубки находится на оси трубопровода.
Устройство для отбора проб устанавливается, как правило, на горизонтальном участке трубопровода фланцевым или сварочным соединением и работает следующим образом.
При удалении магнита 8 от катушки 7 вход в пробозаборную трубку будет находиться на нижней образующей катушки. Для отбора пробы с этой точки сечения трубопровода следует открыть запорный кран 3. Для отбора пробы из любой другой пристенной области трубопровода в зоне перемещения втулки 6 необходимо к этой области прижать магнит 8. Сила магнитного притяжения зафиксирует втулку 6 напротив магнита 8. Отбор пробы из этой пристенной области осуществляется после открытия крана 3.
В предложенном пробоотборном устройстве получено новое техническое решение – возможность отбора пробы из пристенной зоны трубопровода при отсутствии сальникового устройства и неподвижности жесткой части пробозаборной трубки.
Технико-экономическая эффективность устройства для отбора проб из трубопровода образуется за счет использования информации о свойствах жидкости и газа в пристенной области трубопровода и отсутствия затрат на обслуживание сальникового устройства известных пробоотборников.
Формула изобретения
Устройство для отбора проб из трубопровода, содержащее пробозаборную трубку с запорным краном, корпус с сальником, смонтированные на трубопроводе, отличающееся тем, что пробозаборная трубка дополнена гибким армированным шлангом с втулкой из ферромагнетика на входе, участок трубопровода в зоне пробозаборного устройства выполнен из диамагнетика или парамагнетика и с внешней стороны дополнен постоянным магнитом с возможностью свободного перемещения по периметру трубопровода, а сальник заменен на торцевую прокладку.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.04.2006
Извещение опубликовано: 27.04.2007 БИ: 12/2007
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.04.2006
Извещение опубликовано: 20.06.2007 БИ: 17/2007
|
