Патент на изобретение №2261396

(54) СПОСОБ ВЫТЕСНЕНИЯ ПРИРОДНОГО ГАЗА ИЗ УЧАСТКА ГАЗОПРОВОДА, ПОДЛЕЖАЩЕГО РЕМОНТУ

(57) Реферат:

Изобретение относится к области эксплуатации и ремонта действующих магистральных газопроводов, преимущественно больших диаметров. Способ вытеснения природного газа из участка действующего газопровода, подлежащего ремонту, заключается в том, что с обеих сторон ремонтируемого участка перекрывают доступ в него природного газа из действующего газопровода и удаляют находящийся в нем под давлением природный газ, для чего в ремонтируемый участок вводят поршни-разделители сред и располагают их в конце ремонтируемого участка по направлению движения природного газа в газопроводе, а удаление газа осуществляют путем перекачки его из ремонтируемого участка в параллельно действующий газопровод или ремонтируемый действующий газопровод на участке, находящемся за местом перекрытия в ремонтируемый участок доступа газа, при этом при помощи поршней-разделителей сред, между которыми создают прослойку из инертного газа, осуществляют поджатие газа путем перемещения их в начало ремонтируемого участка для обеспечения полной его перекачки. Техническим результатом изобретения является сохранение экологии окружающей среды и обеспечение безопасности проведения ремонтных работ, а также предотвращение потерь природного газа. 1 ил.

Изобретение относится к области эксплуатации и ремонта действующих магистральных газопроводов преимущественно больших диаметров.

Известен способ вытеснения остатков воды из трубопровода, включающий установку поршня-разделителя и нагнетание воздуха в полость трубопровода до поршня разделителя, его перемещение с остаточным количеством воды с помощью поршня-разделителя, который приводят в движение давлением, создаваемым компрессорной станцией. При этом способе основная вода удаляется из участка трубопровода путем свободного слива в окружающую среду (SU 1513299 A1, F 17 D 3/08, 07.10.1989).

Наиболее близким к данному изобретению является известный способ вытеснения природного газа из участка действующего газопровода, подлежащего ремонту, при котором с обеих сторон ремонтируемого участка перекрывают доступ в него природного газа из действующего газопровода и удаляют находящийся в нем под давлением природный газ. (Типовая инструкция по безопасному ведению огневых работ на газовых объектах Мингазпрома.1989, 03.08.1988, с.18 п.2.3. 11-2.13.14). Газ из газопровода сбрасывают в атмосферу через свечу до остаточного давления, обеспечивающего на участке газопровода безопасное выполнение работ, равное 100-500 Па, в зависимости от диаметра газопровода. Во избежание попадания воздуха в газопровод и образования взрывоопасной смеси снижение давления газа на участке газопровода, подлежащего ремонту, ниже 100 Па не допускается. Контроль замеров концентрации газа в воздухе рабочей зоны выполняют экспресс – газоанализаторами. Одним из недостатков этого способа является то, что при выбросе газа в атмосферу остается опасность возникновения взрыва в зоне выполнения огневых ремонтных работ, в результате чего могут быть человеческие жертвы или разрушения. Другим недостатком является загрязнение атмосферы, образование парникового эффекта, нарушение экологического равновесия в окружающей среде. Кроме того, при использовании известного способа происходит потеря большого количества товарного природного газа.

Задачей данного изобретения является сохранение экологии окружающей среды, обеспечение безопасности проведения ремонтных работ, а также предотвращение потерь природного газа.

Для этого в способе вытеснения природного газа из участка действующего газопровода, подлежащего ремонту, при котором с обеих сторон ремонтируемого участка перекрывают доступ в него природного газа из действующего газопровода и удаляют находящийся в нем под давлением природный газ, сначала в ремонтируемый участок вводят поршни-разделители сред и располагают их в конце ремонтируемого участка по направлению движения природного газа в газопроводе, а удаление газа осуществляют путем перекачки его из ремонтируемого участка в параллельно действующий газопровод или ремонтируемый действующий газопровод на участке, находящемся за местом перекрытия в ремонтируемый участок доступа газа, при этом при помощи поршней-разделителей сред, между которыми создают прослойку из инертного газа, осуществляют поджатие газа путем перемещения их в начало ремонтируемого участка для обеспечения полной его перекачки.

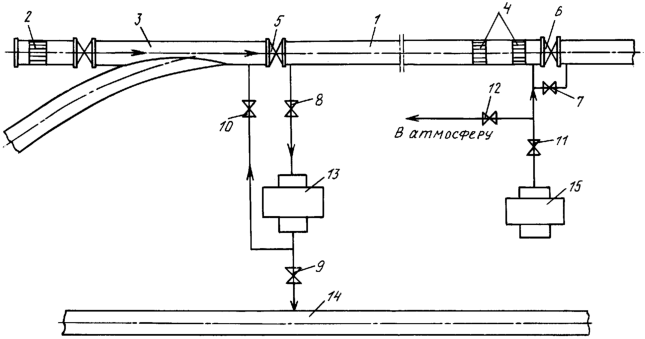

На чертеже представлена схема осуществления способа.

Для освобождения ремонтируемого участка 1 действующего газопровода 3 от транспортируемого природного газа через ближайшую к нему камеру 2 приема и пуска очистных устройств в газопровод, подлежащий ремонту, запассовывают поршни-разделители сред 4, которые перемещают при помощи потока природного газа, транспортируемого в газопроводе через первую по ходу движения газа открытую магистральную задвижку 5. Проходят весь участок 1, подлежащий ремонту, до упора в закрытую конечную магистральную задвижку 6 этого участка 1 газопровода 3. Транспортируемый природный газ пропускают через открытую задвижку 7 байпасной линии конечной магистральной задвижки 6. Открывают задвижку 8, 9 или 10, включают насосно-компрессорную установку 13 и производят перекачку природного газа из полости ремонтируемого участка 1 газопровода 3 в параллельно действующий газопровод 14 или в газопровод 3 на участке, расположенном перед задвижкой 5 по ходу перекачки газа по газопроводу 3. В полость между поршнями-разделителями сред 4 закачивают из какого-либо источника (на схеме не показан) инертный газ, например азот, и создают некоторый объем инертного газа между поршнями-разделителями сред 4 для обеспечения невозможности проникновения воздуха через негерметичность поршней-разделителей сред 4 со стенками газопровода 1, что в свою очередь предотвращает перемешивание воздуха с вытесняемым природным газом, смесь которых является взрывоопасной. При падении давления газа в участке 1 газопровода для поддержания темпа перекачки газа из участка 1 в нитку газопровода 14 или газопровод 3 открывают задвижку 11, включают воздушно-компрессорную установку 15 и давлением воздуха перемещают поршни-разделители сред 4 совместно с находящимся между ними инертным газом по участку 1 газопровода, создавая необходимый подпор перекачиваемого природного газа на входе насосно-компрессорной установки 13. Процесс перекачки природного газа из участка 1 газопровода будет происходить до полного его перекачивания в полость параллельно действующего газопровода 14 или в собственный газопровод 3, вплоть до момента, когда поршни-разделители сред 4 упрутся в магистральную задвижку 5.Таким образом, вся полость участка 1 газопровода освобождена от природного газа. После закрывают задвижки 8-11, отключают насосно-компрессорную установку 13, воздушно-компрессорную установку 15, открывают задвижку 12 и стравливают воздух из полости участка 1 газопровода в атмосферу. После падения давления в нем до атмосферного участок 1 готов для проведения на нем любых ремонтных работ. Предлагаемая технология вытеснения природного газа позволяет полностью очистить ремонтируемый участок газопровода от природного газа, при этом вытесняемый газ возвращается обратно в действующий газопровод, что уменьшает его потери при ремонте. Кроме того, в окружающую среду выпускают воздух, что не оказывает вредного влияния на экологию.

Формула изобретения

Способ вытеснения природного газа из участка действующего газопровода, подлежащего ремонту, при котором с обеих сторон ремонтируемого участка перекрывают доступ в него природного газа из действующего газопровода и удаляют находящийся в нем под давлением природный газ, отличающийся тем, что в ремонтируемый участок вводят поршни-разделители сред и располагают их в конце ремонтируемого участка по направлению движения природного газа в газопроводе, а удаление газа осуществляют путем перекачки его из ремонтируемого участка в параллельно действующий газопровод или ремонтируемый действующий газопровод на участке, находящемся за местом перекрытия в ремонтируемый участок доступа газа, при этом при помощи поршней-разделителей сред, между которыми создают прослойку из инертного газа, осуществляют поджатие газа путем перемещения их в начало ремонтируемого участка для обеспечения полной его перекачки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.04.2007

Извещение опубликовано: 27.02.2008 БИ: 06/2008
