Патент на изобретение №2261309
|
||||||||||||||||||||||||||
(54) ПЛИТА ПЕРЕКРЫТИЯ
(57) Реферат:
Изобретение относится к области строительства и может быть использовано в перекрытиях общественных и гражданских зданий малой этажности. Задача изобретения – повышение прочности, жесткости, трещиностойкости плиты и снижение трудозатрат ее изготовления. Для решения поставленной задачи в плите перекрытия из ячеистого бетона, армированной в продольном направлении стержневой арматурой, новым является то, что плита армирована тонкостенным сталефибробетонным элементом с продольным каналом, нижняя часть элемента совмещена с нижней поверхностью плиты, верхняя часть образована выпуклой поверхностью, соединенной с нижней частью элемента посредством ребер, в каждом из которых размещена продольная стержневая арматура. 3 ил.
Изобретение относится к области строительства и может быть использовано в перекрытиях общественных и гражданских зданий малой этажности. Известна панель ограждения с горизонтальными стенками и перегородками, образующими каналы, заполненные утеплителем, причем перегородки выполнены по цилиндрической поверхности с образованием сводов или арок [1]. Недостатком известной панели является высокая трудоемкость изготовления в связи с ее сложной конфигурацией, требующей сложной и дорогостоящей оснастки. Известна панель покрытия, которая по технической сущности и достигаемому результату близка к заявляемой, поэтому принята в качестве прототипа. Известная панель включает плиту из газопенобетона, армированную в продольном направлении полимербетонными брусками с размещенными в них металлическими стержнями [2]. Недостатками прототипа являются его малая прочность, жесткость и недостаточная трещиностойкость в связи с дискретным расположением армирующих элементов, что ограничивает область применения панели, в частности для плит перекрытия. Задача изобретения – повышение прочности, жесткости, трещиностойкости плиты и снижение трудозатрат ее изготовления. Для решения поставленной задачи в плите перекрытия из ячеистого бетона, армированной в продольном направлении стержневой арматурой, новым является то, что плита армирована тонкостенным сталефибробетонным элементом с продольным каналом, нижняя часть элемента совмещена с нижней поверхностью плиты, верхняя часть образована пространственной поверхностью, соединенной с нижней частью элемента посредством ребер, в каждом из которых размещена продольная стержневая арматура. На фиг.1 изображена плита перекрытия, общий вид; на фиг.2 – сечение А-А на фиг.1 (вариант выполнения элемента); на фиг.3 – сечение А-А на фиг.1 (вариант выполнения элемента). Плита из ячеистого бетона 1 содержит тонкостенный сталефибробетонный элемент 2 с продольным каналом 3, нижняя часть 4 элемента совмещена с нижней поверхностью плиты перекрытия. Верхняя часть элемента образована пространственной поверхностью, выполненной, например, в виде оболочки 5 или складки 6. В ребрах 7, соединяющих верхнюю и нижнюю части элемента, установлена продольная стержневая арматура 8. В опалубку, предназначенную для изготовления плиты перекрытия, устанавливают тонкостенный сталефибробетонный элемент 2 с продольной стержневой арматурой 8 в ребрах 7, а затем заливают ячеисто-бетонную смесь 1 с плотностью Особенности пространственной работы плиты перекрытия заключаются в следующем. Основную нагрузку воспринимает тонкостенный элемент 2 с продольным каналом 3. Верхняя часть элемента 2, выполненная в виде выпуклой поверхности 5 или 6, позволяет воспринимать значительные усилия при невысокой материалоемкости. Нижняя часть 4 элемента 2, совмещенная с нижней поверхностью плиты перекрытия и выполненная в виде сплошного сталефибробетонного плоского листа, работает как затяжка и обеспечивает необходимую трещиностойкость плиты перекрытия. Наличие ребер 7 с продольной арматурой 8 позволяет, во-первых, объединить верхнюю 5 или 6 и нижнюю 4 части элемента в совместную работу, во-вторых – дополнительно повысить прочность, жесткость и трещиностойкость плиты перекрытия без увеличения ее материалоемкости. Использование в качестве утеплителя теплоизоляционно-конструкционного ячеистого бетона 1, заполняющего, в том числе, и продольный канал 3 тонкостенного элемента 2, обеспечивает необходимые тепло-, звукоизоляционные свойства и дополнительно повышает прочность и жесткость плиты перекрытия. Источники информации 1. Авторское свидетельство СССР №1073406, кл. Е 04 С 2/26. 2. Авторское свидетельство СССР №718572, кл. Е 04 С 2/02 (прототип).
Формула изобретения
Плита перекрытия, включающая плиту из ячеистого бетона, армированную в продольном направлении стержневой арматурой, отличающаяся тем, что плита армирована тонкостенным сталефибробетонным элементом с продольным каналом, нижняя часть элемента совмещена с нижней поверхностью плиты, верхняя часть образована выпуклой поверхностью, соединенной с нижней частью элемента посредством ребер, в каждом из которых размещена продольная стержневая арматура.

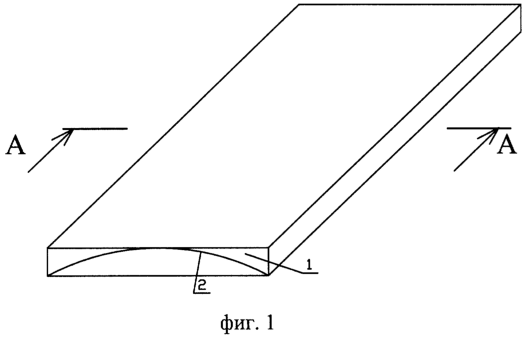

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 21.04.2006
Извещение опубликовано: 27.04.2007 БИ: 12/2007
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 21.04.2006
Извещение опубликовано: 20.06.2007 БИ: 17/2007
|
||||||||||||||||||||||||||
=500÷800 кг/м3, которая заполняет, в том числе, и продольный канал 3 элемента 2.
