Патент на изобретение №2261307
|
||||||||||||||||||||||||||
(54) ВОДОСБОРНАЯ ГАЛЕРЕЯ
(57) Реферат:
Изобретение относится к водоснабжению и касается сооружений для забора и транспортировки подземных вод. Техническим результатом является повышение эффективности работы галереи с одновременным повышением качества очистки забираемой воды. Водосборная галерея выполняется из естественного камня без цементирующего раствора в виде конструкции арочного типа со сводом полусферической формы и устанавливается на подстилающем водоупоре. 1 ил.
(56) (продолжение): CLASS=”b560m”АБРАМОВ С.К. и др. Дренаж промышленных площадок и городских территорий. М.: Государственное издательство литературы по строительству и архитектуре, 1954, с.171-172.
Изобретение относится к водоснабжению и касается сооружений для забора и транспортировки подземных вод. Известны траншейные водосборы с засыпкой камнем или щебнем (дрена) – Н.Н.Абрамов. Водоснабжение: Учебник для вузов.-3-е изд. М.: Стройиздат, 1982, стр.192. Низкая эффективность данного типа сооружений обусловлена создающимся турбулентным движением потока по всей длине сооружения, который разрушает стенки и перетекает в нижележащие водоносные горизонты. Из того же источника известны трубчатые водосборы, представляющие собой керамические, бетонные или железобетонные трубы круглого или оваидального сечения с фильтрующей обсыпкой вокруг них. Данный тип сооружений не гармонирует с природной средой (инородный материал, посторонние органолептические качества воды). В трубе необходимо создавать искусственные приемные отверстия, что влечет дополнительную трудоемкость. В качестве наиболее близкого аналога может быть принята водосборная галерея, выполненная из естественного камня без цементирующего раствора в виде конструкции арочного типа со сводом полусферической формы – Галин С.С. и др. Каменные работы и облицовка естественным камнем, Москва, Ленинград, Госстройиздат, 1939, с.104-106. Недостатком этого решения является то, что этот водосбор состоит из нижней бетонной части. Техническим результатом, достигаемым настоящим изобретением, является повышение эффективности работы галереи с одновременным повышением качества очистки забираемой воды. Данный технический результат достигается тем, что водосборная галерея, выполненная из естественного камня без цементирующего раствора в виде конструкции арочного типа со сводом полусферической формы, устанавливается на подстилающем водоупоре. Изобретение поясняется чертежом, где изображена предложенная водосборная галерея в разрезе. Водосборная галерея 1 представляет собой конструкцию арочного типа со сводом полусферической формы, выполненную из естественного камня без цементирующего раствора и установленную на подстилающем водоупоре 2. По горизонтальной трубе 3 вода из галереи 1 подается в водоприемную камеру 4. Галерея обложена фильтрующей обсыпкой 5. Ниже приведен пример, иллюстрирующий изобретение. Водосборная галерея 1 возводится арочного типа с полусферической формой поверхности свода. При таком устройстве давление грунта передается на основание, а сама конструкция сжимается и становится прочнее. Фильтрация воды осуществляется через фильтрующую обсыпку 5 и через естественные щели различной величины в каменных стенах галереи. Далее по горизонтальной трубе 3, установленной на подстилающем водоупоре 2, вода из галереи 1 самотеком поступает в водоприемную камеру 4. В связи с тем, что материал галереи – камень, то он естественно гармонирует с природной средой, не нарушает органолептические качества воды. Кроме того, т.к. удельная площадь фильтрационных щелей, приходящаяся на единицу фильтруемой площади галереи, в предложенной конструкции значительно выше, чем в известных конструкциях, то производительность и эффективность работы предложенной галереи выше.
Формула изобретения
Водосборная галерея, выполненная из естественного камня без цементирующего раствора в виде конструкции арочного типа со сводом полусферической формы, отличающаяся тем, что она устанавливается на подстилающем водоупоре.

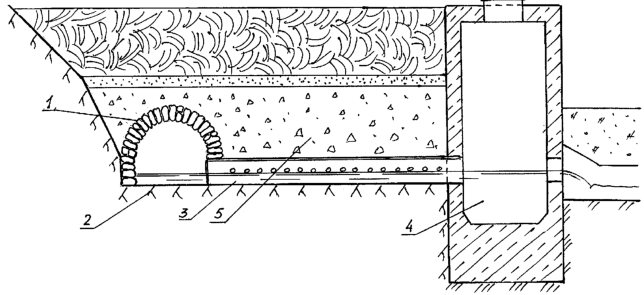

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 22.04.2006
Извещение опубликовано: 27.04.2007 БИ: 12/2007
