Патент на изобретение №2261157
|
||||||||||||||||||||||||||
(54) ЦИЛИНДРИЧЕСКАЯ ФРЕЗА
(57) Реферат:
Изобретение относится к области металлообработки, инструментальной промышленности. Фреза содержит режущие зубья, стружечные канавки, образующие передние поверхности лезвий зубьев, снабженных ленточками по задней поверхности. Для обеспечения возможности реверсивного фрезерования лезвия расположены с обеих сторон зубьев и имеют общую заднюю поверхность, сопрягаемую с ленточками. Стружечные канавки могут быть выполнены симметричной формы или асимметричной формы и с неодинаковым профилем боковых стенок. Задняя поверхность зубьев может быть выполнена плоской, или вогнутой, или канавочной формы. 5 з.п. ф-лы, 7 ил.
Предлагаемое изобретение относится к области металлообработки, к инструментальной промышленности. Известна цилиндрическая фреза, содержащая режущие зубья, образованные винтовыми стружечными канавками разного направления [1]. Перекрещивающиеся канавки определяют шахматное расположение зубьев, что обеспечивает равномерное фрезерование. Данная фреза относится к инструментам одностороннего резания и может работать только в одном направлении вращения. Известна цилиндрическая фреза, содержащая винтовые режущие зубья с ленточками по задней поверхности и винтовые стружечные канавки, образующие передние поверхности лезвий зубьев [2]. Данная фреза принята за прототип. Отличаясь конструктивной простотой и равномерностью резания, она не обеспечивает фрезерование в любом направлении вращения. Технический результат данного изобретения состоит в возможности реверсивного резания – фрезерования в противоположных направлениях вращения. Указанный технический результат достигается тем, что в цилиндрической фрезе лезвия расположены с обеих сторон каждого зуба и имеют общую заднюю поверхность. Стружечные канавки могут быть симметричной и асимметричной формы, а задние поверхности зубьев – плоскими, вогнутыми или канавочными. На фиг.1 изображена реверсивная цилиндрическая фреза с прямыми зубьями, имеющими плоские задние поверхности; на фиг.2 – то же с винтовыми зубьями, имеющими канавочные задние поверхности; на фиг.3 – вид на прямозубую фрезу с торца; на фиг 4 – разрез А-А на фиг.3; на фиг.5-7 – варианты исполнения задней поверхности зубьев, вид 1 на фиг.3, увеличено. Реверсивная цилиндрическая фреза 1 имеет режущие зубья 2 и стружечные канавки 3 между ними (фиг.1-4). Стружечные канавки образуют передние поверхности 4 лезвий 5, расположенных с обеих сторон каждого зуба (фиг.3, 5-7). Переменный передний угол Задняя поверхность 6 обоих лезвий сопрягается от ленточек 7 в общую поверхность плоской (фиг.5), вогнутой (фиг.6) или канавочной на глубину h (фиг.7) формы. Соответственно увеличиваются задние углы Работа реверсивной фрезы осуществляется следующим образом (фиг.3). При вращении по часовой стрелке «n» припуск срезают правые лезвия зубьев, при вращении против часовой стрелки (штриховая линия) – левые. Ленточки неработающих лезвий выглаживают обработанную поверхность и повышают ее качество. Реверсивная фреза обладает рядом преимуществ перед обычными: повышает стойкость в 1,8-2 раза за счет удвоенного числа лезвий; расширяет технологические возможности за счет фрезерования на обратном, прежде холостом, ходе и вариаций режимов на прямом и обратном направлениях вращения. Источники информации: 1. А.с. СССР №852459, 1981 г. Цилиндрическая фреза. Формула изобретения
1. Цилиндрическая фреза, содержащая режущие зубья, стружечные канавки, образующие передние поверхности лезвий зубьев, снабженных ленточками по задней поверхности, отличающаяся тем, что лезвия расположены с обеих сторон зубьев и имеют общую заднюю поверхность, сопрягаемую с ленточками. 2. Фреза по п.1, отличающаяся тем, что стружечные канавки выполнены симметричной формы. 3. Фреза по п.1, отличающаяся тем, что стружечные канавки выполнены асимметричной формы и с неодинаковым профилем боковых стенок. 4. Фреза по любому из пп.1-3, отличающаяся тем, что задняя поверхность зубьев выполнена плоской. 5. Фреза по любому из пп.1-3, отличающаяся тем, что задняя поверхность зубьев выполнена вогнутой. 6. Фреза по любому из пп.1-3, отличающаяся тем, что задняя поверхность зубьев выполнена канавочной формы.

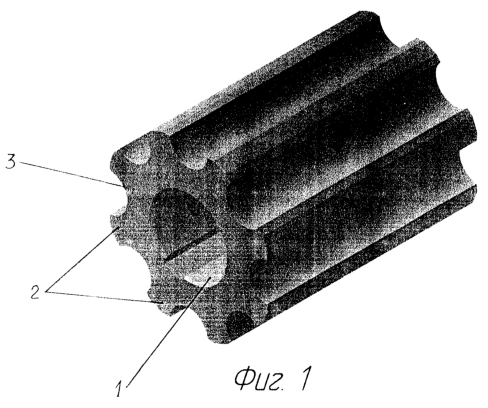

РИСУНКИ
|
||||||||||||||||||||||||||
определяется кривизной и формой стружечной канавки, которая может быть как симметричной, так и асимметричной, с различным профилем боковых стенок. Последнее предполагает различные передние углы лезвий, что позволяет работать с различными режимами в прямом и обратном направлении вращения; например, с подачей и скоростью черного фрезерования в одном направлении вращения и чистового – в другом.
, исключая ширину ленточек. Возможно и другое исполнение задней поверхности, например, в виде симметричной треугольной подточки или различных комбинаций плоскости и кривой поверхности.
