Патент на изобретение №2261120

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2261120 (13) C1
(51) МПК 7
A61M16/04
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.01.2011 – действует

(21), (22) Заявка: 2004107866/14, 17.03.2004

(24) Дата начала отсчета срока действия патента:

17.03.2004

(45) Опубликовано: 27.09.2005

(56) Список документов, цитированных в отчете о
поиске:
ЗЕНГЕР В.Г. и др, “Повреждение гортани и трахеи”, М: Медицина, 1991 ЗЕНГЕР В.Г., “Восстановительная хирургия гортани, глотки, шейного отдела трахеи и пищевода”, диссертация на соискание ученой степени доктора мед. наук, М., 1988. US 3721233 A, 20.03.1973. RU 2060033 C1, 20.05.1997. RU 2197921 С1, 10.02.2003. SU 1405832 A1, 30.06.1988.

Адрес для переписки:

129110, Москва, ул. Щепкина, 61/2, МОНИКИ, патентная группа

(72) Автор(ы):

Комарова Ж.Е. (RU),
Зенгер В.Г. (RU),
Селин В.Н. (RU),
Ашуров Закир Мадат оглы (RU),
Исаев Васиф Муса оглы (RU),
Наседкин А.Н. (RU),
Фетисов И.С. (RU),
Инкина А.В. (RU)

(73) Патентообладатель(и):

Государственное учреждение Московский областной научно-исследовательский клинический институт им. М.Ф. Владимирского (RU)

(54) ПРИСПОСОБЛЕНИЕ ДЛЯ ФОРМИРОВАНИЯ ЛАРИНГОТРАХЕАЛЬНОГО ПРОСВЕТА

(57) Реферат:

Изобретение относится к области медицинской техники и может быть использовано для формирования ларинготрахеального просвета у больных с хроническими рубцовыми стенозами гортани и трахеи. Приспособление для формирования ларинго-трахеального просвета содержит Т-образную трубку, состоящую из вертикальной части и сообщенной с ней горизонтальной части, и эластичный колпачок с окном и рядами отверстий по боковой поверхности. Вертикальная часть трубки снабжена ЦМ-пластинами. Колпачок размещен на Т-образной трубке таким образом, что горизонтальная часть трубки пропущена через окно колпачка, а ряды отверстий размещены напротив ЦМ-пластин, закрепленных на боковой поверхности вертикальной части трубки. Технический результат – ускорение процесса заживления раны. 1 ил.

Изобретение относится к области медицинской техники и может быть использовано для формирования ларинготрахеального просвета у больных с хроническими рубцовыми стенозами гортани и трахеи.

Известно приспособление для формирования ларинготрахеоального просвета, содержащее трубку с валик-тампоном (Горбунов В.А. ст. «Трубчатый эндопротез в ларингопластике после резекций гортани». Тез.1 Международного симпозиума “Пластическая и реконструктивная хирургия в онкологии.” – М., 1997. – С.189).

Данное приспособление так же, как и предложенное, используется для формирования просвета гортани и трахеи с одновременным лекарственным воздействием, что обеспечивает скорейшее заживление раны и образование просвета после проведения ларинготрахеопластики.

Недостатком этого приспособления является неудобство введения его в просвет гортани и трахеи, обусловленное значительными размерами валика-тампона и его размещением сбоку трахеотомической трубки. Кроме того, такое размещение валика не позволяет равномерно распределять лекарственный препарат по поверхности раны и тем самым осуществлять ее скорейшее выздоровление. При использовании данного устройства у пациента отсутствует возможность осуществлять дыхание через естественные дыхательные пути, что замедляет процесс выздоровления и реабилитации. Все это ограничивает использование данного приспособления у больных, перенесших ларинготрахеопластику.

Известно приспособление для формирования ларинготрахеального просвета, содержащее Т-образную трубку, состоящую из вертикальной части и сообщенной с ней горизонтальной части (Зенгер В.Г. и др. кн. «Повреждения гортани и трахеи». М.: Медицина, 1991, с.25).

Недостатком этого приспособления является отсутствие возможности осуществлять лекарственное воздействие на рану в процессе формирования ларинготрахеального просвета. Как правило, при формировании просвета с помощью данного устройства осуществляют лекарственное воздействие на поверхность раны путем орошения, при этом приспособление временно вынимают, а затем вставляют вновь. Все это дополнительно травмирует рану и замедляет процесс выздоровления больного.

В соответствии с этим поставлена задача, направленная на расширение функциональных возможностей приспособления путем одновременного равномерного лекарственного воздействия на поверхность раны в процессе формирования ларинготрахеального просвета, что существенно ускоряет процесс выздоровления.

Для решения этой задачи приспособление для формирования ларинготрахеального просвета, содержащее Т-образную трубку, состоящую из вертикальной части и сообщенной с ней горизонтальной части, дополнительно снабжено эластичным колпачком с окном и рядами отверстий по боковой поверхности, а вертикальная часть трубки снабжена ЦМ-пластинами, при этом колпачок размещен на Т-образной трубке таким образом, что горизонтальная часть трубки пропущена через окно колпачка, а ряды отверстий размещены напротив ЦМ-пластин, закрепленных на боковой поверхности вертикальной части трубки.

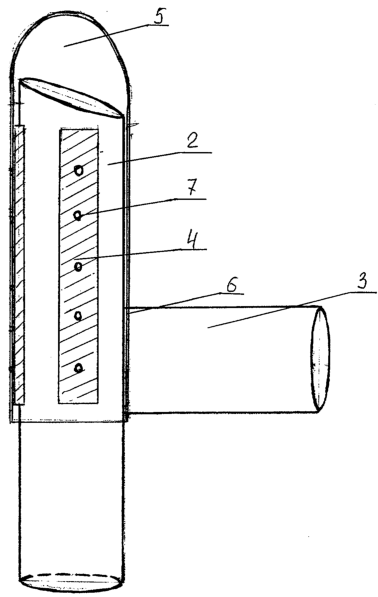

На чертеже изображено приспособление для формирования ларинготрахеального просвета.

Приспособление для формирования ларинготрахеального просвета состоит из Т-образной трубки 1, имеющей вертикальную часть 2 и сообщенную с ней горизонтальную часть 3. Вдоль вертикальной части 2 на ее наружной поверхности наклеены ЦМ-пластины 4. Приспособление содержит также эластичный колпачок 5, который выполнен с боковым окном 6 и вертикальными рядами отверстий 7 для проникновения лекарственных веществ в просвет гортани и трахеи. Отверстия 7 проделаны лазерным волокном диаметром 400 мкм. Эластичный колпачок 5 размещен на Т-образной трубке таким образом, что горизонтальная часть трубки 3 пропущена через окно 6 колпачка 5, а ряды отверстий 7 размещены напротив ЦМ-пластин, закрепленных на боковой поверхности вертикальной части трубки 2.

Устройство работает следующим образом.

Приспособление для формирования ларинготрахеального просвета устанавливают в просвет гортани и трахеи после ларинготрахеопластики. Лекарственное вещество ЦМ-пластины 4 свободно проникает через отверстия 7 в эластичном колпачке 5, попадая на внутреннюю поверхность гортани и трахеи, что обеспечивает скорейшее заживление раны после проведенной ларинготрахеопластики.

В процессе образования просвета и заживления раны обрезают верхний конец колпачка 5, чем обеспечивают восстановление дыхания через естественные дыхательные пути (при этом горизонтальную часть трубки 3 закрывают крышкой). Возможность поступления лекарственных средств в просвет гортани и трахеи сохраняется.

Использование данного приспособления обеспечит формирование просвета гортани и трахеи и одновременно с этим снизит воспалительную реакцию благодаря лекарственным веществам пластин ЦМ, что ускорит процесс заживления раны и выздоровление пациента.

Формула изобретения

Приспособление для формирования ларинготрахеального просвета, содержащее Т-образную трубку, состоящую из вертикальной части и сообщенной с ней горизонтальной части, отличающееся тем, что оно дополнительно снабжено эластичным колпачком с окном и рядами отверстий по боковой поверхности, а вертикальная часть трубки снабжена ЦМ-пластинами, при этом колпачок размещен на Т-образной трубке таким образом, что горизонтальная часть трубки пропущена через окно колпачка, а ряды отверстий размещены напротив ЦМ-пластин, закрепленных на боковой поверхности вертикальной части трубки.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.03.2006

Извещение опубликовано: 20.03.2007 БИ: 08/2007


NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 20.06.2007

Извещение опубликовано: 20.06.2007 БИ: 17/2007
