Патент на изобретение №2260925
|
||||||||||||||||||||||||||
(54) СИСТЕМА И МЕТОД ПРЕДОСТАВЛЕНИЯ УСЛУГ МОБИЛЬНОЙ ТЕЛЕФОННОЙ СВЯЗИ ПРИ ПОМОЩИ СИСТЕМЫ GBS
(57) Реферат:
Область применения Настоящее изобретение относится к системе и способу предоставления услуг мобильной телефонной связи при помощи системы CBS (сотовой приемопередающей системы) и, в частности, к системе и способу предоставления услуг мобильной телефонной связи при помощи системы CBS, которая может отдельно создавать сервисы информационного провайдера и сервисы мобильной связи и одновременно в режиме реального времени передавать такую информацию на большое количество мобильных телефонов при помощи системы CBS. Предыстория изобретения Для того чтобы одновременно передавать пакеты информации в режиме реального времени, обычно применялся метод прямой связи по некоммутируемым каналам, основанный на сервисе коротких текстовых сообщений (SMS), то есть на методе работы в режиме ожидания. Преимущество предлагаемого метода обслуживания заключается в том, что информация почти мгновенно передается на принимающий мобильный телефон абонента, что, в свою очередь, упрощает и облегчает работу операторов маркетинговых услуг. Тем не менее, при использовании обычного способа обслуживания возникает ряд проблем при одновременной передаче полезной информации в режиме реального времени в адрес более 0,5 миллионов абонентов. Кроме того, обычный способ обслуживания, являющийся способом индивидуальных передач, подразумевает высокую стоимость использования такой информации для абонентов. Таким образом, учитывая необычайно резкое увеличение числа абонентов мобильных сетей связи, чрезвычайно важным представляется создание инструментов массового маркетинга для большого количества абонентов, что в свою очередь порождает большой спрос на такие способы обслуживания, которые одновременно предоставляют огромному числу абонентов важную информацию в режиме реального времени. Описание изобретения Для решения вышеупомянутых задач и предназначено настоящее изобретение, которое представляет собой систему и способ предоставления услуг мобильной телефонной связи при помощи системы CBS, которая может отдельно создавать сервисы информационного провайдера и сервисы мобильной связи и одновременно передавать такую информацию в режиме реального времени на большое количество мобильных телефонов при помощи системы CBS. Еще одним аспектом настоящего изобретения является система предоставления услуг мобильной телефонной связи с использованием сотовой приемопередающей системы (CBS), включающая систему предоставления информации для обработки информации в виде голосовых, мультимедийных, текстовых и графических сообщений, а также систему мобильной телефонной связи для получения обработанной информации от информационной системы через сеть Интернет, а также большое количество мобильных телефонов для одновременного приема голосовой, мультимедийной, текстовой и графической информации от системы мобильной телефонной связи посредством радиосети через базовую станцию в режиме реального времени. Краткое описание чертежей На чертеже фиг.1 показана блок-схема работы системы мобильной телефонной связи в соответствии с настоящим изобретением. На чертеже фиг.2 отдельно показана блок-схема информационной системы, отраженной на чертеже фиг.1. На чертеже 3 показана блок-схема системы мобильной телефонной связи, показанной на чертеже фиг.1. На чертеже фиг.4 показана блок-схема способа предоставления услуг мобильной телефонной связи в соответствии с настоящим изобретением. На чертеже фиг.5 представлена блок-схема второго этапа, показанного на чертеже фиг.4. Наилучший вариант выполнения изобретения На фиг.1 показана система оказания услуг мобильной телефонной связи в соответствии с настоящим изобретением, которая включает информационную систему 10, систему мобильной телефонной связи 30, определенное количество мобильных телефонных терминалов 60 и радиосеть 50, которая через сеть Интернет 20 подключает вышеупомянутые системы друг к другу и к отдельной базовой станции. В соответствии с фиг.2 информационная система 10 включает выделенный сервер содержимого 11 (контентный сервер), веб-сервер 12 и маршрутизатор 13. Выделенный контентный сервер 11 обрабатывает массивы обновленной информации и подразделяет ее на голосовую, мультимедийную, текстовую и графическую информацию. Иначе говоря, выделенный контентный сервер 11 обрабатывает различные типы информации, для того чтобы в режиме реального времени поставлять полезную информацию мобильным телефонным терминалам 60 абонентов, подписавшихся на услуги мобильной информационной системы. Веб-сервер 12 создает веб-оболочку сервисов, в которой обработанная информация предоставляется системе мобильной телефонной связи 30 через сеть Интернет 20. Маршрутизатор 13 определяет наиболее эффективный путь передачи обработанной информации. В соответствии с фиг.3 система мобильной телефонной связи 30 включает маршрутизатор 31, приемопередающий сервер мобильных телефонов 32, систему автоответчика (ARS) 33, беспроводной приемопередающий Интернет-сервер 34, сотовую приемопередающую систему (CBS) 35, межсетевую шлюзовую систему (IGS) 36, межсетевой функциональный сервер (IWF) 37, выделенную сеть с коммутацией пакетов 38 и мобильный коммутационный центр (MSC) 39. В данном случае приемопередающий сервер мобильных телефонов 32, система автоответчика (ARS) 33 и беспроводной приемопередающий Интернет-сервер 34 вместе образуют приемопередающую платформу мобильной телефонной связи 40. Маршрутизатор 31 выбирает наиболее эффективный путь получения информации, обработанной и переданной от информационной системы 10. Приемопередающий сервер мобильных телефонов 32 выделяет информацию, полученную от информационной системы 10 через маршрутизатор 31, и подразделяет ее на голосовую, мультимедийную, текстовую и графическую информацию. Система автоответчика (ARS) 33 сохраняет голосовую информацию, выделенную приемопередающим сервером мобильных телефонов 32, и автоматически предоставляет голосовую информацию по запросу мобильных телефонов 60. Беспроводной приемопередающий Интернет-сервер 34 сохраняет мультимедийную информацию, выбранную приемопередающим сервером мобильных телефонов 32, и автоматически предоставляет мультимедийную информацию по запросу мобильных телефонов 60. Сотовая приемопередающая система (CBS) 35 получает и управляет текстовой и графической информацией, выбранной приемопередающим сервером мобильных телефонов 32, по запросу передает такую информацию в радиосеть 50, а также через радиосеть 50 передает на мобильные телефоны 60 информацию, которая одновременно в режиме реального времени проходит через базовую станцию. Когда голосовая информация отдельно запрашивается мобильными телефонами 60, подключение к мобильному коммутационному центру (MSC) 39 происходит через радиосеть 50, а система автоответчика (ARS) 33 подключается через межсетевую шлюзовую систему (IGS) 36, которая, в свою очередь, является шлюзом голосовых сообщений. Когда мобильные телефоны 60 отдельно запрашивают беспроводную Интернет-информацию, то подключение к мобильному коммутационному центру (MSC) 39 происходит через радиосеть 50, а беспроводной приемопередающий Интернет-сервер 34 подключается через межсетевой функциональный сервер (IWF) 37, который, в свою очередь, является шлюзом передачи информации. В данном случае, если мобильные телефоны 60 поддерживают пакетную передачу данных сети CDMA2000-1X или ей подобной, прямое подключение к беспроводному приемопередающему Интернет серверу 34 происходит через радиосеть 50 и выделенную пакетную сеть 38, минуя отдельный шлюз. На фиг.4 показана блок-схема способа предоставления услуг мобильной телефонной связи в соответствии с настоящим изобретением. Теперь, используя фиг.4, более подробно опишем услуги мобильной телефонной связи, предоставляемые на основе настоящего изобретения. Сначала голосовая, мультимедийная, текстовая и графическая информация, обработанная информационной системой 10, передается на систему мобильной телефонной связи 30 через сеть Интернет 20 (Первый этап: S100). На фиг.5 представлена схематическая диаграмма Второго этапа, показанного на фиг.4. На фиг.5 показано, как сервер мобильных телефонов 32 отбирает информацию, полученную от информационной системы 10 через сеть Интернет 20, и подразделяет ее на голосовую, мультимедийную, текстовую и графическую информацию (Этап S210). В данном случае выбранная голосовая информация передается на систему автоответчика (ARS) 33 и записывается на отдельных звуковых носителях (Этапы S220 и S230). Выбранная мультимедийная информация передается на беспроводной приемопередающий Интернет-сервер 34 и записывается на отдельных электронных носителях (Этапы S240 и S250). Кроме того, выбранная текстовая и графическая информация передается на сотовую приемопередающую систему (CBS) 35 и записывается на отдельных электронных носителях (Этапы S260 и S270). При использовании способа предоставления услуг мобильной телефонной связи при помощи сотовой приемопередающей системы CBS текстовая или графическая информация может передаваться конкретному абоненту по выбору оператора, а счета за сообщения или использование информации могут выставляться отдельно по факту использования или получения голосовой или мультимедийной информации. Промышленная применимость В соответствии с настоящим изобретением полезная информация в режиме реального времени может одновременно передаваться на большое количество мобильных телефонов, а информационные услуги могут предоставляться базовой станцией. Кроме этого, это изобретение можно успешно использовать как инструмент массового маркетинга.
Формула изобретения
1. Способ предоставления услуг мобильной телефонной связи с использованием сотовой приемопередающей системы (CBS), включающий (i) обработку информации в виде голосовых, мультимедийных, текстовых и графических сообщений информационной системой и передачу обработанной информации на приемопередающую систему мобильной связи через сеть Интернет, 2. Способ по п.1, отличающийся тем, что перед упомянутой одновременной передачей текстовой и графической информации осуществляют: (2-1) подразделяют информацию, полученную от приемопередающего сервера мобильной связи, на голосовую, мультимедийную, текстовую и графическую информацию; (2-2) записывают отобранную голосовую информацию в системе автоответчика ARS или записывают отобранную мультимедийную информацию в беспроводном приемопередающем Интернет-сервере; (2-3) записывают отобранную текстовую или графическую информацию в сотовой приемопередающей системе CBS и 3. Способ по п.1 или 2, отличающийся тем, что текстовая или графическая информация передается конкретному абоненту мобильной сети, а счета за связь или использование информации выставляются отдельно в зависимости от того, какой вид информации был использован, а именно голосовая или мультимедийная информация. 4. Система предоставления услуг мобильной связи, использующая сотовую приемопередающую систему CBS, включает информационную систему, обрабатывающую информацию в виде голосовых, мультимедийных, текстовых и графических сообщений; систему мобильной связи для получения обработанной информации от информационной системы через сеть Интернет и определенное количество мобильных телефонов для одновременного приема голосовой, мультимедийной, текстовой и графической информации от приемопередающей системы мобильной связи через базовую станцию по радиосети в режиме реального времени. 5. Система по п.4, отличающаяся тем, что информационная система включает выделенный сервер содержимого для обработки различного рода обновленной информации в форму голосовых, мультимедийных, текстовых и графических сообщений; веб-сервер для создания веб-сервисной оболочки для вышеуказанной информации в сети Интернет и маршрутизатор для определения наиболее эффективного пути передачи обработанной информации. 6. Система по п.4, отличающаяся тем, что система мобильной связи включает маршрутизатор для определения наиболее эффективного пути передачи обработанной информации; приемопередающую платформу мобильной связи, состоящую из приемопередающего сервера мобильной связи для выделения информации, полученной через маршрутизатор от информационной системы, и подразделения ее на голосовую, мультимедийную, текстовую и графическую информацию, системы автоответчика ARS для хранения голосовой информации, выбранной приемопередающим сервером мобильной связи, при этом голосовая информация предоставляется автоматически по запросу абонентов мобильных телефонов и из беспроводного приемопередающего Интернет-сервера, используемого для хранения мультимедийной информации, выбранной приемопередающим сервером мобильной связи, который автоматически предоставляет мультимедийную информацию по запросу абонентов сети; сотовую приемопередающую систему CBS, которая используется для хранения выбранной текстовой и графической информации и передачи такой информации по запросу абонентов сети; и радиосеть, которая используется для получения информации от сотовой приемопередающей системы CBS и приемопередающей платформы мобильной связи и для одновременной передачи полученной информации на определенное количество мобильных телефонов.

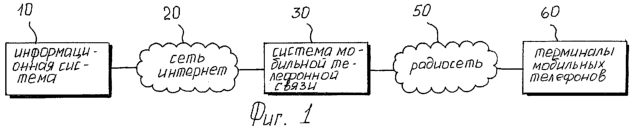

РИСУНКИ
|
||||||||||||||||||||||||||
