Патент на изобретение №2260761

(54) РЕГУЛЯТОР ДАВЛЕНИЯ ПНЕВМАТИЧЕСКОГО ОРУЖИЯ

(57) Реферат:

Изобретение относится к оружейной технике, а именно к регуляторам давления пневматического оружия. Регулятор давления содержит входной и выходной каналы, соединенные соответственно с входной и выходной полостями, подпружиненный клапан, расположенный во входной полости и взаимодействующий через толкатель в выходной полости с подпружиненным поршнем. Регулятор снабжен газопроводным каналом, выполненным в поршне, при этом поршень имеет хвостовик, конец которого размещен в выходном канале. Изобретение позволяет стабилизировать выходное давление пневматического оружия. 2 ил.

Изобретение относится к оружейной технике, а именно к регуляторам давления пневматического оружия.

Известен регулятор давления пневматического оружия фирмы “Feinwerkbau” (см. проспект фирмы ” Feinwerkbau “, 03/00, с.3), содержащий подпружиненный клалан, размещенный во входной полости; подпружиненный поршень, размещенный в выходной полости, а также входной и выходной каналы.

Известен также регулятор давления пневматического оружия фирмы “Walther” (см. “Walther – Eine deutsche iegende”/ М.Kersten. Hrsgeber: W. – H.Pflaumer, F.Wonisch. Wuppertd: Weispfennig, 1997, 323), взятый в качестве прототипа, содержащий входной и выходной каналы, входную и выходную полость, размещенный во входной полости подпружиненный клапан, взаимодействующий через толкатель с установленным в выходной полости подпружиненным поршнем.

Недостатками известных устройств является их сложная конструкция и большие габариты, а также недостаточная стабильность выходного давления.

Задачей заявленного изобретения является упрощение конструкции, уменьшение габаритов и повышение стабильности выходного давления.

Данная задача решается тем, что регулятор давления пневматического оружия, содержащий входной и выходной каналы, соединенные соответственно с входной и выходной полостями, подпружиненный клапан, расположенный во входной полости и взаимодействующий через толкатель в выходной полости с подпружиненным поршнем, снабжен газопроводным каналом, выполненным в поршне, при этом поршень имеет хвостовик, конец которого размещен в выходном канале.

Использование заявленного изобретения позволит упростить конструкцию регулятора давления, уменишить его вес, повысить надежность работы, а также обеспечит стабильность выходного давления.

Изобретение поясняется чертежом, на котором изображено:

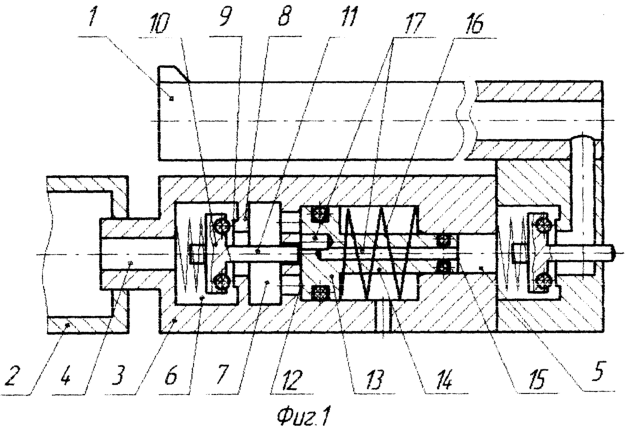

фиг.1 – положение деталей устройства при открытом клапане;

фиг.2 – положение деталей устройства при закрытом клапане.

Устройство содержит ствол 1 (фиг.1), газовый баллон 2 и регулятор давления 3 с входным 4 и выходным 5 каналами, входной 6 и выходной 7 полостями, разделенными перегородкой 8, на которой выполнено седло 9, а также подпружиненный клапан 10, взаимодействующий через толкатель 11 с торцем 12 поршня 13, имеющего хвостовик 14. Конец 15 хвостовика 14 размещен в выходном канале 5. При этом поршень 13 подпружинен пружиной 16 и имеет сквозной газопроводный канал 17.

Устройство работает следующим образом.

В исходном положении поршень 13 под действием пружины 16, настроенной на определенное давление, прижат к перегородке 8, клапан 10 открыт. При подаче газа высокого давления во входной канал 4 газ проникает в выходную полость 7 и далее через газопроводный канал 17 в выходной канал 5. Когда давление газа на поршень 13 уравновесит усилие пружины 16, поршень 13 начнет перемещаться в крайнее положение, а клапан 10 (фиг.2) под действием своей пружины и давления газа прижимается к седлу 9, перекрывая подачу газа в выходную полость 7.

После выстрела при падении давления в выходной полости 7 поршень 13 (фиг.1) под действием пружины 16 возвращается в исходное положение и, воздействуя на толкатель 11, открывает клапан 10. Газ проникает в выходную полость 7 и цикл повторяется.

Формула изобретения

Регулятор давления пневматического оружия, содержащий входной и выходной каналы, соединенные соответственно с входной и выходной полостями, подпружиненный клапан, расположенный во входной полости и взаимодействующий через толкатель в выходной полости с подпружиненным поршнем, отличающийся тем, что он снабжен газопроводным каналом, выполненным в поршне, при этом поршень имеет хвостовик, конец которого размещен в выходном канале.

РИСУНКИ
