Патент на изобретение №2260760
|
||||||||||||||||||||||||||
(54) ЗАРЯЖАЮЩЕЕ УСТРОЙСТВО
(57) Реферат:
Изобретение относится к заряжающим устройствам с цепным досылателем, предназначенным для высокоскоростного перемещения артиллерийского снаряда с переменным раздельно-гильзовым зарядом в боевое положение, и может быть использовано в военной технике в артиллерийских установках. Заряжающее устройство содержит цепной досылатель с механизмом фиксации его относительно неподвижно закрепленного копира, выполненного жестко закрепленным на клоце цепи досылателя и сопрягаемым с копиром по поверхности с радиусным профилем. Механизм фиксации выполнен в виде рычага, шарнирно закрепленного одним концом с возможностью ограниченного поворота и взаимодействия свободного конца с поверхностью клоца, при этом на свободном конце рычага, на стороне, противоположной поверхности с радиусным профилем, выполнено глухое цилиндрическое отверстие под упругий элемент. Техническим результатом изобретения является повышение надежности работы заряжающего устройства за счет увеличения срока службы механизма фиксации. 2 з.п.ф-лы, 3 ил.
Изобретение относится к заряжающим устройствам с цепным досылателем, предназначенным для высокоскоростного перемещения артиллерийского снаряда с переменным раздельно-гильзовым зарядом в боевое положение, и может быть использовано в военной технике в артиллерийских установках. Известно заряжающее устройство для самоходной гаубицы 2С19 «Мста-С, содержащее цепной досылатель с механизмом для его фиксации относительно неподвижно закрепленного копира, выполненным жестко закрепленным на клоце цепи досылателя и сопрягаемым с копиром по поверхности с радиусным профилем (см «Физические основы устройства и функционирования стрелково-пушечного, артиллерийского и ракетного оружия», часть 1, под редакцией чл.- кор. РАРАН А.А.Королева и чл.-кор. МАНПО В.Г.Кучерова, РПК «Политехник», г.Волгоград, 2002 г., стр.261-266, 301-309). В известном заряжающем устройстве механизм для фиксации цепного досылателя выполнен в виде набора металлических упругих элементов с радиусным профилем для взаимодействия с копиром, например, типа рессоры. Недостатком известного устройства является низкая надежность работы заряжающего устройства из-за выхода из строя (поломка) механизма для фиксации цепного досылателя относительно копира из-за малой жесткости металлических пружин в ограниченном пространстве. Задачей предлагаемого изобретения является повышение надежности работы заряжающего устройства за счет увеличения срока службы механизма для фиксации цепного досылателя относительно неподвижно закрепленного копира. Задача решается тем, что в заряжающем устройстве, содержащем цепной досылатель с механизмом фиксации его относительно неподвижно закрепленного копира, выполненным жестко закрепленным на клоце цепи досылателя и сопрягаемым с копиром по поверхности с радиусным профилем, согласно изобретению механизм фиксации выполнен в виде рычага, шарнирно закрепленного одним концом с возможностью ограниченного поворота и взаимодействия свободного конца с поверхностью клоца, при этом на свободном конце рычага, на стороне, противоположной поверхности с радиусным профилем, выполнено глухое цилиндрическое отверстие под упругий элемент. Упругий элемент выполнен в виде цилиндрического вкладыша со сферическим торцом. Сферический торец цилиндрического вкладыша выполнен меньшим диаметром, чем его цилиндрическая часть, для обеспечения деформации вкладыша при входе или выходе фиксатора из взаимодействия с копиром. Надежная фиксация досылателя предотвращает отскакивание клоца в направлении перемещения снаряда и обеспечивает подачу следующего снаряда в заряжающее устройство. Заряжающее устройство с цепным досылателем иллюстрируется чертежами, где: на фиг.1 изображен общий вид; на фиг.2 – то же, в момент выхода досылателя из копира; на фиг.3 – то же, вид А (копир и клоц условно не показаны). Заряжающее устройство содержит клоц 1, жестко закрепленный на приводной цепи цепного досылателя, копир 2, и механизм фиксации цепного досылателя относительно копира 2. Механизм фиксации цепного досылателя выполнен в виде рычага 3, шарнирно закрепленного посредством держателя 4, оси 5 и болтов 6 на поверхности клоца 1. Рычаг 3 имеет возможность ограниченного поворота и взаимодействия свободным концом с поверхностью клоца 1. Рычаг 3 снабжен поверхностью 7 с радиусным профилем для взаимодействия с копиром 2. На свободном конце рычага 3, на стороне, противоположной поверхности 7 с радиусным профилем, выполнено глухое цилиндрическое отверстие 8 под упругий элемент 9. Упругий элемент 9 выполнен в виде цилиндрического вкладыша, например из резины, со сферическим торцом 10. Сферический торец 10 упругого элемента 9 выполнен меньшим диаметром, чем его цилиндрическая часть. Заряжающее устройство работает следующим образом. При перемещении цепи с клоцем 1 влево, влево рычаг 3, жестко закрепленный посредством держателя 4, оси 5 и болтов 6 на поверхности клоца 1 также перемещается влево. При этом сферический торец 10 упругого элемента 9 за счет сил упругости деформируется (сжимается), а совмещенные поверхности 7 с радиусным профилем рычага 3 и копира 2 разъединяются и происходит расфиксация цепного досылателя относительно неподвижного копира 2. При обратном ходе цепи рычаг 3 закрепленным концом входит в копир 2. Сферический торец 10 упругого элемента 9 вновь деформируется, а поверхности 7 с радиусным профилем рычага 3 и копира 2 совмещаются, обеспечивая фиксацию рычага 3 в копире 2.
Формула изобретения
1. Заряжающее устройство, содержащее цепной досылатель с механизмом фиксации его относительно неподвижно закрепленного копира, выполненным жестко закрепленным на клоце цепи досылателя и сопрягаемым с копиром по поверхности с радиусным профилем, отличающееся тем, что механизм фиксации выполнен в виде рычага, шарнирно закрепленного одним концом с возможностью ограниченного поворота и взаимодействия свободного конца с поверхностью клоца, при этом на свободном конце рычага на стороне, противоположной поверхности с радиусным профилем, выполнено глухое цилиндрическое отверстие под упругий элемент. 2. Заряжающее устройство по п.1, отличающееся тем, что упругий элемент выполнен в виде цилиндрического вкладыша со сферическим торцом. 3. Заряжающее устройство по п.2, отличающееся тем, что сферический торец цилиндрического вкладыша выполнен меньшим диаметром, чем его цилиндрическая часть.

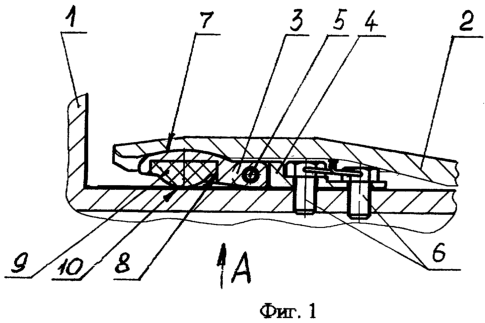

РИСУНКИ
|
||||||||||||||||||||||||||
