Патент на изобретение №2260736

(54) ТРУБА

(57) Реферат:

Изобретение относится к области защиты от статического электричества. Труба содержит стеклопластиковый слой с электропроводящим связующим и характеризуется тем, что с электропроводящим связующим выполнена только наружная часть армирующего стеклопластикового слоя. Труба имеет повышенную надежность. 1 ил.

Изобретение относится к области защиты от статического электричества и может быть использовано в газовой, химической, угледобывающей и других отраслях промышленности.

Известна пластмассовая труба с электропроводным покрытием из термореактивной смолы – SU, патент №609497, H 05 F 3/02.

Недостаток такой трубы заключается в малой надежности, объясняемой нарушением наружного электропроводного покрытия в процессе эксплуатации трубы под действием механических нагрузок и снижением из-за этого ее антистатических качеств.

Известна другая труба (изделие), содержащая стеклопластиковый слой с электропроводящим связующим – см. О.Г.Цыплаков «Конструирование изделий из композиционно-волокнистых материалов», Ленинград «Машиностроение», Ленинградское отделение, 1984 г., стр.94.

По своим признакам и достигаемому результату эта труба наиболее близка к заявляемой и принята за прототип.

Стеклопластиковый слой этой трубы целиком выполнен с электропроводящим связующим (с использованием токопроводных наполнителей – угольных волокон, сажи или металлических опилок).

Антистатические качества этой трубы и ее надежность благодаря невозможности истирания электропроводящего связующего между волокнами композиционного материала значительно повышены.

Однако достигнутый в этой трубе положительный результат в связи со снижением эластичности связующего токопроводным наполнителем и вызванного этим обстоятельством снижением циклической прочности стеклопластикового слоя остается недостаточным.

Задачей изобретения является повышение надежности.

Эта задача решается усовершенствованием трубы, содержащей стеклопластиковый слой с электропроводящим связующим.

Усовершенствование заключается в том, что с электропроводящим связующим выполнена только наружная часть армирующего стеклопластикового слоя.

Выполнение с электропроводящим связующим только наружной части армирующего стеклопластикового слоя обеспечивает повышение циклической стойкости остальной (основной) его части и тем самым повышается надежность трубы в целом.

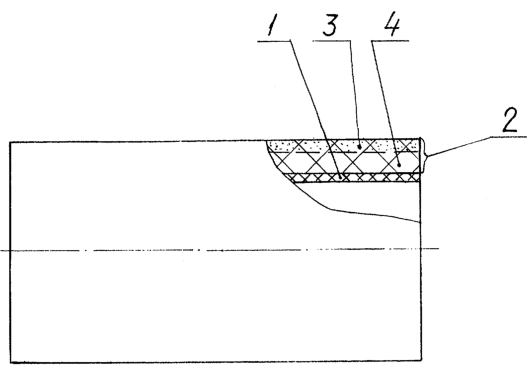

Ниже со ссылкой на прилагаемый чертеж дается описание предлагаемой трубы.

Труба содержит футеровочный герметизирующий слой 1 и стеклопластиковый армирующий слой 2.

Наружная часть 3 армирующего стеклопластикового слоя 2 выполнена с электропроводящим связующим, выполненным с электропроводным наполнителем (например, угольными волокнами или сажей), остальная часть 4 армирующего стеклопластикового слоя 2 выполнена со связующим без наполнителя (за счет чего обеспечивается повышенная циклическая стойкость трубы).

Труба по изобретению благодаря повышенной циклической стойкости имеет повышенную надежность.

Формула изобретения

Труба, содержащая стеклопластиковый слой с электропроводящим связующим, отличающаяся тем, что с электропроводящим связующим выполнена только наружная часть армирующего стеклопластикового слоя.

РИСУНКИ
