Патент на изобретение №2260696

(54) УСТРОЙСТВО ДЛЯ ДОБЫЧИ КОНКРЕЦИЙ С МОРСКОГО ДНА

(57) Реферат:

Изобретение относится к устройствам для добычи конкреций с морского дна при их транспортировании по напорному трубопроводу на базовое судно. В устройстве для добычи конкреций с морского дна, включающем плавсредство, добычной агрегат с заборным приспособлением и пульпонасосом, напорный трубопровод, перфорированный патрубок с размерами отверстий меньше минимального размера добываемых конкреций. Перфорированный патрубок размещен на примыкающем к добычному агрегату участке напорного трубопровода и снабжен фланцами, а диаметр перфорированного патрубка уменьшается в сторону от добычного агрегата. Добычной агрегат снабжен дополнительным насосом с задвижкой, параллельно установленным с пульпонасосом добычного агрегата, а между перфорированным патрубком и напорным трубопроводом размещен обратный клапан. Повышается эффективность работы устройства. 2 ил.

Изобретение относится к устройствам для добычи конкреций с морского дна и их транспортирования по напорному трубопроводу на базовое судно.

Известно устройство для добычи конкреций с морского дна, включающее базовое судно, передвижной придонный агрегат с заборным приспособлением, напорный трубопровод, при этом заборное приспособление агрегата имеет корпус в виде перфорированного патрубка, что обеспечивает транспортирование конкреций при обесшламливании пульпы, причем размер отверстий перфорированной части патрубка принят меньше минимального размера добываемых конкреций (А.С. СССР №1761957, Кл. E 21 C 50/00, 1992).

Недостатками известного устройства является невозможность одновременного обезвоживания и обесшламливания пульпы перед ее транспортированием по напорному трубопроводу на базовое судно, а также невозможность обеспечения заданной степени обезвоживания пульпы.

Известно устройство для добычи конкреций с морского дна, включающее плавсредство, добычной агрегат с заборным приспособлением и пульпонасосом, напорный трубопровод, перфорированный патрубок с размерами отверстий меньше минимального размера добываемых конкреций, при этом перфорированный патрубок размещен на примыкающем к добычному агрегату участке напорного трубопровода и снабжен фланцами, а диаметр перфорированного патрубка уменьшается в сторону от добычного агрегата (Пат. РФ 2219342, Кл. 7 E 21 C 50/00, E 02 F 3/88, 2003 г.).

Технический результат достигается тем, что в устройстве для добычи конкреций с морского дна, включающем плавсредство, добычной агрегат с заборным приспособлением и пульпонасосом, напорный трубопровод, при этом перфорированный патрубок с размерами отверстий меньше минимального размера добываемых конкреций, перфорированный патрубок размещен на примыкающем к добычному агрегату участке напорного трубопровода и снабжен фланцами, а диаметр перфорированного патрубка уменьшается в сторону от добычного агрегата, согласно изобретению добычной агрегат снабжен дополнительным насосом с задвижкой, параллельно установленным с пульпонасосом добычного агрегата, а между перфорированным патрубком и напорным трубопроводом размещен обратный клапан.

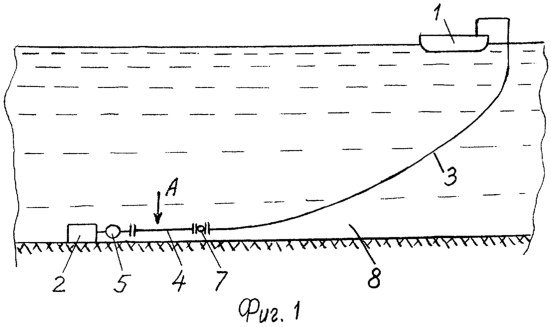

Устройство для добычи конкреций с морского дна представлено на чертежах, где на фиг.1 показан вид сбоку; на фиг.2 – вид А-А по фиг.1.

Устройство для добычи конкреций с морского дна состоит (фиг.1) из плавсредства – 1, добычного агрегата – 2 с заборным приспособлением и пульпонасосом, напорного трубопровода – 3 и перфорированного патрубка – 4 с размерами отверстий меньше минимального размера добываемых конкреций. Перфорированный патрубок 4 размещен на примыкающем к добычному агрегату 2 участке напорного трубопровода 3, при этом диаметр перфорированного патрубка 4 уменьшается в сторону от добычного агрегата 2.

Добычной агрегат 2 снабжен дополнительным насосом 5 с задвижкой 6, параллельно установленным с пульпонасосом добычного агрегата 2, а между перфорированным патрубком 4 и напорным трубопроводом 3 размещен обратный клапан 7, 8 – придонная зона, 9 – пульпонасос.

Устройство для добычи конкреций с морского дна действует следующим образом. При передвижении агрегата по морскому дну сильно обводненная пульпа, содержащая конкреции, под напором подается в перфорированный патрубок 4. За счет избыточного давления избыток воды вместе со шламом выбрасывается через отверстия перфорированного патрубка 4. В зависимости от величины отношения максимального и минимального диаметров перфорированного патрубка и суммарной его длины обеспечивается практически любая заданная концентрация пульпы в напорном трубопроводе 3, а избыток воды и шламовые частицы остаются в придонной зоне 8.

При необходимости изменить консистенцию пульпы в напорном трубопроводе 3 перфорированный патрубок может быть заменен на другой с отличающимися параметрами по диаметру и длине.

Формула изобретения

Устройство для добычи конкреций с морского дна, включающее плавсредство, добычной агрегат с заборным приспособлением и пульпонасосом, напорный трубопровод, перфорированный патрубок с размерами отверстий меньше минимального размера добываемых конкреций, при этом перфорированный патрубок размещен на примыкающем к добычному агрегату участке напорного трубопровода и снабжен фланцами, а диаметр перфорированного патрубка уменьшается в сторону от добычного агрегата, отличающееся тем, что добычной агрегат снабжен дополнительным насосом с задвижкой, параллельно установленным с пульпонасосм добычного агрегата, а между перфорированным патрубком и напорным трубопроводом размещен обратный клапан.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 31.07.2006

Извещение опубликовано: 20.02.2008 БИ: 05/2008
