Патент на изобретение №2260659
|
||||||||||||||||||||||||||
(54) УЗЕЛ СОПРЯЖЕНИЯ НАРУЖНОЙ СТЕНЫ ИЗ ОБЛЕГЧЕННОЙ КАМЕННОЙ КЛАДКИ С КАРКАСОМ ЗДАНИЯ
(57) Реферат:
Изобретение относится к области строительства и может быть использовано при возведении каркасных панельных зданий со вставками из каменной кладки. Технический результат: обеспечение совместности деформаций каменной кладки с каркасом здания за счет замены самонесущей наружной стены на вариант навесной (ненесущей) стены из каменной кладки. Узел сопряжения наружной стены из облегченной каменной кладки с каркасом здания включает внутренний и наружный слои каменной кладки, средний слой из утеплителя, колонну каркаса и опорную балку, причем колонна двухконсольная, конец опорной балки оперт на наружную консоль колонны и соединен с ней сваркой закладных деталей, при этом опорная балка снабжена окнами, размещенными в створе со средним слоем и заполненными утеплителем, а боковая грань балки выходит на лицевую поверхность стены. 2 ил.
Изобретение относится к области строительства и может быть использовано при возведении каркасных панельных зданий со вставками из каменной кладки. Известны многослойные стены с гибкими соединениями слоев (см. СНиП II-22-81. Каменные и армокаменные конструкции, п.4.22.б). В таких стенах каждый слой следует рассчитывать раздельно на воспринимаемые ими нагрузки. Недостатком прототипа является то, что при строительстве многоэтажных зданий со вставками из каменной кладки ввиду разности деформативных свойств материалов кладки и каркаса здания происходит концентрация напряжений с появлением трещин в местах сопряжения. Технический результат – обеспечение совместности деформаций каменной кладки с каркасом здания за счет замены самонесущей наружной стены на вариант навесной (ненесущей) стены из каменной кладки. Указанный технический результат достигается тем, что известный узел сопряжения наружной стены из облегченной каменной кладки с каркасом здания включает внутренний и наружный слои каменной кладки, средний слой из утеплителя, колонну каркаса и опорную балку. Колонна имеет две консоли, конец опорной балки опирается на наружную консоль колонны и соединен с колонной сваркой закладных деталей. При этом опорная балка снабжена окнами, размещенными в створе со средним слоем и заполненными утеплителем. Боковая грань балки выходит на лицевую поверхность стены. Сущность изобретения поясняется графическими материалами, на которых изображено: – на фиг.1 – узел сопряжения стены с каркасом здания; – на фиг.2 – вид опорной балки в плане по сечению 1-1. Узел сопряжения наружной стены из облегченной каменной кладки с каркасом здания включает внутренний 1 и наружный 2 слои каменной кладки, средний слой из утеплителя 3, колонну каркаса 4 и опорную балку 5. Колонна 4 содержит две консоли. Опорная балка 5 опирается на наружную консоль 6 колонны 4 и соединяется с ней сваркой закладных деталей 7. Опорная балка 5 снабжена окнами, размещенными в створе со средним слоем 3 и заполненными утеплителем. Боковая грань 9 балки 5 выходит на лицевую поверхность стены.
Формула изобретения
Узел сопряжения наружной стены из облегченной каменной кладки с каркасом здания, включающий внутренний и наружный слои каменной кладки, средний слой из утеплителя, колонну каркаса и опорную балку, отличающийся тем, что колонна двухконсольная, конец опорной балки оперт на наружную консоль колонны и соединен с ней сваркой закладных деталей, при этом опорная балка снабжена окнами, размещенными в створе со средним слоем и заполненными утеплителем, а боковая грань балки выходит на лицевую поверхность стены.

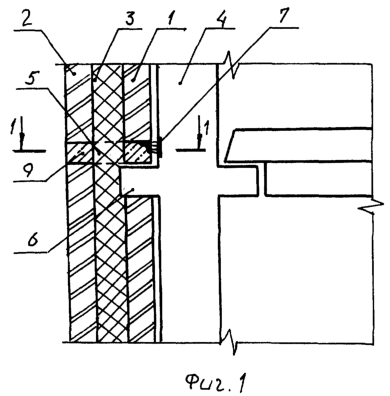

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 26.05.2006
Извещение опубликовано: 20.10.2007 БИ: 29/2007
|
||||||||||||||||||||||||||
