Патент на изобретение №2260566

(54) ТРУБЧАТЫЙ АЭРАТОР “ПАНТЕКС”

(57) Реферат:

Изобретение относится к технике очистки сточных вод и может быть использовано при биологической очистке сточных вод в аэротенках с активным илом. Трубчатый аэратор содержит опорную трубу с радиальными отверстиями и диспергирующим покрытием с переменными пористостью и средним размером пор. Внутри диспергирующего покрытия вдоль опорной трубы уложены ряды проволоки, образующие продольные каналы. При этом концы проволоки могут быть закреплены в опорной трубе у торцевых участков аэратора. Диспергирующее покрытие сформировано слоисто-каркасной намоткой нитей. Технический результат: повышение эффективности аэрации жидкости и более равномерное распределение воздушного потока внутри диспергирующего покрытия по всей длине аэратора. 1 з.п. ф-лы, 2 ил.

Изобретение относится к технике очистки сточных вод и может быть использовано при биологической очистке сточных вод в аэротенках с активным илом.

Известен трубчатый аэратор, содержащий опорную трубу с радиальными отверстиями и диспергирующим покрытием с переменными пористостью и средним размером пор (см. патент RU 2079449 С1, кл. С 02 F 3/20).

Недостатком известного трубчатого аэратора является недостаточно высокая его диспергирующая способность вследствие того, что воздух, выходящий из радиальных отверстий опорной трубы, неравномерно распределяется по диспергирующему покрытию по всей длине аэратора.

Задача изобретения заключается в повышении эффективности аэрации жидкости при использовании трубчатого аэратора и более равномерного распределения воздушного потока внутри диспергирующего покрытия по всей длине аэратора.

Поставленная задача решается тем, что внутри диспергирующего покрытия вдоль опорной трубы уложены ряды проволоки, которые образуют продольные каналы, а диспергирующее покрытие сформировано слоисто-каркасной намоткой нитей, причем концы проволоки закреплены в опорной трубе у торцевых участков аэратора.

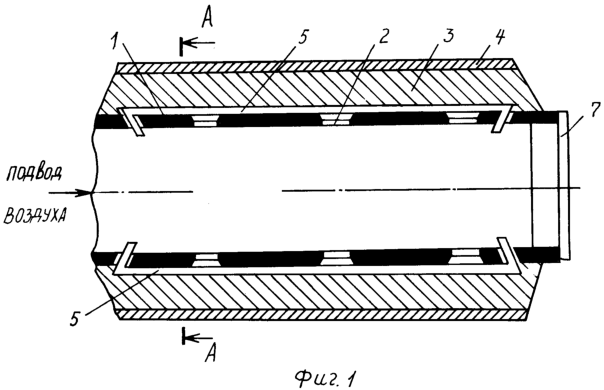

На фиг.1 изображен трубчатый аэратор в продольном разрезе; на фиг.2 – разрез А-А по фиг.1.

Трубчатый аэратор состоит из опорной трубы 1 с радиальными отверстиями 2. На поверхности опорной трубы 1 расположено диспергирующее покрытие слоисто-каркасной намотки – слой 3 и каркас 4. Внутри диспергирующего покрытия вдоль опорной трубы 1 уложены ряды проволоки 5, которые образуют продольные каналы 6. Концы проволок 5 закреплены в опорной трубе 1 у торцевых участков аэратора. На одном из торцов опорной трубы 1 установлена глухая заглушка 7, а на другом – заглушка с патрубком для подачи воздуха (на фиг.1 не показана).

Трубчатый аэратор работает следующим образом.

Сжатый воздух подается внутрь опорной трубы 1 через радиальные отверстия 2 и по продольным каналам равномерно распределяется по диспергирующему покрытию с минимальными потерями его давления на наружной поверхности аэратора, слоисто-каркасная намотка нитей обеспечивает заданные размеры пор в слое 3 и каркасе 4, создавая большое количество пузырьков воздуха заданного размера, выходящих в аэрируемую жидкость, что в целом значительно повышает эффективность аэрации жидкости.

Формула изобретения

1. Трубчатый аэратор, содержащий опорную трубу с радиальными отверстиями и диспергирующим покрытием с переменными пористостью и средним размером пор, отличающийся тем, что внутри диспергирующего покрытия вдоль опорной трубы уложены ряды проволоки, которые образуют продольные каналы, а диспергирующее покрытие сформировано слоисто-каркасной намоткой нитей.

2. Трубчатый аэратор по п.1, отличающийся тем, что концы проволоки закреплены в опорной трубе у торцевых участков аэратора.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 03.03.2006

Извещение опубликовано: 20.09.2007 БИ: 26/2007

NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 10.06.2008

Извещение опубликовано: 10.06.2008 БИ: 16/2008
