(54) РОЛИК ЛЕНТОЧНОГО КОНВЕЙЕРА
(57) Реферат:
Изобретение относится к роликоопорам ленточных конвейеров. Ролик содержит цилиндрическую обечайку, подшипниковые узлы, наружные уплотнения, ось и внутреннюю трубу, отделяющую полость обечайки от подшипников. Между наружными уплотнениями и подшипниками образованы камеры. Эти камеры заполнены пористым материалом, пропитанным маслом. В случае образования перепада давления между наружной атмосферой и внутренними полостями ролика запыленный воздух преодолевает уплотнения и поступает в упомянутые камеры, где пыль надежно удерживается. Изобретение позволяет увеличить срок службы подшипниковых узлов роликов. 1 ил.

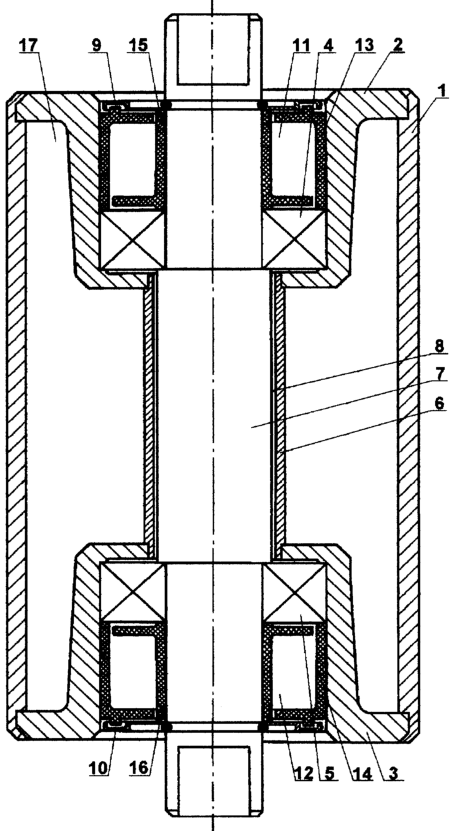

Изобретение относится к области подъемно-транспортного машиностроения, а именно к роликам, используемым в качестве роликоопор, и может быть использовано в угольной, металлургической, горной, строительной, энергетической промышленностях для увеличения срока службы подшипниковых опор роликов. Известны ролики ленточных конвейеров, включающие цилиндрическую обечайку, подшипниковые узлы, наружные уплотнения и ось [1, стр.1040]. Задачей изобретения является увеличение срока службы подшипниковых узлов роликов ленточных конвейеров. Сущность изобретения заключается в том, что в ролике ленточного конвейера, включающем цилиндрическую обечайку, подшипниковые узлы, наружные уплотнения, ось и внутреннюю трубу, между наружными уплотнениями и подшипниками образованы камеры, согласно изобретению камеры заполнены пористым материалом, пропитанным маслом. На чертеже изображено поперечное сечение предлагаемого ролика ленточного конвейера. По краям цилиндрической обечайки 1 установлены подшипниковые узлы, включающие подшипниковые корпуса 2, 3 и подшипники 4, 5 (подшипники могут быть установлены и в обечайке). Корпуса подшипников соединены между собой трубой 6, внутри которой располагается ось 7, образующая вместе с трубой 6 и подшипниками 4 и 5 полость 8. Снаружи подшипники ролика защищены от попадания крупной пыли наружными уплотнениями 9, 10. Между уплотнениями 9, 10 и подшипниками 4, 5 образованы камеры 11, 12, заполненные пористым материалом, пропитанным маслом. Камеры сформированы наружными 13, 14 и внутренними 15, 16 корпусами. Полость обечайки 17 надежно изолируется от подшипников запрессовкой трубы 6 в корпуса подшипников 2, 3. Защита от проникновения абразивной пыли в подшипники роликов конвейера в предлагаемой конструкции осуществляется следующим образом. В случае образования перепада давления между наружной атмосферой и внутренними полостями ролика (причем внешнее давление должно быть больше внутреннего) запыленный воздух, в конечном счете, преодолевает уплотнения и поступает в камеры 11, 12. Для устранения пересыпания пыли внутри камеры во время вращения ролика и возможного попадания ее внутрь подшипников, вследствие механического перемешивания, камера заполняется пористым материалом, пропитанным маслом (трансформаторным или конденсаторным) и надежно удерживающим попавшую в камеру пыль. Литература 1. Машиностроение. Энциклопедический справочник. Раздел четвертый. Конструирование машин. Том 9. – М.: Машгиз, 1949, 1208 с., ил. 2. SU 45529 А, 1935 г.
Формула изобретения
Ролик ленточного конвейера, содержащий цилиндрическую обечайку, подшипниковые узлы, наружные уплотнения, ось и внутреннюю трубу, отделяющую полость обечайки от подшипников, причем между наружными уплотнениями и подшипниками образованы камеры, отличающийся тем, что камеры заполнены пористым материалом, пропитанным маслом.
