Патент на изобретение №2260509

(54) УПРОЧНЕННАЯ ЗУБЧАТАЯ КОНСТРУКЦИЯ ДЛЯ МЕХАНИЗМА КЛЮЧА-ТРЕЩОТКИ

(57) Реферат:

Область изобретения.

Настоящее изобретение относится к ключам-трещоткам с зубчатым захватывающим кольцом, ротационно установленным в головке ключа, где смежный угол между центром захватывающего кольца и любыми двумя смежными зубцами захватывающего кольца составляет 2-4 градуса.

Описание предшествующего уровня техники.

Традиционный ключ-трещотка изображен на Фиг.1 и 2. Обычно такой ключ содержит головку 10 с отверстием 11, внутри которого располагаются захватывающее кольцо 20 и фиксирующие зажимы 13, удерживающие захватывающее кольцо 20 в отверстии 11. Боковое отверстие 12 расположено в боковой части головки 10 и сообщается с отверстием 11. Защелка 21 устанавливается с возможностью перемещения в боковом отверстии 12 и поддерживается пружиной 22. Концевая шляпка 23 заделывает боковое отверстие 12, удерживая защелку 21 и пружину 22 в боковом отверстии 12. Защелка 21 снабжена зубцами 211, совпадающими с зубцами 201 на внешнем периметре захватывающего кольца 20. Существенная проблема данной конструкции состоит в том, что, как показано на Фиг.3, КПД крутящего момента является низким, если число взаимодействующих зубцов 211 и 201 меньше определенного количества. Зазоры между зубцами 211, 201 оказываются чрезмерно большими. Как изображено на Фиг.4, большее число совпадающих зубцов 211 и 201 требует существенно более точной машинной обработки, кроме того, зубцы 211, 201 из-за своей малой высоты могут проскальзывать при контакте.

Целью настоящего изобретения является создание зубчатой конструкции захватывающего кольца и защелки с увеличением КПД крутящего момента.

Согласно одному из аспектов настоящего изобретения предусмотрен ключ-трещотка, содержащий головку с отверстием, вмещающим захватывающее кольцо, и боковым отверстием, сформированным в боковой части головки с возможностью вмещения защелки, поддерживаемой пружиной внутри отверстия.

Настоящее изобретение станет более понятным из последующего описания со ссылками на сопровождающие чертежи, демонстрирующие исключительно с иллюстративной целью предпочтительный вариант воплощения изобретения.

Краткое описание чертежей

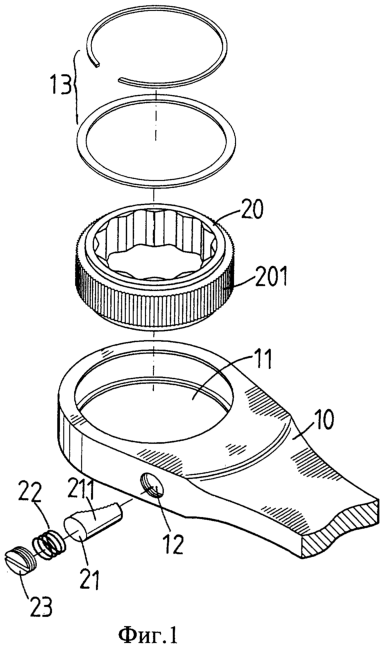

На Фиг.1 представлен традиционный ключ-трещотка в разобранном виде.

На Фиг.2 традиционный ключ-трещотка изображен в боковом разрезе.

На Фиг.3 показано, что в традиционном ключе-трещотке взаимодействует меньшее количество зубцов, расположенных на захватывающем кольце, и зубцов, расположенных на защелке.

На Фиг.4 показано, что в традиционном ключе-трещотке может взаимодействовать чрезмерное количество зубцов, расположенных на захватывающем кольце, и зубцов, расположенных на защелке.

На Фиг.5 в боковом разрезе изображен ключ-трещотка, выполненный согласно настоящему изобретению.

На Фиг.6 показано зацепление зубцов захватывающего кольца и защелки в ключе-трещотке, выполненном согласно изобретению.

На Фиг.7 детально показаны параметры зубцов захватывающего кольца и защелки в ключе-трещотке, выполненном согласно изобретению.

Подробное описание предпочтительного варианта изобретения.

На Фиг.5-7 представлен ключ-трещотка, выполненный в соответствии с настоящим изобретением, содержащий головку 30 с отверстием 31, расположенным в головке, и захватывающее кольцо 40, ротационно установленное в отверстии 31, снабженное первым рядом зубцов 42, располагающихся по внешнему периметру кольца. Каждый из указанных зубцов характеризуется соединением двух граней в вершине зубца. Захватывающее кольцо 40 имеет многоугольную внутреннюю поверхность 41, обеспечивающую зацепление предмета, который необходимо открутить или затянуть.

Боковое отверстие 32 находится в боковой части головки 30 и сообщается с отверстием 31. Защелка 50 поддерживается пружиной 32 и с возможностью перемещения размещается в боковом отверстии 32. Концевая шляпка 35 при помощи резьбы блокирует боковое отверстие 32, сдерживая пружину 34 и защелку 50 и не допуская их выпадение из бокового отверстия 32. Несколько зубцов 51 второго ряда располагаются на защелке 50 и зацепляются зубцами 42 первого ряда захватывающего кольца 40. Пружина 34, оказывая силовое воздействие, принудительно направляет защелку 50 к захватывающему кольцу 40, и таким образом обеспечивается сцепление зубцов 42 первого ряда и зубцов 51 второго ряда.

При том, что выше был продемонстрирован и описан конкретный вариант воплощения изобретения, среднему специалисту в данной области техники будет ясно, что, не выходя за рамки настоящего изобретения, можно воплотить и иные варианты изобретения.

Формула изобретения

Ключ-трещотка, содержащий головку с расположенным в ней отверстием и боковым отверстием, сформированным в боковой части головки и сообщающимся с отверстием; захватывающее кольцо, ротационно установленное в отверстии и снабженное первым рядом зубцов, расположенных по внешнему периметру захватывающего кольца, где каждый из зубцов характеризуется соединением двух граней в вершине зубца; защелкой, поддерживаемой пружиной и расположенной в боковом отверстии с возможностью перемещения; вторым рядом зубцов, расположенных на боковой стороне защелки и зацепляемых зубцами первого ряда захватывающего кольца, причем установочный угол а, составляющий 2 – 4°, исходит от центра захватывающего кольца и ограничен пиками двух смежных зубцов первого ряда захватывающего кольца, угол b между двумя прилегающими поверхностями двух смежных зубцов второго ряда превышает угол с, образованный между двумя поверхностями любых зубцов первого ряда, а высота Д любого из зубцов первого ряда – не меньше высоты d любого из зубцов второго ряда.
