Патент на изобретение №2260479

(54) СОРТИРУЮЩЕЕ УСТРОЙСТВО

(57) Реферат:

Сортирующее устройство относится к технике классификации сыпучих материалов по классам крупности и может быть использовано в различных отраслях промышленности и сельского хозяйства. Сортирующее устройство содержит просеивающую поверхность в виде бесконечных прутковых полотен с калибрующими ячейками и расположенные в их контуре ведущие и ведомые валы. На конечном участке рабочей ветви внутри контура каждого полотна над ведущим или ведомым валом установлен выталкиватель застрявших в калибрующих ячейках компонентов сортируемой массы. Выталкиватель выполнен в виде наклонной фигурной пластины, на концах которой выполнены лапки, посредством которых болтами последний крепится к раме поперек направления движения пруткового полотна. Рабочая часть выталкивателя выполнена в форме направляющей скобы, а наклонная поверхность выполнена слегка выпуклой для увеличения жесткости скобы. Технический результат – уменьшение повреждений компонентов сортируемой массы, предотвращение поломок и нарушений технологического процесса. 1 ил.

Предлагаемое изобретение относится к технике классификации сыпучих материалов по классам крупности и может быть использовано в различных отраслях промышленности и сельского хозяйства-

Цель предлагаемого изобретения – в процессе разделения компонентов сортируемой массы предотвратить их повреждение, а также поломки и нарушение технологического процесса.

Известно сортирующее устройство (сетчатая картофелесортировка), содержащее просеивающую поверхность в виде бесконечного сетчатого полотна, ведущие и ведомые валы (или барабаны), расположенные в контуре полотен (Карпенко А.Н., Халанский В.М, Сельскохозяйственные машины.). Недостатком известного устройства является то, что компоненты сортируемой массы, дважды проходя через сетчатое полотно, могут быть защемлены и повреждены ведущими или ведомыми барабанами (валами).

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является сортирующее устройство, содержащее просеивающую поверхность в виде бесконечных прутковых полотен с калибрующими ячейками и расположенные в их контуре ведущие и ведомые валы (описание изобретения к патенту РФ №2098199 кл. В 07 В 1/10, 1997).

Недостатком известного устройства является то, что хотя сортируемая масса проходит через просеивающую поверхность только один раз, компоненты ее могут быть защемлены и повреждены ведущими (или ведомыми) валами и даже привести к поломке и нарушению технологического процесса.

Целью предлагаемого изобретения является уменьшение повреждений компонентов сортируемой массы (корнеклубнеплодов и т.п.) и предотвращение поломок и нарушений технологического процесса.

Эта цель достигается тем, что на конечном участке рабочей ветви внутри контура каждого полотна над ведущим или ведомым валом установлен выталкиватель застрявших в калибрующих ячейках компонентов сортируемой массы (клубней, камней и т, а) в виде наклонной фигурной пластины, на концах которой выполнены лапки, посредством которых болтами выталкиватель крепится к раме поперек направления движения пруткового полотна, при этом рабочая часть выталкивателя выполнена в форме направляющей скобы, а наклонная поверхность выполнена слегка выпуклой для увеличения жесткости скобы.

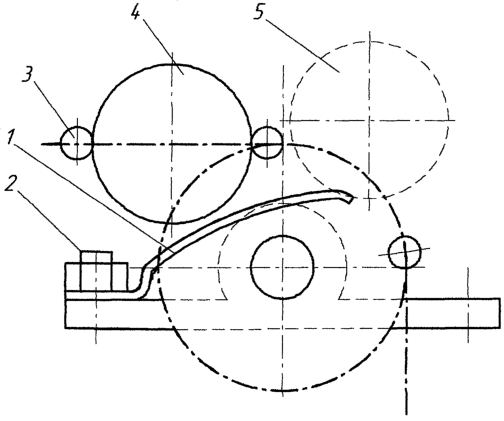

На чертеже показано сортирующее устройство с выталкивателем компонентов сортируемой массы (вид сбоку). Выталкиватель 1 представляет собой наклонную фигурную пластину, на концах которой выполнены лапки, посредством которых болтами 2 он крепится к раме поперек направления движения пруткового полотна 3. Рабочая часть выталкивателя выполнена в форме направляющей скобы, а наклонная поверхность в профиле – не плоской, а слегка выпуклой для увеличения жесткости скобы (причем на начальном и конечном участках профиля – выпуклость большей кривизны),

Устройство работает следующим образом.

При движении пруткового полотна 3 (на чертеже – слева направо) застрявший в калибрующей ячейке клубень (или камень) 4 наклонной поверхностью направляющей скобы приподнимается и выталкивается (в положение 5) из калибрующей ячейки и вместе с остальными попадает в приемник клубней. При отсутствии выталкивателя клубень, ударившись об вал или раму, мог бы получить тяжелые повреждения или даже (если застрял камень) привести к поломке сортирующего устройства и нарушению технологического процесса.

Формула изобретения

Сортирующее устройство, содержащее просеивающую поверхность в виде бесконечных прутковых полотен с калибрующими ячейками и расположенные в их контуре ведущие и ведомые валы, отличающееся тем, что на конечном участке рабочей ветви внутри контура каждого полотна над ведущим или ведомым валом установлен выталкиватель застрявших в калибрующих ячейках компонентов сортируемой массы в виде наклонной фигурной пластины, на концах которой выполнены лапки, посредством которых болтами выталкиватель крепится к раме поперек направления движения пруткового полотна, при этом рабочая часть выталкивателя выполнена в форме направляющей скобы, а наклонная поверхность выполнена слегка выпуклой для увеличения жесткости скобы.

РИСУНКИ
