Патент на изобретение №2260468
|
||||||||||||||||||||||||||
(54) КОНИЧЕСКИЙ СГУСТИТЕЛЬ
(57) Реферат:
Изобретение предназначено для очистки сточных вод в технологических линиях механического разделения сточных вод и содержащихся в них примесей. Сгуститель содержит корпус, установленный внутри него фильтровальный элемент, которые выполнены в виде расширяющихся книзу от вершины криволинейных поверхностей, конусообразный рассекатель, расположенный на верхней части фильтровального элемента, патрубки подвода исходной суспензии и отвода жидкой и твердой фракций, непроницаемую, выполненную спирально-винтовым образом перегородку, установленную между корпусом и фильтровальным элементом с образованием криволинейного расширяющегося книзу канала с длиной, превышающей в два – три раза длину образующей боковой поверхности фильтровального элемента. Рассекатель своей заостренной частью расположен в патрубке подвода исходной суспензии для равномерного распределения ее по боковой поверхности фильтровального элемента тонким слоем. Технический результат: повышение эффективности, экономичности, компактности, надежности и простоты обслуживания. Устройство может выступать в роли самостоятельного устройства для выделения взвесей с рыхлой структурой. 1 ил.
Изобретение относится к строительству систем водоотведения и очистки сточных вод и предназначено для использования в технологических линиях механического разделения сточных вод и содержащихся в них примесей в качестве сгустителей. Известно устройство для сгущения исходного продукта – инерционный сгуститель, содержащий пространственно-искривленную спиральную фильтрующую поверхность, на которую исходный продукт большой влажности подается тангенциально. Фильтрат отводится на доработку, а сгущенный продукт – на фильтрующую, например, центрифугу [1] (АНАЛОГ). Недостатками данного устройства являются: 1. Сложность изготовления фильтрующей поверхности пространственно-искривленной формы, имеющей продольную и поперечную кривизну, и всего устройства в целом. 2. Трудоемкость набора такой поверхности из шпальтов (стерженьков с трапецеидальной формой сечения). 3. Ширина фильтровального канала постоянна. 4. Малая доступность к фильтрующим поверхностям для профилактического осмотра, очистки, ремонта и т.п. ПРОТОТИП Известно устройство для сгущения исходного продукта – сгуститель, содержащий корпус, установленный внутри его фильтровальный элемент, которые выполнены в виде расширяющихся книзу от вершины криволинейных поверхностей, конусообразный рассекатель, расположенный на верхней части фильтровального элемента, патрубки подвода исходной суспензии и отвода жидкой и твердой фракций и дополнительно подстилающий слой, уложенный на боковую поверхность фильтровального элемента и выполненный в виде ступенчато расположенных пучков волокнистого материала. Недостатком данного устройства является малое время пребывания исходного продукта на фильтрующем элементе, которое определяется длиной его боковой поверхности, и как результат – низкое качество твердой и жидкой фракции, а использование дополнительного подстилающего слоя усложняет конструкцию и создает неудобства при эксплуатации. Задача, на решение которой направлено предлагаемое изобретение, заключается в повышении эффективности и надежности эксплуатации устройства, упрощении конструкции для удобства ее эксплуатации. Поставленная задача решается следующим образом: сгуститель, содержащий корпус, установленный внутри его фильтровальный элемент, которые выполнены в виде расширяющихся книзу от вершины криволинейных поверхностей, конусообразный рассекатель, расположенный на верхней части фильтровального элемента, патрубки подвода исходной суспензии и отвода жидкой и твердой фракций, снабжен непроницаемой, выполненной спирально-винтовым образом перегородкой, установленной между корпусом и фильтровальным элементом с образованием криволинейного расширяющегося книзу канала с длиной, превышающей в два – три раза длину образующей боковой поверхности фильтровального элемента, а рассекатель своей заостренной частью расположен в патрубке подвода исходной суспензии для равномерного распределения ее по боковой поверхности фильтровального элемента тонким слоем. Совокупность отличительных признаков для повышения экономичности, простоты изготовления, надежности и удобства эксплуатации и расширения области применения, например, в качестве самостоятельного устройства, авторами обнаружено не было. Следовательно, можно сделать вывод о том, что предложение имеет изобретательский уровень. Изобретение промышленно применимо, так как может быть использовано на животноводческих комплексах, птицеводческих фабриках, в системах жилищно-коммунального хозяйства. На чертеже схематично изображено предлагаемое устройство – конический сгуститель, его продольный разрез. Сгуститель 1 содержит коническую фильтровальную поверхность 2 с вогнутой криволинейной образующей, радиус кривизны которой к основанию уменьшается, рассекатель 3, который входит в напорный трубопровод 4 и способствует равномерному распределению расхода жидкости по фильтровальной поверхности, помещенные внутри корпуса 5. Между корпусом 5 и фильтровальной поверхностью 2 устанавливается непроницаемая, выполненная спирально-винтовым образом перегородка 6, которая заставляет напорный поток двигаться по спирально изогнутому расширяющемуся книзу каналу 7 при сохранении контакта с фильтровальной поверхностью 2. Устройство для сгущения смеси работает следующим образом. Исходный продукт по напорной трубе 4 подводится к коническому сгустителю 1 под давлением. Рассекатель 3, введенный в концевую часть трубопровода по оси, заставляет поток равномерно распределиться по фильтрующей вогнутой конической поверхности 2 и двигаться по ней тонким слоем с достаточно большой скоростью. По мере продвижения слоя часть жидкости из него отфильтровывается через поверхность 2 под действием гравитационных сил, сил давления и центробежных сил, обусловленных вогнутой формой поверхности. Благодаря направляющему действию спирально изогнутой перегородки, поток движется по постепенно расширяющемуся каналу, имеющему значительно большую длину (в 2-3 раза), нежели образующая конической поверхности. Это обстоятельство увеличивает время пребывания исходного продукта на фильтровальной поверхности 2, что приводит к повышению эффективности устройства. Сгущенный продукт улавливается в нижней части конического сгустителя сборником 8 и направляется в основной разделитель смеси, например в лопастную фильтрующую центрифугу. Фильтрат попадает в отвод 9. Изобретение позволяет повысить экономичность, надежность и эффективность, а также простоту обслуживания основного оборудования. Оно позволяет расширить область применения и выступать в роли самостоятельного устройства для выделения взвесей с рыхлой структурой при достаточной крупности взвешенных частиц. Оно оказывается работоспособным и при подаче взвеси воздушной средой и очищает поток воздуха от наличия в нем, например, опилок, нитей и т.п. ИСТОЧНИКИ ИНФОРМАЦИИ 1. А.с. СССР №1404121. 2. А.с. СССР №1375285 – прототип.
Формула изобретения
Сгуститель, содержащий корпус, установленный внутри него фильтровальный элемент, которые выполнены в виде расширяющихся книзу от вершины криволинейных поверхностей, конусообразный рассекатель, расположенный на верхней части фильтровального элемента, патрубки подвода исходной суспензии и отвода жидкой и твердой фракций, отличающийся тем, что он снабжен непроницаемой, выполненной спирально-винтовым образом перегородкой, установленной между корпусом и фильтровальным элементом с образованием криволинейного расширяющегося книзу канала с длиной, превышающей в два-три раза длину образующей боковой поверхности фильтровального элемента, а рассекатель своей заостренной частью расположен в патрубке подвода исходной суспензии для равномерного распределения ее по боковой поверхности фильтровального элемента.

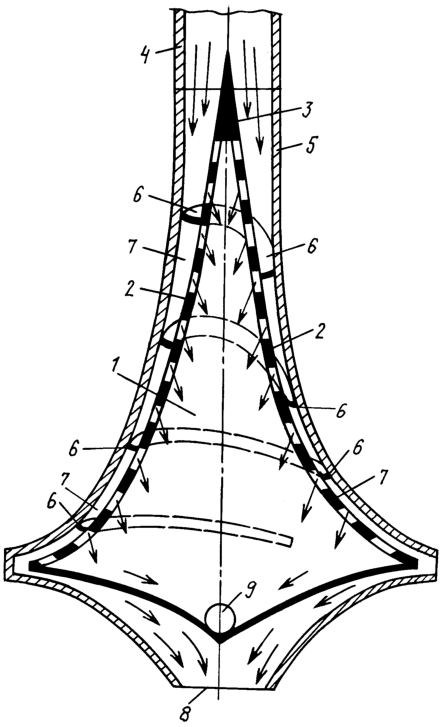

РИСУНКИ
|
||||||||||||||||||||||||||
