Патент на изобретение №2260464
|
||||||||||||||||||||||||||
(54) ЛАСТЫ ЖАБЕРНОГО ТИПА
(57) Реферат:
Ласты жаберного типа предназначены для использования в водном спорте и позволяют повысить скорость передвижения в воде. Ласты жаберного типа выполнены в виде усеченных полуконусов, закрытых сверху и полностью открытых снизу, имеют неизменный объем и включают крепление к ноге. Изогнутая сторона полуконусов выполнена в виде жесткой решетки, на внутренней стенке которой прикреплены одним краем гибкие полоски малой ширины, которые перекрывают друг друга при движении ноги назад, выполняя роль клапанов, и открываются под давлением воды при движении ноги вперед. 1 ил.
Ласты применяются в спорте – подводное плавание, подводной археологии, ремонте плавучих средств, охране подводных сооружений, плавучих средств, подводных работах, поиске затонувших кораблей, драгоценностей, сборе подводного урожая. 2. Уровень техники. В 20-х годах XX века были запатентованы ласты зонтикового типа по германскому патенту №369164 77а 31.12.1921. Полезную работу эти ласты давали в конце движения ноги назад, когда раскрывался зонтик. В 1979 г. во Франции запатентованы ласты по патенту №2094368, кл. А 63 В 31/00, у которых решетка перекрывалась клапанами, которые превращали ее фактически в дощечку, крепящуюся к ноге. Наиболее близкими к изобретению являются ласты, запатентованные в США, – патент №1622914, кл. А 63 В 31/14, 1927. Несмотря на наличие ряда сходных признаков – ласты в виде усеченных конусов, закрытых сверху и полностью открытых снизу, с неизменным объемом и креплением к ноге – предложенные ласты принципиально отличаются от американских. Вода, заключенная в конусах американских ласт, не совершает никакую работу. Внутри конуса этих ласт она остается без движения, когда нога с ластой идет вперед или назад. В сущности, вода в конусах остается неподвижным балластом и лишним грузом для пловца. Для того, чтобы убедиться в этом, достаточно проделать простой эксперимент: опустить на дно в ванну или кастрюлю, наполненные водой, стакан, заполнившийся водой, и поднять его за дно неполностью над поверхностью воды. Тогда будет видно, что в выступившем над поверхностью стакане будет до дна вода. Таким образом, конусы в американских ластах являются бесполезной надстройкой. По эффективности эти ласты мог бы заменить башмак пловца с площадью стопы плюс 2-х площадей открытой части конуса. В предлагаемых ластах наличествует конус, но в отличие от американских конус устроен по-другому – он пропускает воду при движении ноги вперед, а при движении ноги назад клапаны перекрывают воду в конусе и сообщают ей движение за пределы конуса, обеспечивая движение пловцу. 3. Раскрытие изобретения. Техническим результатом изобретения является повышение скорости передвижения в воде. Указанный технический результат достигается тем, что ласты жаберного типа выполнены в виде полуконусов, закрытых сверху и полностью открытых снизу, имеют неизменный объем и включают крепление к ноге, при этом изогнутая сторона полуконусов выполнена в виде жесткой решетки, на внутренней стенке которой прикреплены одним краем гибкие полоски малой ширины, которые перекрывают друг друга при движении ноги назад, выполняя роль клапанов, и открываются под давлением воды при движении ноги вперед. Ласта представлена на чертеже. Предлагаемые ласты имеют форму усеченного полуконуса, закрытого сверху и полностью открытого снизу. Для обеспечения неизменного объема конуса их изогнутая сторона 1, как и боковая сторона 2 изготовляются из жестких материалов (металл, пластмасса). Изогнутая сторона изготовляется в виде решетки, на внутренней стороне которой крепятся одним краем гибкие полоски малой ширины 4. Ласты сверху крепятся 3 к ноге ниже колена (например, липучками) и снизу у стопы 5. При движении ноги вперед под давлением воды полоски открываются и пропускают воду, а при движении ноги назад полоски прижимаются к внутренней стенке изогнутой стороны полуконусов, прикрывая друг друга и выполняя роль клапанов. При этом вода, заключенная в полуконусе, приобретает скорость, а пловец приобретает ее обратно пропорционально массе воды в полуконусе и массе пловца. Таким образом обеспечивается движение пловца в воде. 4. Осуществление изобретения. Предлагаемые ласты могут быть изготовлены в мастерских, предприятиях, не требуя сложных приборов и станков.
Формула изобретения
Ласты жаберного типа, выполненные в виде полуконусов, закрытых сверху и полностью открытых снизу, имеющие неизменный объем и включающие крепление к ноге, при этом изогнутая сторона полуконусов выполнена в виде жесткой решетки, на внутренней стенке которой прикреплены одним краем гибкие полоски малой ширины, которые перекрывают друг друга при движении ноги назад, выполняя роль клапанов, и открываются под давлением воды при движении ноги вперед.

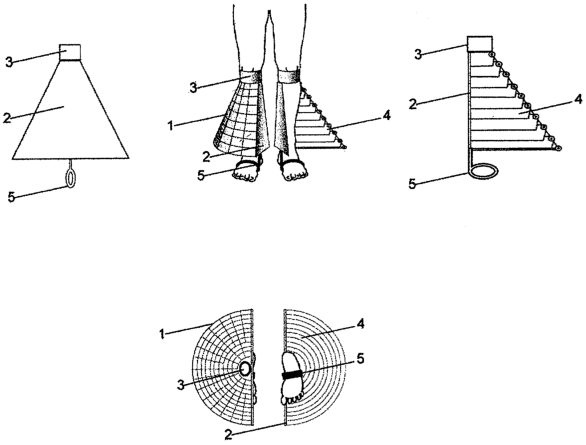

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 24.07.2008
Извещение опубликовано: 20.07.2010 БИ: 20/2010
|
||||||||||||||||||||||||||
