Патент на изобретение №2260448
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ВВЕДЕНИЯ ЛЕКАРСТВЕННЫХ ВЕЩЕСТВ
(57) Реферат:
Изобретение относится к медицинской технике и может быть использовано в хирургии, например для инъекции растворов через эндоскоп. Устройство для введения лекарственных веществ состоит из полимерного катетера и инъекционной иглы. На рабочем конце катетера расположены защитные лепестки. На другом конце помещена канюля для присоединения шприца. Лепестки прикрывают неподвижно фиксированную иглу и выполнены с возможностью раскрывания в виде ограничителя глубины инъекции. В результате повышается надежность работы, упрощается конструкция, обеспечивается удобство пользования. 3 з.п. ф-лы, 1 ил.
Изобретение относится к медицинской технике и может быть использовано в хирургии, например, для инъекции растворов через эндоскоп. Известно устройство для введения лекарственных веществ, состоящее из полихлорвинилового катетера. В дистальной части последнего располагается инъекционная игла, а в проксимальной – канюля с механизмом выдвижения иглы. Снаружи катетер покрыт защитной полимерной или металлической оболочкой (Панцырев Ю.М, Галлингер Ю.И. Оперативная эндоскопия желудочно-кишечного тракта. – М.: Медицина, 1984. – С.145-146). Однако в связи с малым диаметром инъекционной иглы удлиняется время введения лекарственного препарата, при этом врачу приходится прилагать большие усилия к поршню шприца. Наличие большого количества подвижных частей создает неудобства в стерилизации. Во время разборки и сборки устройства быстро повреждается внутренняя полимерная трубка-катетер: появляются трещины, заломы. Техническим результатом является повышение надежности работы, упрощение конструкции, обеспечение удобства пользования. Технический результат достигается тем, что устройство для введения лекарственных средств состоит из полимерного катетера (диаметром до 2,5 мм), в дистальном рабочем конце которого расположены защитные лепестки, сформированные из самого катетера и прикрывающие неподвижно фиксированную инъекционную иглу, а в проксимальном – канюля для присоединения шприца. На чертеже изображено устройство для введения лекарственных растворов, разрез. Устройство содержит полимерный катетер 1, на проксимальном конце которого имеется канюля 2 для шприца, на дистальном рабочем конце – два защитных лепестка 3 с фиксированной инъекционной иглой 4. Устройство работает следующим образом. Вначале его подготавливают к лечебной эндоскопии. Для этого стерильным инструментом, например пинцетом, захватывается катетер таким образом, что лепестки 3 сдавливаются, закрывая собой инъекционную иглу 4 с обеих сторон. В таком положении катетер вводится в биопсийный канал эндоскопа. При этом лепестки 3 полностью закрывают иглу 4, а внутренние стенки инструментального канала препятствуют раскрытию их и обнажению иглы 4, в связи с чем сохраняется стерильность инъекционной иглы и исключается травматизация инструментального канала. Затем легкими движениями катетер 1 перемещается к дистальному концу инструментального канала, при выходе из которого защитные лепестки 3 слегка расходятся, а при контакте со слизистой оболочкой, например желудка или двенадцатиперстной кишки, раскрываются полностью, играя при этом роль ограничителя глубины инъекции. При извлечении катетера 1 из эндоскопа защитные лепестки 3 смыкаются, также предохраняя инструментальный канал от повреждения. Обработка устройства и хранение осуществляется обычным способом – в спиртовом растворе антисептика. Предлагаемое устройство для введения лекарственных веществ просто в изготовлении, не требует специальной аппаратуры и инструментария, повышает качество лечебного процесса.
Формула изобретения
1. Устройство для введения лекарственных веществ, состоящее из полимерного катетера и инъекционной иглы, отличающееся тем, что на рабочем конце катетера расположены защитные лепестки, прикрывающие неподвижно фиксированную инъекционную иглу, а на другом конце помещена канюля для присоединения шприца, при этом защитные лепестки выполнены с возможностью раскрывания в виде ограничителя глубины инъекции. 2. Устройство по п.1, отличающееся тем, что на рабочем конце катетера расположены два защитных лепестка. 3. Устройство по п.1, отличающееся тем, что защитные лепестки сформированы из катетера. 4. Устройство по п.1, отличающееся тем, что катетер имеет диаметр до 2,5 мм.

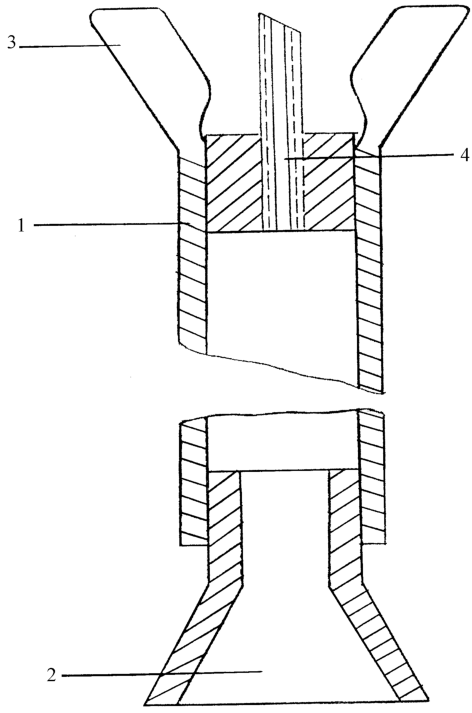

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 13.07.2006
Извещение опубликовано: 27.07.2007 БИ: 21/2007
|
||||||||||||||||||||||||||
