Патент на изобретение №2260390

(54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ ЛИТОТРИПСИИ С ФИКСАЦИЕЙ КОНКРЕМЕНТА

(57) Реферат:

Изобретение относится к медицинской технике и может быть использовано для фрагментации камней в желчных протоках. Устройство для электрогидравлической литотрипсии с фиксацией конкремента содержит электрод, установленный в оболочке, на дистальном конце которой установлена металлическая гильза, с возможностью введения в ее внутреннее отверстие торца электрода и сообщения с концом корзинки, выполненной с возможностью затягивания толкателем. Использование изобретения позволяет повысить эффект фрагментации конкремента и снизить травмируемость рядом расположенных тканей. 2 ил.

Изобретение относится к медицинской технике и может быть использовано для фрагментации камней в желчных протоках.

В настоящее время постоянный рентгенологический или холангиоскопический контроль посредством комплекса эндоскопов «мать-дитя» является обязательным условием проведения электрогидравлической литотрипсии, что продиктовано плотным касанием торца электрода с поверхностью конкремента и опасностью повреждения стенки желчных протоков.

Известен электрод (зонд) для электрогидравлической литотрипсии, подсоединенный к генератору, дающий 12 импульсов в секунду залпами по 3 импульса энергией 0,46 Дж/имп.

Недостатком данного устройства является большие неудобства непрямой литотрипсии, отсутствие визуального точного положения электрода (зонда) по отношению к конкременту, имеющийся риск травмируемости рядом расположенных тканей.

Техническая задача изобретения – повышение эффекта фрагментации конкремента и снижение травмируемости рядом расположенных тканей.

Технический результат достигается за счет того, что устройство для электрогидравлической литотрипсии содержит электрод, установленный в оболочке, притом на дистальном конце оболочки установлена металлическая гильза, с возможностью введения в ее внутреннее отверстие торца электрода и сообщения с концом корзинки, выполненной с возможностью затягивания толкателем.

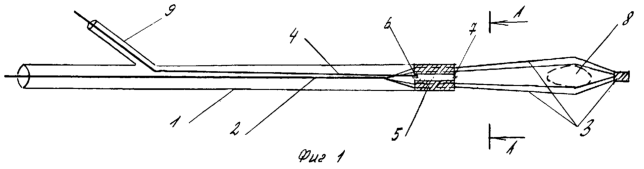

На фиг.1 изображено устройство для электрогидравлической литотрипсии с фиксацией конкремента, общий вид, разрез А-А; на фиг.2 – вид электрогидравлической гильзы, разрез А-А.

Устройство состоит из следующих компонентов: оболочки 1, выполненной например из силикона или тефлона, толкателя корзинки 2, самой корзинки 3, электрода 4, создающего импульсы, и металлической гильзы 5, которая имеет внутреннее отверстие 6 и наружное – 7 и усиливает гидравлическую волну (фиг.1, 2). На дистальном конце оболочки 1 установлена металлическая гильза 5 с возможностью введения в ее внутреннее отверстие 6 торца электрода 4 и сообщения с концом корзинки 3, выполненной с возможностью затягивания толкателем 2. В корзинке 3 показан конкремент (камень) 8. Элекрод 4 выводится через ответвление 9 оболочки 1.

Устройство работает следующим образом.

Устройство вводится в желчные протоки. Производится захват конкремента (камня) 8 корзинкой 3 за счет затягивания корзинки 3 толкателем 2. Конкремент 8 за счет дальнейшего затягивания толкателем 2 корзинки 3 подтягивается к наружному отверстию 7 металлической гильзы 5. В итоге обеспечивается плотный контакт поверхности конкремента с наружным отверстием 7 гильзы 5. После этого подают залп электрических импульсов, создающих гидравлическую волну, усиливаемую металлической гильзой 5. При этом конкремент 8 фрагментируется (дробится). Корзинка 3 затягивается с помощью толкателя 2 через периферические отверстия 10 гильзы 5 (фиг.1, 2).

Преимуществом данного устройства является обеспечение плотного контакта поверхности конкремента (камня) с фрагментирующим источником, за счет чего, а также замкнутого пространства гильзы, происходит усиление гидравлической волны, повышение эффетивности литотрипсии и снижение травмируемости рядом расположенных тканей.

Создан экспериментальный образец устройства для электрогидравлической литотрипсии с фиксацией конкремента, который прошел экспериментальные испытания в in vitro.

Формула изобретения

Устройство для электрогидравлической литотрипсии с фиксацией конкремента, содержащее электрод, установленный в оболочке, отличающееся тем, что на дистальном конце оболочки установлена металлическая гильза с возможностью введения в ее внутреннее отверстие торца электрода и сообщения с концом корзинки, выполненной с возможностью затягивания толкателем.
