Патент на изобретение №2260175

(54) СПОСОБ ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ СЛОЯ ЛЬДА НА ВНУТРЕННЕЙ ПОВЕРХНОСТИ ПУЛЬПОПРОВОДА

(57) Реферат:

Использование: для определения толщины слоя льда на внутренней поверхности пульпопровода. Сущность: заключается в том, что в качестве физического воздействия используют механический удар по наружной стенке трубы, а частотно-амплитудный спектр ответного звукового сигнала сравнивают с базовыми частотно-амплитудными спектрами, предварительно полученными экспериментально для различных по толщине слоя льда уровней оледенения внутренней поверхности пульпопровода при аналогичном ударном воздействии на трубу. Технический результат: осуществление мониторинга режимов обледенения внутренней поверхности пульпопровода в процессе его эксплуатации при ограниченных затратах времени и трудоемкости измерений. 1 ил.

Изобретение относится к способам измерения толщины стенок трубопроводов, а именно к способам определения толщины слоя льда на внутренней поверхности пульпопровода.

Известен способ измерения толщины стенок трубопровода (прототип), заключающийся в облучении стенки поворачиваемой трубы с внутренней и наружной сторон в радиальном направлении потоком рентгеновского излучения, измерении этого потока, прошедшего через стенки трубопровода. И по полученной информации судят о толщине стенки трубопровода (заявка РФ №2002111275/28, кл. G 01 В 15/02, опубл. БИ №36, 2003).

Недостатком известного способа является невозможность его использования для периодического определения толщины слоя льда на внутренней поверхности действующего пульпопровода в процессе его эксплуатации при отрицательных температурах. Необходимость в этих операциях возникает при осуществлении мониторинга режима работы как самого пульпопровода в части качественной и количественной оценки обледенения внутренней поверхности трубы, так и силовой установки пульпопровода.

Техническим результатом изобретения является возможность осуществления мониторинга режимов обледенения внутренней поверхности пульпопровода в процессе его эксплуатации при ограниченных затратах времени и трудоемкости измерений.

Технический результат достигается тем, что в способе определения толщины слоя льда на внутренней поверхности пульпопровода, основанном на физическом воздействии на пульпопровод с последующей обработкой ответного сигнала, согласно изобретению в качестве физического воздействия используют механический удар по наружной стенке трубы, а частотно-амплитудный спектр ответного звукового сигнала сравнивают с базовыми частотно-амплитудными спектрами, предварительно полученными экспериментально для различных по толщине слоя льда уровней обледенения внутренней поверхности пульпопровода при аналогичном ударном воздействии на трубу.

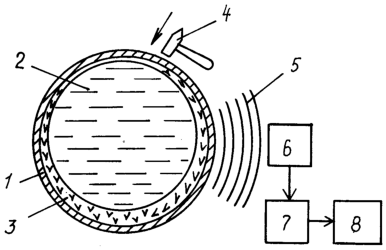

Способ определения толщины слоя льда на внутренней поверхности пульпопровода поясняется чертежом и заключается в следующем. По трубе 1 пульпопровода, по которому с помощью силового агрегата (не показан) под напором транспортируется пульпа 2, а на внутренней поверхности трубы 1 образовался слой льда 3, наносится удар, например, с помощью молотка 4. Ответный звуковой сигнал 5, возникающий вследствие механического удара по трубе 1, воспринимается приемником 6 с анализатором частотно-амплитудного спектра этого сигнала. От приемника 6 обработанный сигнал подается в блок сравнения 7, в котором частотно-амплитудный спектр обработанного ответного звукового сигнала 5 сравнивается с частотно-амплитудными спектрами, предварительно полученными экспериментально на таком же трубопроводе при различных уровнях обледенения (3) внутренней поверхности трубы 1 при аналогичном ударном воздействии (4) на трубу 1. Сигнал с блока сравнения 7 (компаратор) поступает на индикаторный блок 8, по показателям которого судят о текущем уровне оледенения трубы 1 пульпопровода. Блоки 6, 7, 8 выполняются в виде переносного устройства.

Отличительные признаки изобретения позволяют осуществить мониторинг режимов обледенения внутренней поверхности пульпопровода в процессе его эксплуатации и в любой точке по длине пульпопровода при ограниченных затратах времени и трудоемкости работ.

Формула изобретения

Способ определения толщины слоя льда на внутренней поверхности пульпопровода, основанный на физическом воздействии на пульпопровод с последующей обработкой ответного сигнала, отличающийся тем, что в качестве физического воздействия используют механический удар по наружной стенке трубы, а частотно-амплитудный спектр ответного звукового сигнала сравнивают с базовыми частотно-амплитудными спектрами, предварительно полученными экспериментально для различных по толщине слоя льда уровней оледенения внутренней поверхности пульпопровода при аналогичном ударном воздействии на трубу.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 22.04.2006

Извещение опубликовано: 10.12.2007 БИ: 34/2007
