Патент на изобретение №2260128

(54) ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

(57) Реферат:

Изобретение относится к двигателестроению, в частности к роторным двигателям внутреннего сгорания. Техническим результатом является повышение эффективности работы двигателя. Сущность изобретения заключается в том, что двигатель содержит корпус с перегородкой, разделяющей полость на компрессорную и рабочую полости. В перегородке выполнены два перепускных коллектора с клапанами, установленными между рабочими полостями. Оба коллектора дополнительно снабжены общими клапанами, один из которых связан с компрессорной, а другой – с рабочей полостью. При этом корпус выполнен в виде колеса, установленного на оси с возможностью вращения относительно нее. 4 ил.

Изобретение относится к моторостроению, предназначено к двигателям внутреннего сгорания и может быть использовано в автомобильном моторостроении.

Известен двухтактный двигатель внутреннего сгорания, содержащий неподвижный корпус, поршень, разделяющий его полость на цилиндр и кривошипную камеру с кривошипным механизмом и имеющий возможность периодического совершения в этой полости возвратно-поступательного движения. Двигатель также содержит карбюратор, клапаны, форсунку, свечу зажигания, продувочное и выпускное окна для осуществления поступления воздуха и топлива, сжатия и воспламенения топливной смеси, расширения, выпуска отработавших газов. Возвратно-поступательное движение поршня преобразуется во вращательное движение кривошипным механизмом с помощью карданного вала. Рабочий цикл двухтактного двигателя внутреннего сгорания осуществляется за два хода поршня, то есть за оборот коленчатого вала [см. Двигатель внутреннего сгорания /Большая советская энциклопедия. – М.: Советская энциклопедия, 1972. – Т.7, с.575-576].

Недостатками двухтактного двигателя внутреннего сгорания являются невысокий коэффициент полезного действия двигателя из-за очистки цилиндра от продуктов сгорания газов путем прокачки сжатого воздуха и из-за необходимости возвратно-поступательного перемещения инерционных деталей кривошипного механизма, значительный вес двигателя из-за наличия тяжелых деталей кривошипного механизма и карданного вала.

Недостатками двухтактного двигателя внутреннего сгорания Скрипова является, во-первых, низкий коэффициент полезного действия двигателя из-за затрат мощности на сжатие воздуха для продувки камеры сгорания и затрат мощности на возвратно-поступательное перемещение деталей кривошипного механизма и вращение коленчатого вала; во-вторых, малая мощность двигателя из-за отсутствия возможности подачи большего количества воздуха и топлива в камеру сгорания и наполнения камеры сгорания свежим топливом и воздухом в момент высокого давления в ней; в-третьих, малая топливная экономичность по причине неполной очистки от отработавших газов; в-четвертых, большой вес двигателя из-за наличия кривошипного механизма, коленчатого вала и большого количества подшипников коленчатого вала.

Предлагаемым изобретением решается следующая задача: повышение коэффициента полезного действия двигателя путем исключения затрат мощности на сжатие воздуха для продувки камеры сгорания и вытеснение отработавших газов и путем исключения затрат мощности на возвратно-поступательное перемещение деталей кривошипного механизма и вращение коленчатого вала; повышение мощности двигателя путем подачи большего количества воздуха и топлива в камеру сгорания и наполнения камеры сгорания свежим топливом и воздухом в момент пониженного давления в ней; повышение топливной экономичности путем полной очистки от отработавших газов; снижение веса двигателя вследствие отсутствия необходимости в использовании кривошипного механизма, коленчатого вала и большого количества подшипников коленчатого вала.

Для достижения названного технического результата в двигателе внутреннего сгорания, содержащем корпус с перегородкой, разделяющей полость на первую и вторую рабочие полости, первым поршнем, разделяющим первую рабочую полость на камеру сгорания и дополнительную камеру, вторым поршнем, разделяющим вторую рабочую полость на вспомогательную и компрессорную камеры, впускным клапаном и выпускным отверстием, перепускным коллектором с клапанами, установленным между рабочими полостями, форсункой и свечой зажигания, корпус выполнен в виде колеса, установленного на оси с возможностью вращения относительно нее, полость образована между внутренней поверхностью колеса и наружной поверхностью оси, рабочие полости выполнены тороидальной формы. При этом двигатель дополнительно снабжен заслонками, каждая из которых установлена в прорези оси с возможностью перемещения внутри своей рабочей полости для разделения и сообщения камер, дополнительным перепускным коллектором с клапанами, установленным между рабочими полостями, причем оба коллектора снабжены общими клапанами, один из которых связан с первой рабочей полостью, а другой – со второй рабочей полостью. Каждый поршень соединен с колесом, а в качестве дополнительной камеры первой рабочей полости использована выхлопная камера, и в качестве вспомогательной камеры второй рабочей полости использована всасывающая камера.

Выполнение корпуса в виде колеса, установленного на оси с возможностью вращения относительно нее, образование полости между внутренней поверхностью колеса и наружной поверхностью оси, выполнение рабочих полостей тороидальной формы и дополнительное снабжение двигателя заслонками, каждая из которых установлена в прорези оси с возможностью перемещения внутри своей рабочей полости для разделения и сообщения камер, позволяет исключить кривошипный механизм, коленчатый вал и большое количество подшипников коленчатого вала, следовательно, исключить затраты мощности на возвратно-поступательное перемещение деталей кривошипного механизма и вращение коленчатого вала, а также снизить вес двигателя. Снабжение двигателя дополнительным перепускным коллектором с клапанами, установленным между рабочими полостями, причем оба коллектора снабжены общими клапанами, один из которых связан с первой рабочей полостью, а другой – со второй рабочей полостью, способствует подаче большего количества воздуха и топлива в камеру сгорания и наполнению камеры сгорания свежим топливом и воздухом в момент пониженного давления, что приводит к повышению мощности двигателя. Соединение каждого поршня с колесом, использование выхлопной камеры в качестве дополнительной камеры первой рабочей полости, использование всасывающей камеры в качестве вспомогательной камеры второй рабочей полости позволяют полностью очистить камеру сгорания от отработавших газов, снабдить ее необходимым количеством топлива и воздуха и таким путем повысить экономичность. Это также позволяет исключить затраты мощности на сжатие воздуха для продувки камеры сгорания и вытеснение отработавших газов и повысить коэффициент полезного действия двигателя.

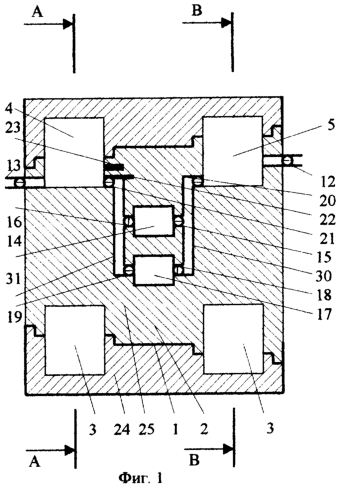

Изобретение поясняется чертежами, где на фиг.1 изображена схема двигателя внутреннего сгорания, на фиг.2 – ведущий блок двигателя в сечении А-А на фиг.1, на фиг.3 – ведомый блок двигателя в сечении В-В на фиг.1, на фиг 4 – колесо двигателя в сечении.

Двигатель внутреннего сгорания содержит корпус 1 с перегородкой 2, разделяющей полость 3 на первую рабочую полость 4 и вторую рабочую полость 5, первый поршень 6, разделяющий первую рабочую полость 4 на камеру 7 сгорания и выхлопную камеру 8, второй поршень 9, разделяющий вторую рабочую полость 5 на всасывающую камеру 10 и компрессорную камеру 11, впускной клапан 12, выпускное отверстие 13, основной перепускной коллектор 14 с клапанами 15 и 16 и дополнительный перепускной коллектор 17 с клапанами 18 и 19, клапаны 20 и 21, форсунку 22 и свечу 23 зажигания. Перепускные коллекторы 14 и 17 и клапаны 15, 16, 18, 19, 20, 21 установлены между рабочими полостями 4 и 5. Корпус 1 выполнен в виде колеса 24, установленного на неподвижной оси 25 с возможностью вращения относительно нее. Полость 3 образована между внутренней поверхностью колеса 24 и наружной поверхностью оси 25, рабочие полости 4 и 5 выполнены тороидальной формы. Двигатель снабжен заслонками 26 и 27. Заслонка 26 установлена в прорези 28 оси 25 с возможностью перемещения внутри рабочей полости 4 для разделения начала камеры 7 и конца камеры 8 и сообщения камер 7 и 8. Заслонка 27 установлена в прорези 29 оси 25 с возможностью перемещения внутри рабочей полости 5 для разделения начала камеры 10 и конца камеры 11 и сообщения камер 10 и 11. Перепускные коллекторы 14 и 17 снабжены общими клапанами 20 и 21. Клапан 20 является выпускным для воздуха из компрессорной камеры 11 второй рабочей полости 5 и связан с ними. Клапан 21 является впускным для воздуха в камеру 7 сгорания первой рабочей полости 4 и связан с ними. Поршни 6 и 9 выполнены в виде лопаток и жестко соединены с колесом 24. Первый поршень 6 ограничивает одной своей стороной конец камеры 7 сгорания, а другой стороной ограничивает начало выхлопной камеры 8. Заслонка 26 установлена с возможностью периодического возвратно-поступательного движения в прорези 28 в неподвижной оси 25 для освобождения пути первому поршню 6, перемещающемуся в окружном направлении. Второй поршень 9 ограничивает одной своей стороной конец всасывающей камеры 10, а другой стороной ограничивает начало компрессорной камеры 11. Заслонка 27 установлена с возможностью периодического возвратно-поступательного движения в прорези 29 в неподвижной оси 25 для освобождения пути второму поршню 9, перемещающемуся в окружном направлении. Клапан 20 при компрессорной камере 11 и неподвижной оси 25 установлен в воздуховоде 30 для поступления воздуха в перепускной коллектор 14 через клапан 15 или в перепускной коллектор 17 через клапан 18. Клапан 21 установлен в воздуховоде 31 для поступления сжатого воздуха в камеру 7 сгорания из перепускного коллектора 14 через клапан 16 или из перепускного коллектора 17 через клапан 19. Принято, что на фиг.2 и фиг.3 направление вращения колеса 24 с поршнями 6 и 9 осуществляется по часовой стрелке. Первая рабочая полость 4 используется на рабочий ход первого поршня 6 с колесом 24 после воспламенения поступившего через форсунку 22 топлива в камере 7 сгорания от свечи 23 зажигания и на выхлоп отработанных газов из выхлопной камеры 8 через выпускное отверстие 13. Вторая рабочая полость 5 используется на впуск воздуха через впускной клапан 12 во всасывающую камеру 10, сжатие находящегося в компрессорной камере 11 воздуха и транспортировку воздуха в перепускные коллекторы 14 и 17. Накопление нагнетаемого через клапан 20, воздуховод 30 и клапан 15 воздуха происходит в перепускном коллекторе 14, а накопление нагнетаемого через клапан 20, воздуховод 30 и клапан 18 воздуха осуществляется в перепускном коллекторе 17. Из перепускных коллекторов 14 или 17 попеременно и соответственно через клапан 16 или 19 сжатый воздух подается в камеру 7 сгорания через воздуховод 31 и клапан 21. Топливо в камеру 7 сгорания подается через форсунку 22. Рабочий ход поршней 6 и 9 и колеса 24 осуществляется при сгорании топливной смеси от искры свечи 23 зажигания в пространстве камеры 7 сгорания.

Двигатель внутреннего сгорания работает следующим образом. При движении второго поршня 9 по часовой стрелке через впускной клапан 12 во всасывающую камеру 10 поступает воздух из атмосферы. В этот момент по другую сторону второго поршня 9 и по другую сторону заслонки 27 в компрессорной камере 11 есть воздух, который сжимается с помощью движущегося по кругу второго поршня 9. При повышенном давлении воздуха в компрессорной камере 11 открывается клапан 20 и воздух через воздуховод 30 перетекает из компрессорной камеры 11 в перепускной коллектор 14 через клапан 15. После прохождения вторым поршнем 9 области расположения клапана 20 воздуховода 30 заслонка 27 освобождает путь второму поршню 9 и клапан 20 закрывается. После прохождения вторым поршнем 9 области заслонки 27 и впускного клапана 12 заслонка 27 снова закрывается, клапан 20 открывается и цикл работы во второй рабочей полости 5 повторяется. При повторном цикле работы сжатый воздух попадает через клапан 20, воздуховод 30 и клапан 18 в перепускной коллектор 17. При движении первого поршня 6 по часовой стрелке и, следовательно, понижении давления в камере 7 сгорания через клапан 21 в камеру 7 сгорания быстро поступает сжатый воздух из перепускного коллектора 14 через клапан 16 или из перепускного коллектора 17 через клапан 19. В этот же момент при понижении давления в камере 7 сгорания впрыскивается достаточное количество топлива через форсунку 22, и топливная смесь поджигается от свечи 23 зажигания. Повышенное давление в камере 7 сгорания заставляет первый поршень 6 активнее перемещаться по часовой стрелке, увлекая за собой колесо 24 вместе со вторым поршнем 9. С другой стороны первого поршня 6 в выхлопной камере 8 имеется некоторое количество отработанных газов, которые вытесняются первым поршнем 6 из выхлопной камеры 8 через выпускное отверстие 13. При подходе первого поршня 6 к заслонке 26 она открывается. При открытии заслонки 26 идет кратковременное смешение отработанных к этому моменту газов камеры 7 сгорания и газов выхлопной камеры 8. После прохождения первым поршнем 6 области заслонки 26 заслонка 26 закрывается, и рабочая полость 4 готова к повторению цикла работы. Повторение цикла работы будет осуществляться с помощью заготовленного к этому времени в перепускном коллекторе 17 сжатого воздуха.

Описанный двигатель внутреннего сгорания имеет следующие преимущества: повышенный коэффициент полезного действия двигателя, поскольку отсутствуют затраты энергии на сжатие воздуха для продувки камеры сгорания, так как отработавшие газы вытесняются из выхлопной камеры поршнем и отсутствуют затраты энергии на возвратно-поступательное перемещение деталей кривошипного механизма и вращение коленчатого вала; повышенная мощность двигателя, поскольку подается большее количество воздуха и топлива в камеру сгорания из-за наполнения камеры сгорания свежим топливом и воздухом в момент пониженного давления в ней; высокая топливная экономичность из-за отсутствия отработавших газов в камере сгорания; пониженный вес двигателя, поскольку исключен кривошипный механизм, отсутствует коленчатый вал и многочисленные подшипники коленчатого вала.

Формула изобретения

Двигатель внутреннего сгорания, содержащий корпус с перегородкой, разделяющей полость на первую и вторую рабочую полости, первый поршень, разделяющий первую рабочую полость на камеру сгорания и дополнительную камеру, второй поршень, разделяющий вторую рабочую полость на вспомогательную и компрессорную камеры, впускной клапан, выпускное отверстие, перепускной коллектор с клапанами, установленными между рабочими полостями, форсунку и свечу зажигания, отличающийся тем, что корпус выполнен в виде колеса, установленного на оси с возможностью вращения относительно нее, полость образована между внутренней поверхностью колеса и наружной поверхностью оси, рабочие полости выполнены тороидальной формы, при этом двигатель дополнительно снабжен заслонками, каждая из которых установлена в прорези оси с возможностью перемещения внутри своей рабочей полости для разделения и сообщения камер, дополнительным перепускным коллектором с клапанами, установленным между рабочими полостями, причем оба коллектора снабжены общими клапанами, один из которых связан с первой рабочей полостью, а другой – со второй рабочей полостью, причем каждый поршень соединен с колесом, а в качестве дополнительной камеры первой рабочей полости использована выхлопная камера, и в качестве вспомогательной камеры второй рабочей полости использована всасывающая камера.
