Патент на изобретение №2260097
|
||||||||||||||||||||||||||
(54) СТРОИТЕЛЬНЫЙ ЖЕЛЕЗОБЕТОННЫЙ ЭЛЕМЕНТ
(57) Реферат:
Изобретение относится к строительству, а именно к конструкциям линейных железобетонных элементов, работающих на сжатие: колоннам, стойкам, поясам ферм, стенам зданий из монолитного бетона. Технический результат направлен на повышение несущей способности и долговечности сжатых железобетонных элементов. Результат достигается тем, что в строительном железобетонном элементе типа колонны, стойки, элементов ферм, стен зданий из монолитного железобетона и т.п., содержащем продольную и поперечную арматуру, по высоте элемента установлены прерыватели трещин в виде пленок, растяжимость которых превышает растяжимость бетона не менее чем в три раза; при этом прерыватели трещин прикреплены к продольным арматурным стержням и установлены перпендикулярно внешнему сжимающему усилию. Для колонны, стойки, элементов ферм, арок прерыватели трещин установлены на расстоянии, равном или менее размера поперечного сечения элемента, а для стены здания из монолитного бетона прерыватели трещин установлены на расстоянии около половины высоты этажа. 3 ил.
Изобретение относится к строительству, а именно к конструкциям линейных железобетонных элементов, работающих на сжатие: колоннам, стойкам, поясам ферм, стенам зданий из монолитного бетона. Известен строительный (железобетонный) элемент в виде стоек, колонн, свай, стен из монолитного бетона и тому подобных элементов, в которых используется продольное и поперечное армирование из стальной, стержневой арматуры. [АС СССР №88347, кл. E 04 C 3/34, 13.12.49]. К недостаткам такого элемента относится невозможность регулирования параметров повреждений, развивающихся в элементе под нагрузкой. С уровня напряжений, значительно меньших предельных, появляются трещины, ориентированные в направлении сжимающего усилия, и дальнейшее развитие этих трещин, разделяющих элемент на гибкие столбики, приводит к преждевременному разрушению элемента. Из практики известно, что если в центрально сжатые элементы одновременно с продольной поставить поперечную арматуру (сетки) с малым шагом ( Наиболее близким является строительный железобетонный элемент [АС СССР №535402, кл. E 04 C 3/34, 01.12.76], в котором поперечная арматура выполнена в виде тонких металлических пластин с отверстиями, общая площадь которых составляет 15-30% от площади пластин, установленных с шагом, равным 1/2–1/3 размера поперечной стороны железобетонного элемента. Недостатком технического решения такого элемента является неоправданно большой расход материала на поперечные металлические пластины. Изобретение направлено на повышение несущей способности и долговечности сжатых железобетонных элементов. Результат достигается тем, что в строительном железобетонном элементе типа колонны, стойки, элементов ферм, стен зданий из монолитного железобетона и т.п., содержащем продольную и поперечную арматуру, по высоте элемента установлены прерыватели трещин в виде пленок, растяжимость которых превышает растяжимость бетона не менее чем в три раза; при этом прерыватели трещин прикреплены к продольным арматурным стержням и установлены перпендикулярно внешнему сжимающему усилию. Результат достигается также тем, что в строительном железобетонном элементе типа колонны, стойки, элементов ферм, арок прерыватели трещин установлены на расстояниях, равных или менее размера поперечного сечения элемента. В строительном элементе типа стены здания из монолитного бетона прерыватели трещин установлены на расстояниях около половины высоты этажа. Изобретение поясняется чертежами. На фиг.1 показан строительный элемент, общий вид. На фиг.2 – сечение А-А по фиг.1. На фиг.3 показан пространственный металлический каркас с прикрепленными прерывателями трещин. Строительный железобетонный элемент имеет продольную арматуру 1 (фиг.1 и фиг.3), поперечную арматуру, устанавливаемую без расчета по действующим нормам (СНиП 2.03.-01-84*) – на рисунках условно не показана, и прерыватели трещин 2 (фиг.1, 2, 3). Прерыватели трещин крепят к продольной арматуре 1 вязальной проволокой 3
Формула изобретения
Строительный железобетонный элемент типа колонны стойки, элементов ферм, стены здания из монолитного бетона, содержащий продольную и поперечную арматуру c установленными по высоте элемента прерывателями трещин, растяжимость которых превышает растяжимость бетона, прерыватели трещин прикреплены к продольным арматурным стержням и установлены перпендикулярно внешнему сжимающему усилию, отличающийся тем, что прерыватель трещин выполнен из пленки, растяжимость которой превышает растяжимость бетона не менее чем в 3 раза, при этом для колонн, стоек, элементов ферм, арок прерыватели установлены на расстояниях, равных или менее размера поперечного сечения элемента, а в стенах зданий из монолитного бетона – на расстоянии около 0,5 высоты этажа.

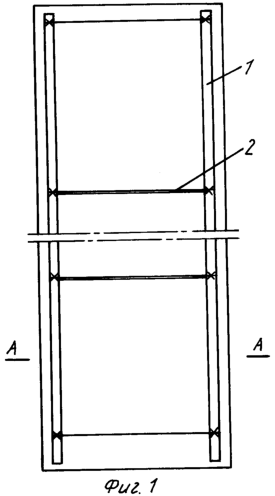

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 15.07.2005
Извещение опубликовано: 20.02.2007 БИ: 05/2007
|
||||||||||||||||||||||||||
8 см), то несущая способность элемента может повысится. (Байков В.Н., Сигалов Э.Е. Железобетонные конструкции, общий курс, Стройиздат, М., 1991 г.). Однако при этом значителен дополнительный расход арматурной стали, а развитие трещин не прекращается.
1÷2 мм и устанавливают перпендикулярно внешнему сжимающему усилию.
