Патент на изобретение №2259900

(54) УСТРОЙСТВО ДЛЯ ЗАОСТРЕНИЯ И ОТРЕЗКИ ЗАГОТОВОК

(57) Реферат:

Изобретение относится к обработке металлов давлением. Устройство содержит встречно движущиеся ножи с размещенными в центральных частях их торцов режущими кромками. Для осуществления заострения и отрезки заготовок от непрерывно перемещающегося материала устройство снабжено двумя барабанами, установленными с возможностью синхронного вращения навстречу друг другу. Ножи установлены в барабаны. Режущие кромки каждого ножа выполнены из условия, что при вращении барабана режущая кромка для отрезки заготовок описывает цилиндрическую поверхность, а режущая кромка для заострения заготовок расположена на цилиндрической поверхности, при этом ось цилиндрической поверхности совпадает с осью вращения барабана. Достигается повышение производительности оборудования и качества получаемых изделий. 2 ил.

Изобретение относится к обработке металлов давлением, в частности к оборудованию и инструменту для производства крепежных изделий.

Известен нож гвоздильного автомата для отрезки и заострения заготовок, содержащий режущие кромки, размещенные в центральной части его торца под острым углом.

Недостатком такого вида ножа, применяемого в устройствах, является необходимость использования двух ножей и обеспечение им возвратно-поступательных перемещений, что не позволяет повысить производительность устройств

Известен нож (а.с. 460924), имеющий размещенные под углом 15° выступы, обеспечивающие отгибку и скол заусенцев.

Недостатком такого вида ножа является низкая производительность оборудования, использующего для отрезки заготовок данную конструкцию инструмента.

Известен инструмент (а.с. 1016000), принятый за прототип, содержащий два встречно-подвижных ножа, рабочая поверхность каждого из которых выполнена с дополнительной опорной поверхностью.

Недостатком такого вида инструмента является ограниченная производительность оборудования из-за возвратно-поступательного перемещения ножей и дискретного перемещения материала.

Цель изобретения – повышение производительности оборудования и качества получаемых изделий.

Поставленная цель достигается тем, что для осуществления заострения и отрезки заготовок от непрерывно перемещающегося материала оно снабжено двумя барабанами, установленными с возможностью синхронного вращения навстречу друг другу, ножи установлены в барабаны, режущие кромки каждого ножа выполнены из условия, что при вращении барабана режущая кромка для отрезки заготовок описывает цилиндрическую поверхность, а режущая кромка для заострения заготовок расположена на цилиндрической поверхности, при этом ось цилиндрической поверхности совпадает с осью вращения барабана.

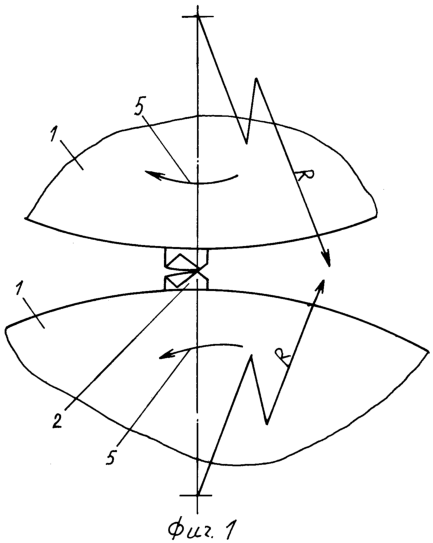

На фиг.1 изображена схема устройства для непрерывного заострения и отрезки заготовок; на фиг.2 изображена конструкция режущей части одного из ножей инструмента для заострения и отрезки заготовки.

Устройство для осуществления заострения и отрезки заготовок содержит барабан 1 для установки ножей, нож 2 для заострения и отрезки заготовки, режущую кромку 3, производящую заострение заготовки, режущую кромку 4, производящую отрезку заготовки от материала, направление вращения барабанов 5.

Ножи 2 для заострения и отрезки заготовки предлагаемой конструкции устанавливаются в специальных барабанах 1, имеющих синхронное встречное вращательное движение, при котором режущие кромки 3 и 4 образуют острие гвоздя и производят отрезку заготовки. Режущая кромка 4 при вращении барабана 1 описывает цилиндрическую поверхность радиусом R.

Формула изобретения

Устройство для заострения и отрезки заготовок, содержащее встречно движущиеся ножи с размещенными в центральных частях их торцов режущими кромками, отличающееся тем, что для осуществления заострения и отрезки заготовок от непрерывно перемещающегося материала оно снабжено двумя барабанами, установленными с возможностью синхронного вращения навстречу друг другу, ножи установлены в барабаны, режущие кромки каждого ножа выполнены из условия, что при вращении барабана режущая кромка для отрезки заготовок описывает цилиндрическую поверхность, а режущая кромка для заострения заготовок расположена на цилиндрической поверхности, при этом ось цилиндрической поверхности совпадает с осью вращения барабана.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.01.2006

Извещение опубликовано: 27.01.2007 БИ: 03/2007

NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 10.02.2008

Извещение опубликовано: 10.02.2008 БИ: 04/2008
