Патент на изобретение №2259868
|
||||||||||||||||||||||||||
(54) ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАГРУЗКИ МИКРОДОБАВОК
(57) Реферат:
Изобретение относится к распределению микродобавок по объему смесительной камеры и может использоваться в любой отрасли. Устройство содержит камеру с крышкой. Крышка выполнена с периферийными отверстиями, в которых до упора в дно камеры установлены загрузочные трубчатые стволы, выполненные из двух половин. Половины могут перемещаться друг относительно друга в осевом направлении до полного их извлечения из камеры. Технический результат состоит в повышении эффективности последующего смешения микродобавок и основного компонента. 1 ил.
Приспособление относится к области технологической оснастки, применяемой для обеспечения предварительного распределения микродобавок по объему смесительной камеры. Такое предварительное распределение необходимо для последующего облегчения операции смешивания. Имеются загрузочные устройства, выполненные в форме загрузочных патрубков, жестко закрепленных на крышке с установленными внутри них с возможностью перемещения вдоль вертикальной оси относительно внутренней поверхности днища расходными патрубками (см. а.с. SU 1790992 А1, кл. В 01 F 15/04 от 30.01.1993 г.). Однако это устройство требует высокой точности изготовления и не всегда соответствует своему назначению, т.к. в приведенном выше аналоге, сыпучий материал может застревать в жесткой трубе за счет адгезии сыпучего материала с материалом внутренней поверхности трубы. Целью настоящего изобретения является создание необходимого устройства для обеспечения предварительного распределения микродобавки по смесительной камере и устранение недостатков, свойственных аналогу. Цель достигается с помощью трубчатых стволов, устанавливаемых параллельно вертикальной оси смесительной камеры. Затем внутрь вертикальных стволов загружается микродобавка. После этого смесительная камера заполняется основным компонентом, а стволы удаляются из массы компонента, оставляя микродобавки в вертикальном положении в виде сквозных столбцов, в массе основного компонента. Сущность изобретения поясняется чертежом, на котором изображено приспособление в собранном виде. Здесь 1 – смесительная камера, 2 – загрузочные стволы, 3 – крышка для установки стволов. На чертеже – а) показано сечение загрузочного ствола, где можно видеть, что загрузочный ствол состоит из двух половин с возможностью их перемещения относительно друг друга в осевом направлении до их полного извлечения из камеры. Работают приспособлением следующим образом. Загрузочные стволы 2 устанавливают в периферийные отверстия крышки 3. При этом стволы 2 упираются в дно смесительной камеры 1. Затем внутрь стволов 2 засыпают микродобавку и оставляют стволы в таком положении. После этого через центральное отверстие крышки 3 засыпают основной компонент в смесительную камеру 1. Благодаря возможности взаимного перемещения вдоль вертикальной оси каждой из половин стволов относительно друг друга, они поочередно легко удаляются из массы основного компонента, оставляя там микродобавку в виде столбца, внутри основного компонента. Поочередное удаление половин ствола позволяет избежать адгезию смешиваемых материалов с материалами стволов. Затем удаляется крышка 3 и на ее место ставится глухая крышка и закрепляется. В таком виде смесительная камера подается в смеситель горизонтального типа, либо в смесители типа «турбула», или «пьяная бочка», где легко проводится операция смешения. В проведенных нами исследованиях достоверно замечено, что предварительно распределенная микродобавка смешивается в несколько раз быстрее.
Формула изобретения
Приспособление для загрузки микродобавок, включающее смесительную камеру со съемной крышкой, выполненной с периферийными отверстиями, в которых параллельно вертикальной оси камеры установлены загрузочные трубчатые стволы, отличающееся тем, что загрузочные стволы установлены до упора в дно камеры и выполнены из двух половин с возможностью их перемещения относительно друг друга в осевом направлении до полного извлечения их из камеры, при этом крышка выполнена с центральным отверстием для загрузки основного компонента.

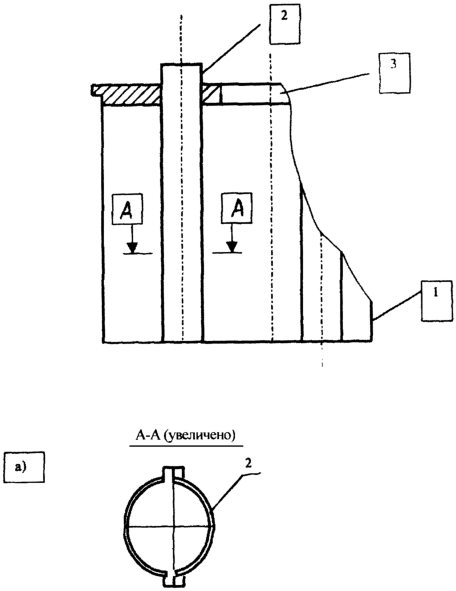

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 15.08.2006
Извещение опубликовано: 27.07.2007 БИ: 21/2007
|
||||||||||||||||||||||||||
