Патент на изобретение №2259714

(54) РЫБОЛОВНАЯ ПРИМАНКА

(57) Реферат:

Изобретение относится к любительскому и спортивному рыболовству. Рыболовная приманка содержит корпус, выполненный в форме полой внутри усеченной капли. В полой части установлена с возможностью свободного вращения ось-барабан с петлями и фиксаторами. На последних закреплены лопасти с возможностью отклонения на 90° в направлении, противоположном вращению оси барабана, причем ось вращения установлена перпендикулярно вектору движения приманки. Создаваемый в результате вращения оси-барабана и лопастей шум высокой частоты и вибрации привлекают рыбу с большого расстояния к приманке и провоцируют ее на поклевку, т.к. данная приманка воспроизводит движение подобно движению ракообразных насекомых. Это позволяет повысить эффективность привлечения рыбы и увеличить уловистость приманки, упростить конструкцию последней и обеспечить возможность изготовления приманки подручными средствами в домашних условиях. 2 ил.

Изобретение относится к любительскому и спортивному рыболовству, а именно к искусственным приманкам.

Известна по технической сущности искусственная приманка, содержащая корпус, выполненный в виде рыбки, воздушный карман, балласт. Рыбка плавает, не перевертывается, колеблется. Описанная в книге Рафеенко В.Д. “Все о рыболовных снастях”. М.: БАО-Пресс, 2000, стр.131-133.

Недостатком данной искусственной приманки является низкая эффективность привлечения рыбы вследствие того, что уловистость приманки прямо пропорциональна расстоянию от хищной рыбы.

Наиболее близкой по технической сущности является искусственная приманка Турбо”, описанная в патенте РФ №2186491.

Искусственная приманка содержит корпус, выполненный в виде рыбки, воздушный карман, балласт, крючки, в корпусе выполнено сквозное отверстие, в котором установлена турбина со смещенным центром тяжести с возможностью вращения.

Недостатком данной искусственной приманки является сложность ее изготовления.

Заявляемое изобретение решает задачу повышения эффективности привлечения рыбы и увеличения уловистости приманки методом подобно движению ракообразных насекомых, при простоте ее конструкции и возможности ее изготовления подручными средствами в домашних условиях.

Сущность изобретения состоит в том, что рыболовная приманка содержит корпус, выполненный в форме усеченной капли, разрезанной вдоль и полой внутри, петлю, установленную у основания корпуса, и крючок, закрепленный на корпусе, причем в полой части корпуса установлена свободно вращающаяся ось-барабан с петлями и фиксаторами, на которых закреплены лопасти с возможностью отклонения на 90° в направлении, противоположном вращению оси-барабана.

При осуществлении изобретения достигается технический результат: простота изготовления приманки и надежность устройства в работе.

Сопоставительный анализ с прототипом позволяет сделать вывод, что заявленное техническое решение отличается тем, что в полой части корпуса установлен свободно вращающаяся ось-барабан с петлями и фиксаторами, на которых закреплены лопасти с возможностью отклонения на 90° в направлении, противоположном вращению оси-барабана.

Фиг. 1,2 поясняют предлагаемое изобретение.

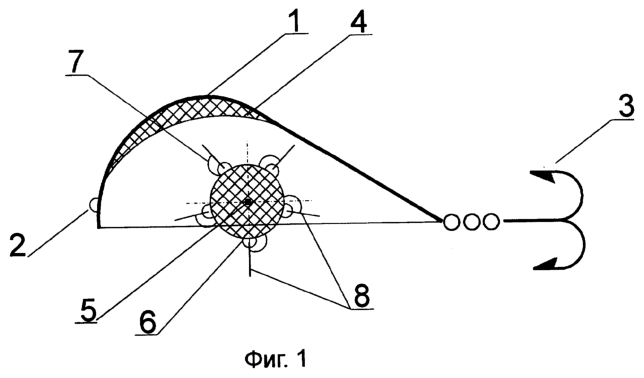

Рыболовная приманка содержит корпус 1, выполненный в форме усеченной капли, разрезанной вдоль и полой внутри, петлю 2, установленную у основания корпуса 1, крючок 3, закрепленный на корпусе 1, причем в полой части 4 корпуса 1 установлена свободно вращающаяся ось-барабан с петлями 6 и фиксаторами, на которых закреплены лопасти 8 с возможностью отклонения на 90° в направлении, противоположном вращению оси-барабана 5, причем ось вращения установлена перпендикулярно вектору движения приманки.

Рыболовная приманка работает следующим образом.

При движении корпуса 1, которое создается леской, закрепленной за петлю 2, в водоеме поток воды давит на лопасти 8, которые находятся в воде, приводя тем самым во вращение ось-барабан 5 против часовой стрелки. При вращении оси-барабана 5 лопасти 8 в нижнем положении упираются в фиксатор 7, а в верхней части благодаря тому, что лопасть свободно подвешена на петлях 6, лопасти ложатся на ось-барабан 5, при переходе петли 6 и лопасти 8 через крайнее левое горизонтальное положение лопасть свободно падает на упор 7, создавая шумовой эффект.

Таким образом, создаваемый в результате вращения оси-барабана 5 и лопастей 8 шум высокой частоты и вибрации приманки привлекает рыбу с большого расстояния и провоцирует ее на поклевку, т.к. данная приманка воспроизводит движение подобно движению ракообразных насекомых.

Формула изобретения

Рыболовная приманка, содержащая корпус, выполненный в форме усеченной капли, разрезанной вдоль и полой внутри, петлю, установленную у основания корпуса, и крючок, закрепленный на корпусе, отличающаяся тем, что в полой части корпуса размещена свободно вращающаяся ось-барабан с петлями и фиксаторами, на которых закреплены лопасти с возможностью отклонения на 90° в направлении, противоположном вращению оси-барабана, причем ось вращения установлена перпендикулярно вектору движения приманки.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.11.2004

Извещение опубликовано: 20.07.2006 БИ: 20/2006
