Патент на изобретение №2259703

(54) УСТРОЙСТВО ДЛЯ ПОСЕВА

(57) Реферат:

Изобретение относится к сельскому хозяйству и может быть использовано для посева пастообразной смеси семян с питательными веществами. Устройство содержит герметичную емкость для смеси семян с питательными веществами. Емкость имеет заправочную горловину с крышкой, воздухоподводящий патрубок и сменные калиброванные жиклеры. Кроме того, оно содержит сошники, семяпроводы и загортачи. Последние выполнены в виде гирлянды дисков. Они соединены между собой гибкой связью с распоркой. Три средних диска имеют больший диаметр, чем все остальные. Гибкая связь закреплена шарнирно в точках крепления со щеками сошника. Сошники прикреплены к раме на подвеске из четырех симметрично расположенных тяг. Тяги имеют демпфирующие элементы. Нижние их концы расположены в телескопических втулках. Они закреплены попарно слева и справа, спереди и сзади. Семяпроводы и сошники установлены независимо друг от друга. Использование изобретения позволит повысить равномерность глубины заделки и присыпки семян, а следовательно, в конечном итоге урожайность. 2 з.п. ф-лы, 4 ил.

Изобретение относится к сельскому хозяйству и может быть использовано для посева смеси семян с питательными веществами.

Известно устройство для посева, включающее установленную на раме ёмкость для смеси семян с питательными веществами, имеющую крышку и калиброванные жиклеры с заслонками, семяпроводы, сошники и загортачи (SU 1297745 А1, 23.03.1987).

Недостатком известного устройства являются неравномерные заделка семян, распределение семян по площади и присыпка рядка с посеянными в нем семенами почвой.

Целью изобретения является обеспечение равномерного распределения семян по площади и равномерная заделки семян.

Технический результат достигается тем, что в устройстве для посева семян, включающем установленную на раме емкость для смеси семян с питательными веществами, имеющую крышку и калиброванные жиклеры с заслонками, семяпроводы, сошники и загортачи, сошники прикреплены к раме на подвеске из четырех симметрично расположенных и имеющих демпфирующие элементы тяг, нижние концы которых расположены в телескопических втулках, закрепленных шарнирно на щеках сошника попарно слева и справа, спереди и сзади, причем семяпроводы и сошники установлены независимо друг от друга, а загортачи выполнены в виде гирлянды дисков, соединенных между собой, имеющей распорку гибкой связью, которая соединена со щеками сошника в точках крепления шарнирно, при этом три средних диска выполнены большего диаметра, чем все остальные.

Кроме того, емкость для смеси семян с питательными веществами выполнена герметичной, имеет горловину, на которой установлена крышка, и сообщена посредством патрубка с компрессором. Жиклеры выполнены сменными.

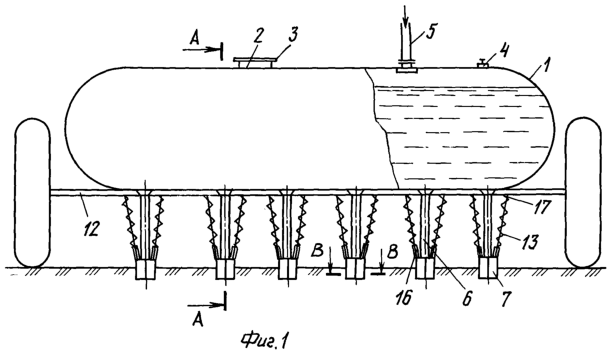

На фиг. 1 представлена сеялка, общий вид.

На фиг.2 – вид А-А на фиг. 1, показывающий поперечный вид сеялки.

На фиг.3 – вид В-В на фиг. 1.

На фиг.4 – вид Г на фиг.2, показывающий конфигурацию шлейфов сошника.

Сеялка состоит из герметичной емкости 1 для смеси семян с питательными веществами, имеющей заправочную горловину 2, на которой установлена крышка 3, предохранительный клапан 4 и воздухоподводящий патрубок 5, посредством которого емкость 1 сообщена с компрессором (не показан), семяпроводы 6, сошники 7, загортачи 8 – шлейфы. Загортачи выполнены в виде гирлянды дисков 9, соединённых между собой гибкой связью 10, имеющей распорку 11. Сошники прикреплены к раме 12 на подвеске 13 из четырех симметрично расположенных и имеющих демпфирующие элементы 14 тяг 15. Нижние концы тяг расположены в телескопических втулках 16, которые закреплены шарнирно на щеках сошника попарно слева и справа, спереди и сзади. Семяпроводы 6 и сошники 7 установлены независимо друг от друга.

Гибкая связь 10 соединена также со щеками сошника в точках крепления шарнирно, при этом три средних диска из гирлянды имеют больший диаметр, чем все остальные. В емкости 1 выполнены калибровочные жиклеры 17 с заслонками (не показаны). Жиклеры выполнены сменными,

Сеялка работает следующим образом.

Перед посевом семена необходимой культуры смешивают с сухим измельчённым торфом, величина частиц торфа соизмерима или в два раза меньше размера семян высеваемой культуры в соотношении 1: 3 по объёму (1 часть семян, 3 части сухого измельченного торфа), затем добавляют воды до образования пастообразной или сметанообразной массы, причём в воду добавляют необходимые микроэлементы, исходя из почвенного анализа или накопленного опыта для данного района, затем оставляют массу для окончательной пропитки и набухания торфа и для пробуждения роста семян на 1-1,5 суток, после этого заправляют сеялку смесью семян с питательными веществами с помощью компрессора.

Герметизируют заправочную горловину 2, присоединяют воздухоподводящий патрубок 5 к емкости 1 сеялки и создают в полости над жидкой смесью избыточное давление 3-5 МПа. При выходе на поле электромагнитным приводом открывают сразу все заслонки у калиброванных жиклеров, и пастообразная семенная смесь поступает в почву в канавки, образуемые сошниками, укладывается на дно канавок, заделывается загортачами 8, выполненными в виде гирлянды дисков-шлейфов.

Использование гирлянды дисков позволит обеспечить равномерную присыпку рядка рыхлой почвы, что исключает испарение влаги из посеянной смеси. Указанному техническому результату способствует и то, что средние диски гирлянды выполнены большего диаметра, чем все остальные. Выполнение сошников из четырех симметрично расположенных и имеющих демпфирующие элементы тяг, нижние концы которых расположены в телескопических втулках, позволит повысить равномерность глубины заделки семян за счет улучшения копирования рельефа поля в заданных пределах.

Т.к. семена высевают в смеси с питательными веществами с добавлением воды, это позволяет улучшить поступление влаги и питательных веществ к семенам и повысить гарантированность всходов не только в южных засушливых зонах, но в других зонах при засушливой весне.

Формула изобретения

1. Устройство для посева, включающее установленную на раме емкость для смеси семян с питательными веществами, имеющую крышку и калиброванные жиклеры с заслонками, семяпроводы, сошники и загортачи, отличающееся тем, что сошники прикреплены к раме на подвеске из четырех симметрично расположенных и имеющих демпфирующие элементы тяг, нижние концы которых расположены в телескопических втулках, закрепленных шарнирно на щеках сошника попарно слева и справа, спереди и сзади, причем семяпроводы и сошники установлены независимо друг от друга, а загортачи выполнены в виде гирлянды дисков, соединенных между собой, имеющей распорку гибкой связью, которая соединена с щеками сошника в точках крепления шарнирно, при этом три средних диска выполнены большего диаметра, чем все остальные.

2. Устройство по п.1, отличающееся тем, что емкость для смеси семян с питательными веществами выполнена герметичной, имеет горловину, на которой установлена крышка, и сообщена посредством патрубка с компрессором.

3. Устройство по п.1, отличающееся тем, что жиклеры выполнены сменными.

РИСУНКИ
