(54) ЛАМПА НАКАЛИВАНИЯ
(57) Реферат:
Изобретение относится к электротехнике, а более конкретно к лампам накаливания. Сущность: особенностью предлагаемой лампы накаливания является применение в качестве тела накала расплавленного проводника, размещенного в канавках, выполненных в керамическом основании, охлаждаемом тепловой трубой. Технический результат: снижение стоимости. 1 з.п. ф-лы, 1 ил.
Изобретение относится к электротехнике, а более конкретно к электрическим лампам накаливания.
Известно устройство для электрического освещения, основанное на использовании свечения проводника, нагретого электрическим током, помещенного в герметично закрытый стеклянный резервуар, заполненный газом, который с раскаленным проводником не вступает в химические реакции [1].
К недостаткам известного устройства следует отнести его высокую стоимость, связанная с тем, что тело накала изготовляется из редкого и дорогостоящего металла – вольфрама высокой чистоты и монокристаллической структуры.
Целью изобретения является снижение стоимости лампы накаливания за счет изготовления ее тела накала из дешевых металлов по недорогим технологиям.
Указанная цель достигается тем, что в лампе накаливания, включающей тело накала с подводкой электрического тока, заключенной в герметичную стеклянную колбу, заполненную газом, в качестве тела накала применен расплавленный недорогой металл, помещенный в канавке, выполненной на керамическом основании.
Кроме того, основание охлаждается тепловой трубой.
Кроме того, на верхней части колбы нанесено зеркальное покрытие.
Кроме того, колба лампы заполнена инертным газом и галогеном.

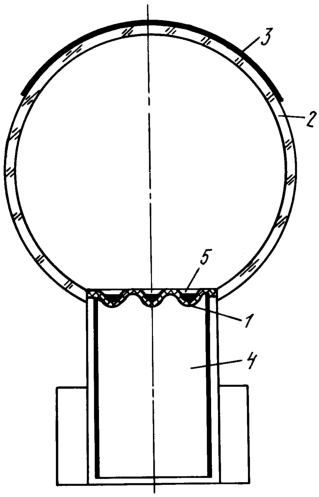

Сущность изобретения поясняется чертежом, на котором представлен общий вид лампы накаливания.
Лампа накаливания представляет собой термостойкое основание 1, к которому присоединены сверху – стеклянная колба 2 с зеркальным покрытием 3, а снизу – тепловая труба 4. На верхней поверхности основания 1 имеется канавка 5, заполненная металлом и к концам которой подведено электрическое питание.
Рабочее положение лампы – вертикальное колбой 2 вверх. При подаче напряжения на концы канавки 5 по телу нагрева протекает электрический ток с выделением тепла. Тело накала нагревается, начинает светиться и переходит в расплавленное состояние, причем с увеличением температуры в его излучении доля светового излучения возрастает. Естественно, рабочая температура лампы накаливания устанавливается ниже точки кипения металла с достаточным запасом.
Применение предлагаемого изобретения позволит применять для изготовления тела накала более дешевые и доступные металлы, чем вольфрам, что позволит значительно сократить расходы на изготовление ламп накаливания.
Источник информации:
1. Лодыгин и Ко. Способ и аппарат дешевого электрического освещения.
Привелегия №1619 от 21 июля 1874 г.
Формула изобретения
1. Лампа накаливания, содержащая тело накала с подводкой электрического напряжения, заключенное в герметичную стеклянную колбу, заполненную газом, не вступающим в химическую реакцию с телом накала, отличающаяся тем, что в ней в качестве тела накала применен расплавленный металл, помещенный в канавку в основании, выполненном из термостойкой керамики и соединенном с тепловой трубой.
2. Лампа по п.1, отличающаяся тем, что на верхней части колбы нанесено зеркальное покрытие.
