Патент на изобретение №2259608
|
||||||||||||||||||||||||||
(54) ГЕРМЕТИЧНЫЙ КАБЕЛЬНЫЙ ВВОД
(57) Реферат:
Изобретение относится к электротехнике и энергетике, в частности к герметичным вводам электрических проводников, и может быть использовано для ввода проводников в герметичные помещения или объемы на атомных электростанциях или других объектах. Задачей предлагаемого изобретения является обеспечение помехозащищенности подводящих кабелей с экранированными жилами в радиочастотном диапазоне передачи информации. Данная задача решается тем, что в герметичном вводе, содержащем цилиндрический корпус, по торцам которого приварены фланцы, имеющие отверстия, в которые впаяны семижильные кабели с минеральной изоляцией, имеющие металлическую оболочку, которая гальванически соединена с фланцами корпуса. Проводники расположенные вокруг центральных жил кабелей, образуют экраны и электрически соединяются с экранами подводящих кабелей, а центральные проводники кабелей с минеральной изоляцией соединены с центральными проводниками подводящих кабелей. Сущность изобретения заключается в том, что каждая одна жила подводящего кабеля с общим экраном электрически подсоединена к одному центральному проводнику семижильного кабеля с минеральной изоляцией, а экран подводящего кабеля подсоединен ко всем внешним проводникам кабеля, окружающим центральный проводник. 1 ил.
Изобретение относится к электротехнике и энергетике, в частности к герметичным вводам электрических проводников, и может быть использовано для ввода проводников в герметичные помещения или объемы на атомных электростанциях или других объектах. Известен герметичный ввод для подводящих кабелей в герметичные помещения или объемы, содержащий цилиндрический металлический корпус с присоединенными к его торцам фланцами, через отверстия, в которых пропущены соединенные с жилами подводящих экранированных кабелей проводники с минеральной изоляцией в металлической оболочке, которая гальванически соединена с фланцами корпуса (патент Российской Федерации RU 2030001 С 16 Н 01 В 17/26). В данной конструкции для обеспечения герметичного соединения металлическая оболочка проводников герметичного ввода припаяна или приварена к фланцам корпуса. В случае присоединения к проводникам герметичного ввода подводящих кабелей с экранированными жилами для соединения экранов подводящих кабелей с обеих сторон герметичного ввода используется отдельный дополнительный проводник с минеральной изоляцией, который своей металлической оболочкой припаян к фланцам корпуса. Недостатком этой конструкции является то, что данной конструкцией герметичного ввода не обеспечивается подсоединение коаксиальных и симметричных экранированных радиочастотных кабелей в том случае, если по техническим требованиям внешний проводник коаксиального кабеля или экран симметричного радиочастотного кабеля не должен иметь электрического соединения с корпусом герметичного ввода. Задачей предлагаемого изобретения является обеспечение подсоединения коаксиальных и симметричных экранированных радиочастотных кабелей в том случае, когда по техническим требованиям экран радиочастотного кабеля не должен иметь электрического контакта с корпусом гермоввода. То есть обеспечение помехозащищенности подводящих кабелей с экранированными жилами в радиочастотном диапазоне передачи информации. Данная задача решается тем, что в герметичном вводе, содержащем цилиндрический корпус, по торцам которого приварены фланцы, имеющие отверстия, в которые впаяны семижильные кабели с минеральной изоляцией, имеющие металлическую оболочку, которая гальванически соединена с фланцами корпуса. Проводники расположенные вокруг центральных жил кабелей, образуют экраны и электрически соединяются с экранами подводящих кабелей, а центральные проводники кабелей с минеральной изоляцией соединены с центральными проводниками подводящих кабелей. Сущность изобретения заключается в том, что каждая одна жила подводящего кабеля с общим экраном электрически подсоединена к одному центральному проводнику кабеля, а экран подводящего кабеля подсоединен к нескольким проводникам кабеля, окружающим центральный проводник. Техническим результатом является получение герметичных вводов, обеспечивающих помехозащищенность подводящих кабелей с экранированными жилами в радиочастотном диапазоне передачи информации, так как каждый подводящий кабель образует отдельную электротехническую цепь с отрезком кабеля с минеральной изоляцией с экраном, не связанным гальванически с фланцами цилиндрического корпуса. Предлагаемое изобретение представлено на чертеже. Устройство состоит из металлического цилиндрического корпуса 1, в торцах которого герметично вварены фланцы 2. В отверстия во фланцах герметично впаяны многожильные кабели с минеральной изоляцией в металлической оболочке 3. К центральному проводнику 5 каждого кабеля подсоединяется жила 6 каждого подводящего кабеля, а ко всем внешним проводникам 4 кабелей подсоединяются экраны жил подводящих кабелей 7. Устройство работает следующим образом. В кабелях с минеральной изоляцией внешние проводники расположены вокруг центральной жилы, изолированы от корпуса гермоввода и образуют экран вокруг центральной жилы кабеля, что обеспечивает необходимую помехозащищенность и надежную работу кабельных линий в радиочастотном диапазоне передачи информации. Таким образом, в герметичном вводе экраны кабелей соединены с двух сторон ввода, но изолированы от корпуса ввода. Расположение проводников герметичного ввода обеспечивает ввод для коаксиальных и симметричных экранированных радиочастотных кабелей с их повышенной помехозащищенностью. В этом случае оболочка группы проводников герметичного ввода может быть выполнена из любого металла. Устройство может быть изготовлено в условиях мелкосерийного производства на стандартном оборудовании.
Формула изобретения
Герметичный кабельный ввод для подводящих кабелей в герметичные помещения или объемы, содержащий цилиндрический металлический корпус с присоединенными к его торцам металлическими фланцами, через отверстия которых пропущены соединенные с жилами и экранами жил подводящих кабелей группы проводников с минеральной изоляцией в общей металлической оболочке, которая гальванически соединена с фланцами корпуса, отличающийся тем, что каждая одна жила подводящего кабеля с общим экраном электрически подсоединена к одному центральному проводнику семижильного кабеля с минеральной изоляцией, а экран подводящего кабеля подсоединен ко всем внешним проводникам кабеля, окружающим центральный проводник.

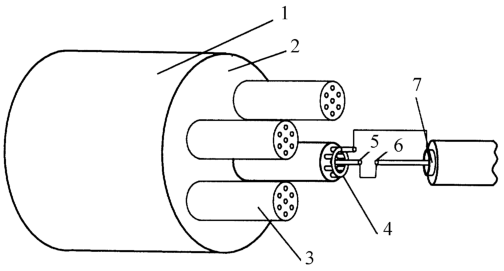

РИСУНКИ
QB4A Регистрация лицензионного договора на использование изобретения
Лицензиар(ы): Государственное образовательное учреждение высшего профессионального образования “Амурский государственный университет” (ГОУВПО “АмГУ”)
Лицензиат(ы): Общество с ограниченной ответственностью “Амуратом”
Договор № РД0013577 зарегистрирован 25.10.2006
Извещение опубликовано: 10.12.2006 БИ: 34/2006
* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.11.2005
Извещение опубликовано: 27.06.2007 БИ: 18/2007
Изменения:
Номер и год публикации бюллетеня: 18-2007
Извещение опубликовано: 27.12.2007 БИ: 36/2007
|
||||||||||||||||||||||||||
