Патент на изобретение №2259496
|
||||||||||||||||||||||||||
(54) СОПЛО РАКЕТНОГО ДВИГАТЕЛЯ
(57) Реферат:
Сопло ракетного двигателя в концевой части содержит кольцевые ряды отверстий и перекрывающие их заслонки. Кольцевой ряд отверстий охвачен кольцевым торообразным ресивером, сообщающимся с внешней средой с помощью отверстий, на которых установлены заслонки. Изобретение позволит снизить вес и габариты, а также повысить энергетические характеристики сопла. 1 з.п. ф-лы, 1 ил.
Изобретение относится к ракетной технике и может быть использовано при создании сопловых блоков ракетных и авиационных двигателей. Известно, что проектирование ракетного двигателя, работающего в условиях изменяющегося внешнего Ph и(или) внутреннего Ра давления, связано с проблемой оптимизации степени расширения сопла. Изменение внешнего давления (примерно на два порядка) характерно для маршевых двигателей первых ступеней баллистических ракет, а изменение внутреннего и внешнего давлений свойственно многим авиационным двигателям, имеющим форсажный и маршевый режимы и работающих на разных высотах. Сопло такого ракетного двигателя имеет максимальную тягу при условии равенства внешнего давления с давлением на срезе сопла, т.е. при переменном внешнем давлении оптимальное сопло должно иметь переменную степень расширения. Практическая реализация такой конструкции приведет к неоправданному усложнению и утяжелению конструкции. Поэтому степень расширения выбирают из условия минимальных суммарных потерь за все время работы двигателя. Известны сопла, работающие в вышеуказанных условиях, у которых для увеличения тяговых характеристик в концевой части раструба выполнены в несколько поясов отверстия. В этом случае, за счет попадания атмосферного воздуха внутрь сопла, при повышенном внешнем давлении происходит отрыв потока в зоне, где Pa Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому изобретению является сопло ракетного двигателя по патенту США 3 469 787, 1969. В этом сопле над поясами отверстий, соосно с ним, установлен кожух в виде оболочки, подкрепленной перфорированными кольцевыми перегородками. Передняя часть оболочки герметично крепится к раструбу, на задней кромке которого находится воздухозаборник, направляющий набегающий воздушный поток в кольцевую полость между раструбом и кожухом. На внутренней стенке раструба рядами, над отверстиями, расположены заслонки, подвешенные шарнирно к раструбу своей передней частью. Если в месте установки заслонок, играющих роль обратных клапанов, Pa Недостатки прототипа: – повышенные потери тяги из-за наличия заслонок, отклоняющихся внутрь сопла; – повышенные масса и габариты конструкции, в частности, за счет применения единой оболочки вокруг всей перфорированной зоны и воздухозаборника; – повышенная конструктивная и технологическая сложность; – возможность возникновения колебаний заслонок вследствие пульсирующего перепада давления. Технической задачей настоящего изобретения является устранение вышеуказанных недостатков. Технический результат достигается тем, что в сопле ракетного двигателя, содержащем в концевой части кольцевые ряды отверстий и перекрывающие их заслонки, отверстия охвачены кольцевым торообразным ресивером, сообщающимся с внешней средой также с помощью отверстий, а заслонки установлены на отверстия ресивера и могут быть выполнены в виде единой гибкой кольцевой манжеты, например, из термостойкой ткани. Принципиальная конструктивная схема предлагаемого устройства представлена на чертеже. Концевая часть раструба 1 содержит ряды отверстий 2, каждый ряд отверстий охвачен индивидуальным ресивером 3, прикрепленным к раструбу. На наружной стенке ресивера выполнен кольцевой ряд отверстий, перекрытых заслонками 4, выполняющими функцию обратного клапана. Заслонки выполнены в виде единой гибкой кольцевой манжеты, например, из термостойкой ткани. При работе сопла внешнее давление меняется от 1 до 0 атм. Если в месте расположения ряда отверстий 2 Pa Технико-экономическая эффективность предлагаемого изобретения по сравнению с прототипом заключается в уменьшении веса, габаритов, повышении технологичности и энергетических характеристик сопла.
Формула изобретения
1. Сопло ракетного двигателя, содержащее в концевой части кольцевые ряды отверстий и перекрывающие их заслонки, отличающееся тем, что в нем кольцевой ряд отверстий охвачен кольцевым торообразным ресивером, сообщающимся с внешней средой также с помощью отверстий, а заслонки установлены на отверстия ресивера. 2. Сопло по п.1, отличающееся тем, что заслонки выполнены в виде единой гибкой кольцевой манжеты, например, из термостойкой ткани.

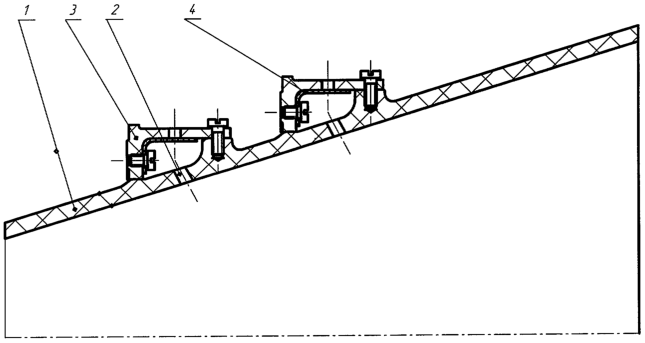

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 27.11.2006
Извещение опубликовано: 20.02.2008 БИ: 05/2008
,> |
||||||||||||||||||||||||||
